Betrieb

6 Betrieb
Für das EtherNet/IP-Modul wurde die ODVA-Konformität bestätigt. Für einen erfolgreichen Betrieb muss der Scanner auch
alle in diesem Handbuch beschriebenen Funktionen und Schnittstellen unterstützen.
6.1 Gerätekonfiguration
Bei dem EtherNet/IP-Modul handelt es sich um ein Adapterklassengerät, das von einem Scannerklassengerät über Ethernet
gesteuert werden muss.

6.2 Scanner-Konfiguration

6.2.1 EDS-Datei

6 6
Laden Sie die EDS-Datei herunter von drives.danfoss.com/services/pc-tools. Die EDS-Datei enthält alle erforderlichen Attribute
des EtherNet/IP-Moduls.
Nachdem die EDS-Datei geladen wurde, muss das einzelne EtherNet/IP-Modul definiert werden.

6.3 LED

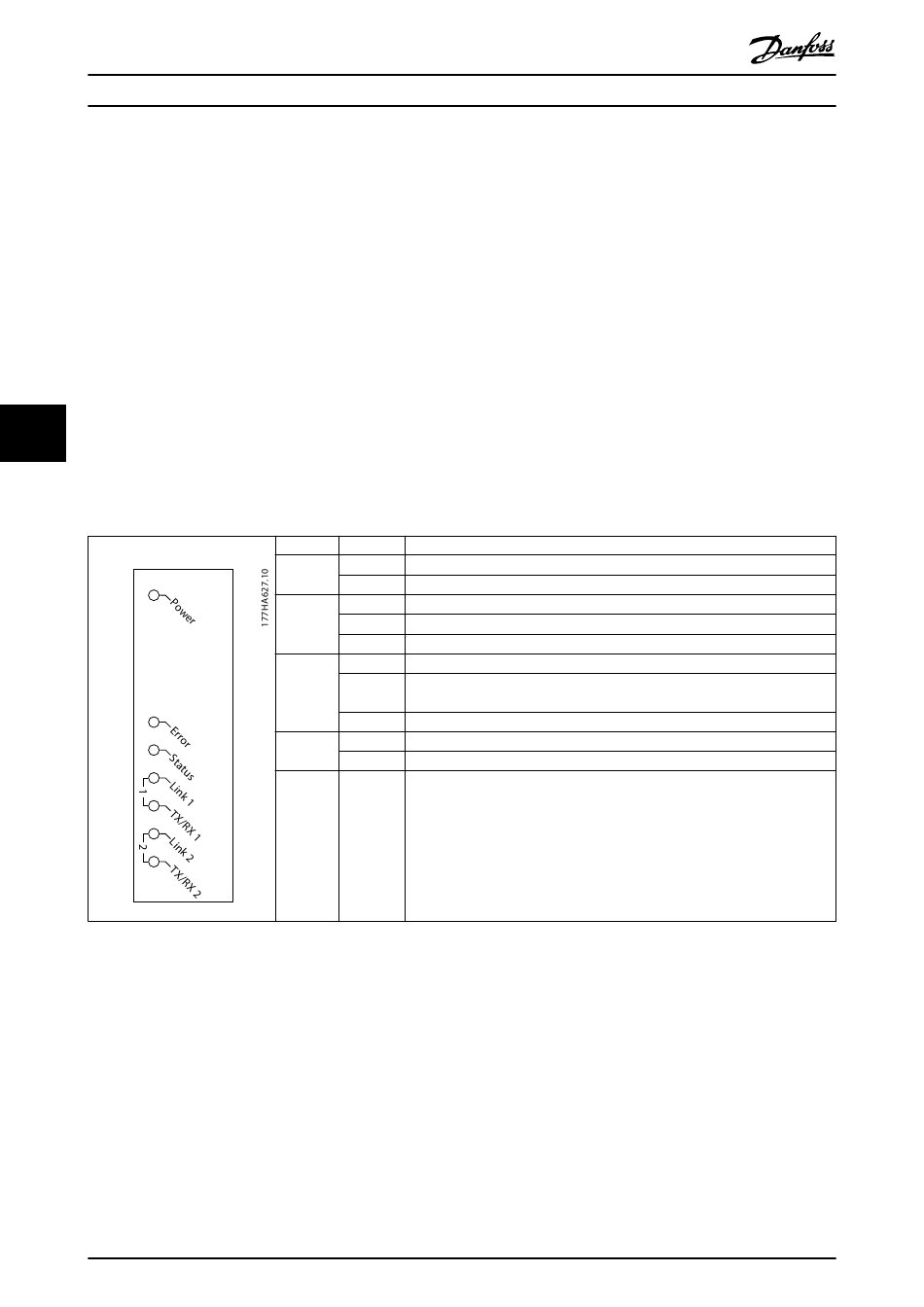

Tabelle 6.1 Feedback-LEDs
12
EtherNet/IP-Modul
LED-Name LED-Status Beschreibung
Off Das Modul ist nicht eingeschaltet.
Leistung
On Das Modul ist mit der Stromversorgung verbunden.
Off Das Modul ist nicht eingeschaltet oder hat keine IP-Adresse.
Error Blinkt Verbindungstimeout
On Duplizierte IP-Adresse
Off Das Modul ist nicht eingeschaltet oder hat keine IP-Adresse.
Blinkt Das Modul hat eine IP-Adresse erhalten, hat jedoch keine Netzwerkverbin-
Status
dungen eingerichtet.
On Kommunikation wurde eingerichtet.
Off Keine Netzwerkverbindung
Link x
On Mit einem Netzwerk verbunden
TX/RX x Blinkt Daten werden übertragen oder empfangen
