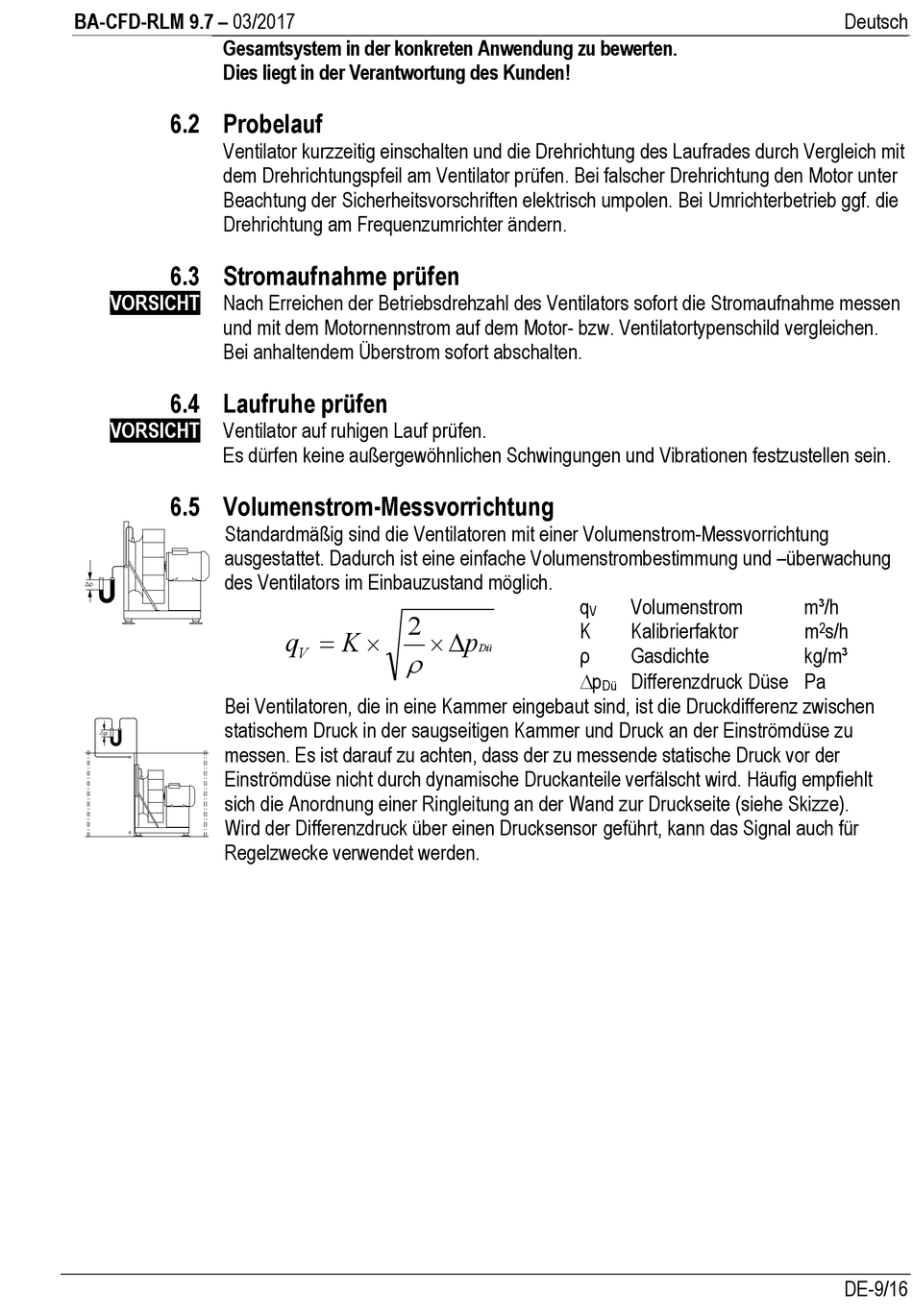

Gesamtsystem in der konkreten Anwendung zu bewerten.
Dies liegt in der Verantwortung des Kunden!
6.2 Probelauf
Ventilator kurzzeitig einschalten und die Drehrichtung des Laufrades durch Vergleich mit
dem Drehrichtungspfeil am Ventilator prüfen. Bei falscher Drehrichtung den Motor unter
Beachtung der Sicherheitsvorschriften elektrisch umpolen. Bei Umrichterbetrieb ggf. die
Drehrichtung am Frequenzumrichter ändern.
6.3 Stromaufnahme prüfen
VORSICHT
Nach Erreichen der Betriebsdrehzahl des Ventilators sofort die Stromaufnahme messen
und mit dem Motornennstrom auf dem Motor- bzw. Ventilatortypenschild vergleichen.
Bei anhaltendem Überstrom sofort abschalten.
6.4 Laufruhe prüfen
VORSICHT Ventilator auf ruhigen Lauf prüfen.
Es dürfen keine außergewöhnlichen Schwingungen und Vibrationen festzustellen sein.
6.5 Volumenstrom-Messvorrichtung
Standardmäßig sind die Ventilatoren mit einer Volumenstrom-Messvorrichtung
ausgestattet. Dadurch ist eine einfache Volumenstrombestimmung und –überwachung
des Ventilators im Einbauzustand möglich.
Bei Ventilatoren, die in eine Kammer eingebaut sind, ist die Druckdifferenz zwischen
statischem Druck in der saugseitigen Kammer und Druck an der Einströmdüse zu
messen. Es ist darauf zu achten, dass der zu messende statische Druck vor der
Einströmdüse nicht durch dynamische Druckanteile verfälscht wird. Häufig empfiehlt
sich die Anordnung einer Ringleitung an der Wand zur Druckseite (siehe Skizze).
Wird der Differenzdruck über einen Drucksensor geführt, kann das Signal auch für
Regelzwecke verwendet werden.
2
   
q K

V
q Volumenstrom
V
K Kalibrierfaktor
p
Dü
ρ Gasdichte
p
Differenzdruck Düse Pa
Dü
Deutsch
m³/h
m s/h
2
kg/m³
