BA-CFD-RLM 9.7 – 03/2017

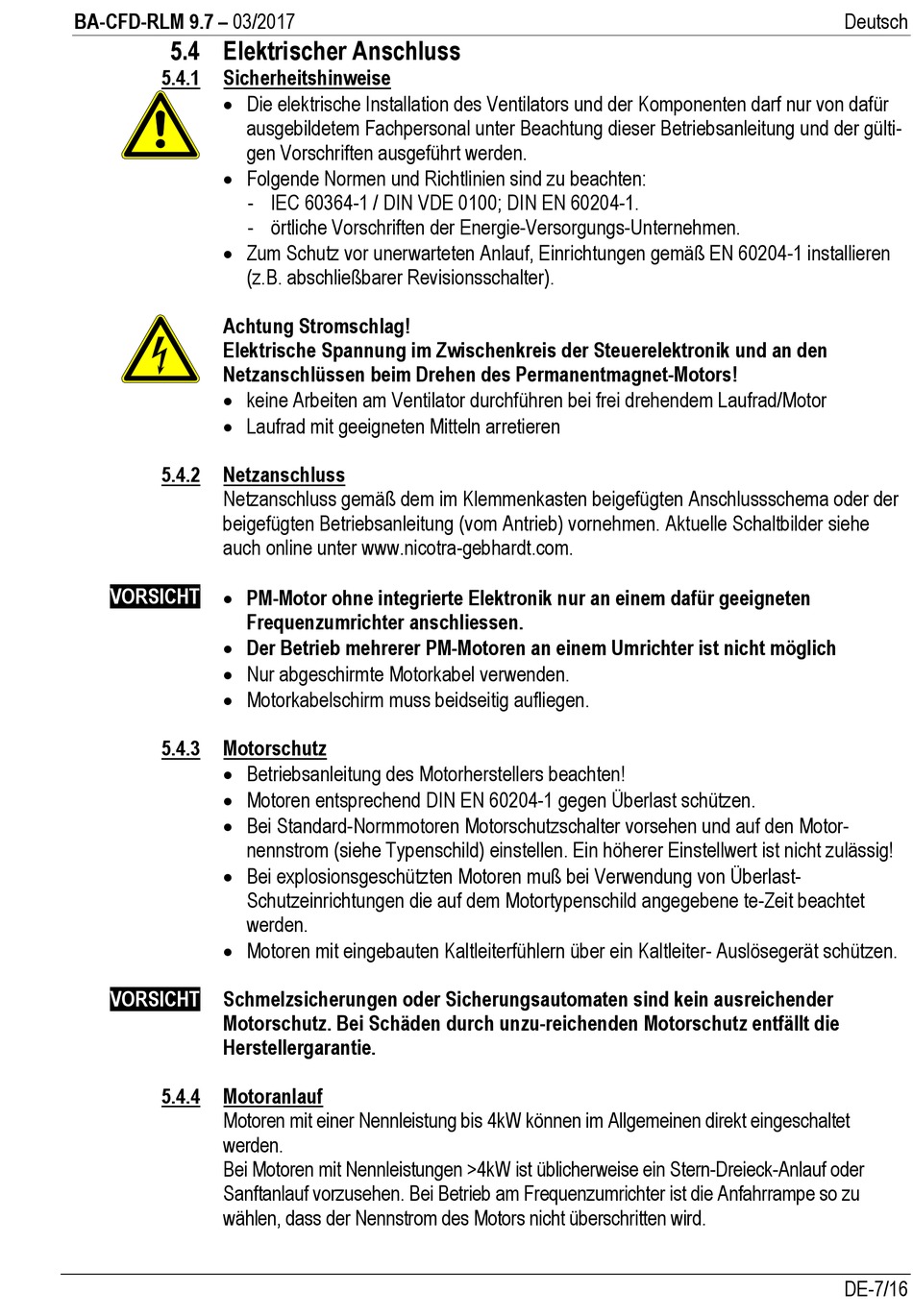

5.4 Elektrischer Anschluss

5.4.1 Sicherheitshinweise
 Die elektrische Installation des Ventilators und der Komponenten darf nur von dafür
ausgebildetem Fachpersonal unter Beachtung dieser Betriebsanleitung und der gülti-
gen Vorschriften ausgeführt werden.
 Folgende Normen und Richtlinien sind zu beachten:
 Zum Schutz vor unerwarteten Anlauf, Einrichtungen gemäß EN 60204-1 installieren
(z.B. abschließbarer Revisionsschalter).
Achtung Stromschlag!
Elektrische Spannung im Zwischenkreis der Steuerelektronik und an den
Netzanschlüssen beim Drehen des Permanentmagnet-Motors!
 keine Arbeiten am Ventilator durchführen bei frei drehendem Laufrad/Motor
 Laufrad mit geeigneten Mitteln arretieren
5.4.2

Netzanschluss

Netzanschluss gemäß dem im Klemmenkasten beigefügten Anschlussschema oder der
beigefügten Betriebsanleitung (vom Antrieb) vornehmen. Aktuelle Schaltbilder siehe
auch online unter www.nicotra-gebhardt.com.
VORSICHT  PM-Motor ohne integrierte Elektronik nur an einem dafür geeigneten
Frequenzumrichter anschliessen.
 Der Betrieb mehrerer PM-Motoren an einem Umrichter ist nicht möglich
 Nur abgeschirmte Motorkabel verwenden.
 Motorkabelschirm muss beidseitig aufliegen.
5.4.3 Motorschutz
 Betriebsanleitung des Motorherstellers beachten!
 Motoren entsprechend DIN EN 60204-1 gegen Überlast schützen.
 Bei Standard-Normmotoren Motorschutzschalter vorsehen und auf den Motor-
nennstrom (siehe Typenschild) einstellen. Ein höherer Einstellwert ist nicht zulässig!
 Bei explosionsgeschützten Motoren muß bei Verwendung von Überlast-
Schutzeinrichtungen die auf dem Motortypenschild angegebene te-Zeit beachtet
werden.
 Motoren mit eingebauten Kaltleiterfühlern über ein Kaltleiter- Auslösegerät schützen.
VORSICHT Schmelzsicherungen oder Sicherungsautomaten sind kein ausreichender
Motorschutz. Bei Schäden durch unzu-reichenden Motorschutz entfällt die
Herstellergarantie.
5.4.4 Motoranlauf
Motoren mit einer Nennleistung bis 4kW können im Allgemeinen direkt eingeschaltet
werden.
Bei Motoren mit Nennleistungen >4kW ist üblicherweise ein Stern-Dreieck-Anlauf oder
Sanftanlauf vorzusehen. Bei Betrieb am Frequenzumrichter ist die Anfahrrampe so zu
wählen, dass der Nennstrom des Motors nicht überschritten wird.
- IEC 60364-1 / DIN VDE 0100; DIN EN 60204-1.
- örtliche Vorschriften der Energie-Versorgungs-Unternehmen.
Deutsch
DE-7/16
