CE2N3344de
07.11.2008 (27-02-2009 de)

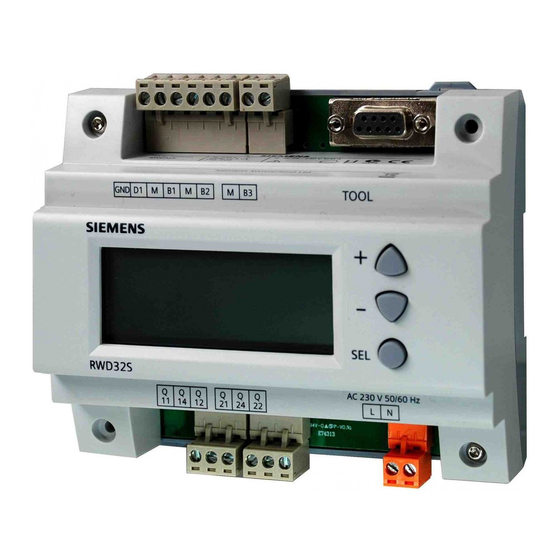

Temperaturdifferenzregler
Temperaturdifferenzregler für Solarheizungen.
Wandmontage
Zwei 2-Punkt-Steuerausgänge AC 24...230 V.
• Solaranlagen für Brauchwarmwasser / Heizung
• Schwimmbadheizungen durch Sonnenkollektoren
• Wohngebäude
• Kommerzielle Gebäude
• Autonomer elektronischer Temperaturdifferenzregler
• Betriebsspannung AC 230 V
• Drei Temperaturfühlereingänge für LG-Ni 1000 oder Pt 1000 (° C oder ° F)
• Ein digitaler Eingang für Betrieb EIN/AUS
• Zwei 2-Punkt-Ausgänge AC 230V
• Bedienung und Einstellung des Reglers mittels der Bedientasten
• Laden / Speichern von Anwendungen und Parametern via optionaler PC-Verbindung
und Software Tool.
3
344
RWD32S
Building Technologies
Werbung
Verwandte Anleitungen für Siemens RWD32S
Inhaltszusammenfassung für Siemens RWD32S
- Seite 1 Temperaturdifferenzregler RWD32S Temperaturdifferenzregler für Solarheizungen. Wandmontage Zwei 2-Punkt-Steuerausgänge AC 24…230 V. Anwendung • Solaranlagen für Brauchwarmwasser / Heizung Anlagentypen • Schwimmbadheizungen durch Sonnenkollektoren • Wohngebäude Gebäudetypen • Kommerzielle Gebäude • Autonomer elektronischer Temperaturdifferenzregler Merkmale • Betriebsspannung AC 230 V • Drei Temperaturfühlereingänge für LG-Ni 1000 oder Pt 1000 (° C oder ° F) •...
- Seite 2 Typereferenz Kleines Schutzgehäuse für Wandmontage ARG62.21 Produktdokumentation Dokumententyp Klassifikationsnummer Installationsanweisungen G3344 Konformitätserklärung (CE) T3344 Umweltdeklaration E3344 Technik Der Regler schaltet seinen Regelausgang wenn die eingestellte Temperaturdifferenz Hauptregelung (Sollwert) erreicht wird. 2/12 Siemens Temperaturdifferenzregler RWD32S CE2N3344de Building Technologies (27-02-2009 de) 07.11.2008...
- Seite 3 Anzeigen und das Symbol “ ” erscheint auf der B3 oder B1 Anzeige. Um diese Funktion zu deaktivieren, muss der Parameter “Maximale Ladetemperatur” auf OFF gestellt werden (siehe Installationsanleitung). 3/12 Siemens Temperaturdifferenzregler RWD32S CE2N3341de Building Technologies (27-02-2009 de) 07.11.2008...
- Seite 4 Teilen wie z.B. Anschlussklemmen. Der RWD32S kann mittels Klammern im Schutzgehäuse befestigt werden. Oben und auf beiden Seiten des Schutzgehäuses befinden sich Kabeleinführungen. Die Bedienung des RWD32S erfolgt mittels der Tasten auf der Vorderseite des Gerä- Bedien- und tes.
- Seite 5 Der Regler kann wie folgt montiert werden: Montage • In einem Standard-Elektroschrank gemäß DIN 43880 Gr. 1 • Wandmontage auf einer Hutschiene (gemäß EN 60715-TH35-7.5) • Wandmontage mit 2 Schrauben 5/12 Siemens Temperaturdifferenzregler RWD32S CE2N3341de Building Technologies (27-02-2009 de) 07.11.2008...
- Seite 6 Für den Regler können Standardkabeln verwendet werden. In extrem EMV gefährdeter Elektrische Installation Umgebung sollten abgeschirmte Kabel verwendet werden. Der RWD32S ist auf eine Betriebsspannung von AC 230 V ausgelegt. Hinweise zur Inbetriebnahme Eine Anleitung liegt den Reglern bei. Zur Inbetriebnahme bitte folgendes beachten: •...
- Seite 7 ähnliche Anwendungen. EN 60730-1 A16 Elektromagnetische Kompatibilität Wohn- und Industrieumgebungen Emissionen und Störfestigkeit Schutzart IP 20 nach EN 60529 Regler RWD32S IP 30 nach EN 60529 Regler mit Gehäuse ARG62… Andere internationale Genehmigungen N474 Automatische elektrische Regel- und Sicherheitsklasse Steuergeräte für den Hausgebrauch und ähnliche Anwendungen EN 60 730...
- Seite 8 Temperaturdifferenzregler mit 2 externen Temperaturfühlern. Regelung einer Lade- und Boilerpumpe (z.B. Anwendung 2). Temperaturdifferenzregler mit 3 externen Temperaturfühlern. Regelung einer Ladepum- pe und einem 2-Punkt-Antrieb (z.B. Anwendung 3). Temperaturdifferenzregler RWD32S Speicher Temperaturfühler Sonnenkollektor Temperaturfühler Zusätzlicher Temperaturfühler für absoluten Regelkreis Externe ON/OFF - Schaltung...
- Seite 9 • wenn der Kollektor weit vom Speicher entfernt ist (z.B. hohes Dach) und verhindert dass kaltes Wasser von der Leitung in den Speicher kommt (typischerweise beim Morgen-Start oder nach einer langen Periode ohne Solarenergie). • wenn Frostgefahr gegeben. 9/12 Siemens Temperaturdifferenzregler RWD32S CE2N3341de Building Technologies (27-02-2009 de) 07.11.2008...
- Seite 10 Solarenergie maximiert diese Anwendung die verfügbare Wärme mittels Beladung des unteren Teils des Speichers. Wenn die Solarenergie zunimmt, schließt sich das Bypassventil (Y1) und der obere Teil des Speichers wird beladen. 10/12 Siemens Temperaturdifferenzregler RWD32S CE2N3344de Building Technologies (27-02-2009 de) 07.11.2008...
- Seite 11 Zeitraum vorhanden ist. Der zweite Wärmespeicher wird auch genutzt um eine zu hohe Temperatur im Sonnenkollektor zu vermeiden. Speicherfühler Kollektorfühler Hilfstemperaturfühler (Speicher 2) Speicher 1 Sonnenkollektor Speicher 2 Ladepumpe 1 Ladepumpe 2 Stellantrieb für Umstell/Bypassventil 11/12 Siemens Temperaturdifferenzregler RWD32S CE2N3341de Building Technologies (27-02-2009 de) 07.11.2008...
- Seite 12 Abmessungen 56.5 RWD32S 150.5 61.5 ARG62.21 Abmessungen in mm 2008 Siemens Switzerland Ltd Subject to alteration 12/12 Siemens Temperaturdifferenzregler RWD32S CE2N3344de Building Technologies (27-02-2009 de) 07.11.2008...
