Drahtloser Raumthermostat mit 24-Stundenzeitprogramm und
LCD
RDJ100RF/SET
A6V10954420_de--_e
2018-11-20
Programmierbar, für Heizsysteme
2-Punkt- oder PID-Regelung zum Ein-/Ausschalten der Heizsysteme
Betriebsarten: Automatisch, Komfort, Energiesparen und Frostschutz
24-Stunden-Zeitschalter
Serviceintervall-Erinnerung
Grosse LCD-Anzeige
Min. und max. Sollwertbegrenzung

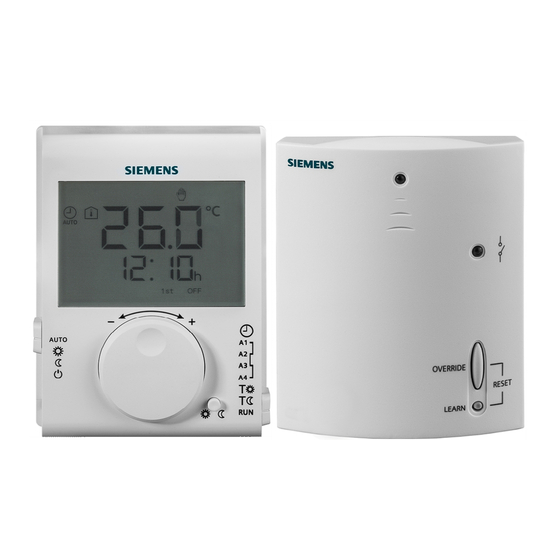

RDJ100RF, Sender, batteriebetrieben
RCR100/433, Empfänger, mains powered
Building Technologies
Werbung
Verwandte Anleitungen für Siemens RDJ100RF/SET
Inhaltszusammenfassung für Siemens RDJ100RF/SET
- Seite 1 Drahtloser Raumthermostat mit 24-Stundenzeitprogramm und RDJ100RF/SET Programmierbar, für Heizsysteme 2-Punkt- oder PID-Regelung zum Ein-/Ausschalten der Heizsysteme Betriebsarten: Automatisch, Komfort, Energiesparen und Frostschutz 24-Stunden-Zeitschalter Serviceintervall-Erinnerung Grosse LCD-Anzeige Min. und max. Sollwertbegrenzung RDJ100RF, Sender, batteriebetrieben RCR100/433, Empfänger, mains powered A6V10954420_de--_e Building Technologies...
- Seite 2 Gas- oder Ölbrenner Pumpen Funktionen Temperaturregelung RDJ100RF/SET enthält einen 2-Punkt- und einen PID intelligenten Algorithmus zur selbstlernenden Temperaturregelung, konfigurierbar über Parameter P01 (Regelverhalten). Mit dem 2-Punkt-Regelalgorithmus wird das Heizsystem innerhalb einer Schaltdifferenz (SD) gemäss Vergleich zwischen Sollwerteinstellung und gemessener Raumtemperatur ein- und ausgeschaltet.
- Seite 3 Schnelle Thermoantriebe Min. Ein-/Ausschaltzeit > 1 Minute Min. Zeitraum Ca.6 Minuten WARNUNG Keine schnelle PID-Regelung für Ölkessel oder elektromechanische Antriebe! Backup Werden die Batterien entfernt, bleiben Sollwerte und Informationen für Betriebsartenumschaltung während max. 2 Minuten erhalten. Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 4 1. LEARN auf der Rückseite des Geräts 5 Sek. drücken, bis “P01” angezeigt wird. 2. LEARN erneut drücken und der Parameterwert auf der 2. Zeile blinkt und ist bereit für eine Anpassung. 3. Parameter mit Einstellknopf anpassen. Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 5 Betriebsart (Auto, Komfort oder Energiesparmodus). Ist die Serviceintervallfunktion aktiviert und die Betriebsartenauswahl auf Standby gesetzt oder auf eine andere Betriebsart, werden die restlichen Tage bis zum nächsten Service angezeigt. Die Serviceerinnerungsfunktion wird durch das Servicepersonal aktiviert und zurückgesetzt. Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 6 Antrieb (für Kleinventile 2.5 mm) SFA21.. 4863 Elektromotorischer Antrieb *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Bestellung Geben Sie bei der Bestellung den Namen und die Produktnummer an, z.B. Raumtemperaturregler RDJ100RF/SET. Ventile und Antriebe sind separat zu bestellen. Ausführung Das Gerät besteht aus 4 Teilen:...
- Seite 7 Der Sender regelt auf den angepassten Energiespar- Temperatursollwert Der Sender regelt auf den voreingestellten Temperatursollwert für Frostschutz Sollwert temporär bis zur nächsten Schaltzeit übersteuert Zeigt geringe Batterieladung an; Batterien ersetzen Zeigt eine Wärmeanforderung an Tageszeit (Format 00:00...23:59) Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 8 Energiespar-Betrieb; laufende Regelung auf den Temperatursollwert für Energiesparen Komfort-Betrieb; laufende Regelung auf den Temperatursollwert für Komfort Automatische Betriebsart; der Sender wird gemäss ausgewähltem Programm betrieben Der Empfänger befindet sich im Plastikgehäuse mit LEDs und Tasten. Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 9 Übersteuerungstaste drücken, um den Wert dauerhaft zu übersteuern. Der Wert kehrt zum Sollwert zurück, sobald die Verbindung zwischen Sender und Empfänger wieder funktioniert. RF LED RF-Zustand RF LED Aufstarten (erste 5 Sek) Blinkend rot Aufstarten (erste 5 Sek) Übersteuerungstaste drücken Blinkend rot + orange Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 10 Enthält der Referenzraum thermostatische Heizkörperventile, sind diese vollständig zu öffnen. Siehe Bedienanleitung A6V101035990 für die Inbetriebnahme. Die Kommunikation des RDJ100RF/SET (Sender und Empfänger) wird im Werk bereits gepaart. Die Geräte sind für Aufputzmontage geeignet. Empfohlene Höhe: 1.50 m ab Boden.
- Seite 11 Die Batterien müssen neu und unbeschädigt sein. Mischen Sie keine neuen mit gebrauchten Batterien. Lagern, transportieren und entsorgen Sie die Batterien entsprechend den örtlich geltenden Vorschriften, Richtlinien und Gesetzen. Beachten Sie auch die Hinweise des Batterieherstellers. Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 12 Betriebsanleitung A6V101035990 Installation Montageanleitung A6V10974424 CE-Deklaration A6V101123354 Zugehörige Dokumente wie CE-Deklarationen usw. können von der folgenden Adresse heruntergeladen werden: http://siemens.com/bt/download. Technische Daten Speisung Betriebsspannung DC 3 V (2 x 1.5 V AA Alkali-Batterien) Batterielebensdauer >1 Jahr (AA Alkali-Batterien) Radiofrequenz Frequenzband ISM 433 MHZ Max.
- Seite 13 (A6V101123358 *)) enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Eco-Design und Beschriftungsrichtlinien Basierend auf EU-Verordnung 813/2013 (Öko-Design-Richtlinie) und 811/2013 (Kennzeichnungsrichtlinie) betreffend Raumheizgeräten treffen folgende Klassen zu:...
- Seite 14 Umweltbedingungen Bedienung IEC 60 721-3 Klimatische Bedingungen Klasse 3K3 Temperatur 0…+45 °C Feuchtigkeit <85% r.F. Lagerung und Transport IEC 60 721-3 Klimatische Bedingungen Klasse 2K3 Temperatur -25…+70 °C Feuchtigkeit <93% r.F. Mechanische Bedingungen Klasse 2M2 Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 15 Schliesser, AC 24…250 V / 8 (3) A Öffner, AC 24…250 V / 8 (3) A Umwälzpumpe Nullleiter Nullleiter Empfänger RCR100/433 Antrieb L – N AC 230 V / Lx – Nx AC 24…250 V Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 16 Empfängersteuerung eines gasbefeuerten Empfängersteuerung des atmosphärischen Heizkessels für Wandmontage Gasbrenners Drahtloser Raumtemperaturregler mit Empfängerregelung einer Wärmekreispumpe (Vorregelung durch manuelles Mischventil) Sicherheitsthermostat N1 Raumtemperaturregl er RDJ100RF Sicherheitsbegrenzun (Sender) gsthermostat Umwälzpumpe RCR100/433 (Empfänger) 3-Weg-Ventil mit manueller Einstellung Magnetventil Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 17 Abmessungen [mm] Raumtemperaturregler Raumtemperaturregler-Montageplatte Siemens A6V10954420_de--_e Building Technologies 2018-11-20...
- Seite 18 Regelverhalten, Parametereinstellungen und Serviceerinnerung. Z, A März 2017 Original 1) Produktindex neben Produktionsdatum auf Geräterückseite, “JJMMTTX”. Herausgegeben von © Siemens Schweiz AG, 2017 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Theilerstrasse 1a CH-6300 Zug Tel.
