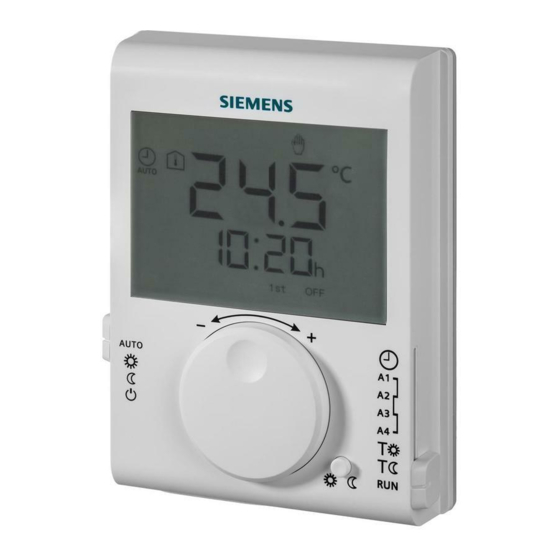

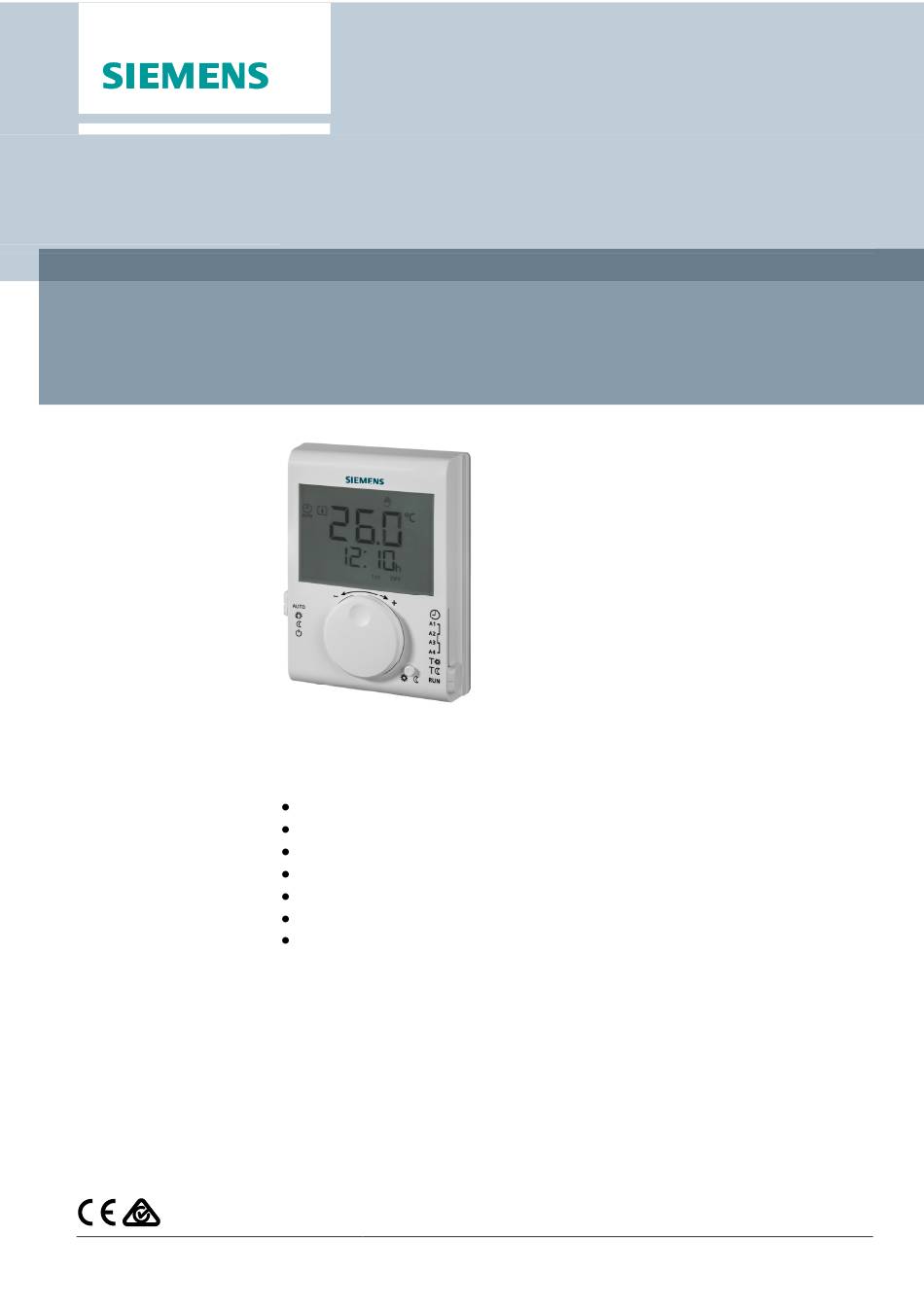

Raumthermostat mit 24-Stundenzeitprogramm und grosser LCD
RDJ100
A6V10954415_de--_e
2018-11-20
Programmierbar, für Heizsysteme
2-Punkt- oder PID-Regelung zum Ein-/Ausschalten der Heizsysteme
Betriebsarten: Automatisch, Komfort, Energiesparen und Frostschutz
24-Stunden-Zeitschalter
Serviceintervall-Erinnerung
Grosse LCD-Anzeige
Min. und max. Sollwertbegrenzung
Batteriebetrieben: 2 x Alkali-Batterien Typ AA, 1.5 V
Building Technologies
Werbung
Verwandte Anleitungen für Siemens RDJ100
Inhaltszusammenfassung für Siemens RDJ100
- Seite 1 Raumthermostat mit 24-Stundenzeitprogramm und grosser LCD RDJ100 Programmierbar, für Heizsysteme 2-Punkt- oder PID-Regelung zum Ein-/Ausschalten der Heizsysteme Betriebsarten: Automatisch, Komfort, Energiesparen und Frostschutz 24-Stunden-Zeitschalter Serviceintervall-Erinnerung Grosse LCD-Anzeige Min. und max. Sollwertbegrenzung Batteriebetrieben: 2 x Alkali-Batterien Typ AA, 1.5 V A6V10954415_de--_e...
- Seite 2 Gas- oder Ölbrenner Pumpen Funktionen Temperaturregelung RDJ100 enthält einen 2-Punkt- und einen PID intelligenten Algorithmus zur selbstlernenden Temperaturregelung, konfigurierbar über Parameter P01 (Regelverhalten). Mit dem 2-Punkt-Regelalgorithmus wird das Heizsystem innerhalb einer Schaltdifferenz (SD) gemäss Vergleich zwischen Sollwerteinstellung und gemessener Raumtemperatur ein- und ausgeschaltet.
- Seite 3 Schnelle Thermoantriebe Min. Ein-/Ausschaltzeit > 1 Minute Min. Zeitraum Ca.6 Minuten WARNUNG Keine schnelle PID-Regelung für Ölkessel oder elektromechanische Antriebe! Backup Werden die Batterien entfernt, bleiben Sollwerte und Informationen für Betriebsartenumschaltung während max. 2 Minuten erhalten. Siemens A6V10954415_de--_e Building Technologies 2018-11-20...
- Seite 4 Komfort und Economy Parametereinstel -lung beenden Parametereinstellung Die Parametereinstellungen bleiben in nichtflüchtigem Speicher und gehen nicht verloren, wenn die Batterie entfernt wird. Die Rücksetzungsfunktion auf der Rückseite des Thermostats lädt die Werkseinstellungen. Siemens A6V10954415_de--_e Building Technologies 2018-11-20...
- Seite 5 Ist die Serviceerinnerungsfunktion deaktiviert, wird “OFF” angezeigt. Der Thermostat kann nur manuell für 60 Minuten durch Drehen des Einstellknopfs oder über die Advance-Taste aktiviert werden. Der Thermostat regelt im Komfortbetrieb unabhängig von der ausgewählten Betriebsart (Auto, Komfort oder Energiesparmodus). Siemens A6V10954415_de--_e Building Technologies 2018-11-20...
- Seite 6 Antrieb (für Kleinventile 2.5 mm) Elektromotorischer SFA21.. 4863 Antrieb *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Bestellung Geben Sie bei der Bestellung den Namen und die Produktnummer an, z.B. Raumtemperaturregler RDJ100. Ventile und Antriebe sind separat zu bestellen. Ausführung Das Gerät besteht aus drei Teilen:...
- Seite 7 RDJ100 Elemente Funktionen Raumtemperatur-Anzeige in °C Das Gerät regelt auf den angepassten Komfort- Temperatursollwert Das Gerät regelt auf den angepassten Energiespar- Temperatursollwert Das Gerät regelt auf den voreingestellten Temperatursollwert für Frostschutz Sollwert temporär bis zur nächsten Schaltzeit übersteuert Zeigt geringe Batterieladung an; Batterien ersetzen Zeigt eine Wärmeanforderung an...
- Seite 8 RDJ100 Elemente Funktionen Zeigt die zweite Ein-/Ausschaltzeit an Zeitstellungsposition Erste Einschaltzeit Erste Ausschaltzeit Zweite Einschaltzeit Zweite Ausschaltzeit Komfort-Temperatureinstellung Energiespar-Temperatureinstellung Position RUN Programmschieber Taste Advance (Taste für Übersteuerung/Präsenz) Temperatur-Einstellknopf Batteriefach Schieber für Betriebsart Zeigt an, dass eine Programmierung stattfindet Frostschutz; Regelung auf einen voreingestellten Temperatursollwert von 5 °C für Frostschutz...
- Seite 9 Befestigen Sie zuerst die Montageplatte. Danach die elektrischen Anschlüsse erstellen und das Gerät einpassen und befestigen (siehe separate Montageanleitung A6V10974419). Das Gerät flach auf der Wand und gemäss lokaler Gesetzgebung montieren. Enthält der Referenzraum thermostatische Heizkörperventile, sind diese vollständig zu öffnen. Siemens A6V10954415_de--_e Building Technologies 2018-11-20...
- Seite 10 Drücken Sie den Rückstellknopf auf der Geräterückseite. Dies setzt alle benutzerdefinierten Einstellungen auf Standardwerte zurück. Wartung Das Gerät ist wartungsfrei. Technische Daten Speisung Betriebsspannung DC 3 V (2 x 1.5 V AA Alkali-Batterien) Batterielebensdauer >1 Jahr (AA Alkali-Batterien) Siemens A6V10954415_de--_e Building Technologies 2018-11-20...
- Seite 11 Temperatursollwert 0,5 °C Auflösung der Einstellungen und 0,5 °C Anzeige des Anzeigen aktuellen Temperaturwerts Elektrischer Anschluss Anschlussklemmen (über Basisplatte) Schraubklemmen Für Drähte 2 x 1.5 mm Für Litzen 1 x 2.5 mm (min. 0.5 mm Siemens A6V10954415_de--_e Building Technologies 2018-11-20...
- Seite 12 (A6V101123358 *)) enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Eco-Design und Beschriftungsrichtlinien Basierend auf EU-Verordnung 813/2013 (Öko-Design-Richtlinie) und 811/2013 (Kennzeichnungsrichtlinie) betreffend Raumheizgeräten treffen folgende Klassen zu:...
- Seite 13 Heizkessels für eines gasbefeuerten Heizkessels für Wandmontage Bodenmontage Raumtemperaturregler mit direkter Regelung einer Wärmekreispumpe (Vorregelung durch manuelles Mischventil) F1 Sicherheitsthermostat N1 Raumtemperaturregler RDJ100 F2 Sicherheitsbegrenzer-Thermostat Y1 3-Weg-Ventil mit manueller Einstellung M1 Umwälzpumpe Y2 Magnetventil Siemens A6V10954415_de--_e Building Technologies...
- Seite 14 Abmessungen [mm] Produkthistorie Index Datum Änderungen Neue Funktion min./max. Temperaturbegrenzung hinzugefügt, Juni 2018 auswählbares Regelverhalten, Parametereinstellungen und Serviceerinnerung. Z, A März 2017 Original 1) Produktindex neben Produktionsdatum auf Geräterückseite, “JJMMTTX”. Siemens A6V10954415_de--_e Building Technologies 2018-11-20...
- Seite 15 Siemens A6V10954415_de--_e Building Technologies 2018-11-20...
- Seite 16 Herausgegeben von © Siemens Schweiz AG, 2017 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724 2424 www.siemens.com/buildingtechnologies Siemens A6V10954415_de--_e Building Technologies 2018-11-20 Dokument-ID A6V10954415_de--_e Ausgabe 2018-11-20...
