Anwendung
Funktionen
Wahlschalter AUS
Wahlschalter EIN
CE1N3563de
30.10.2011

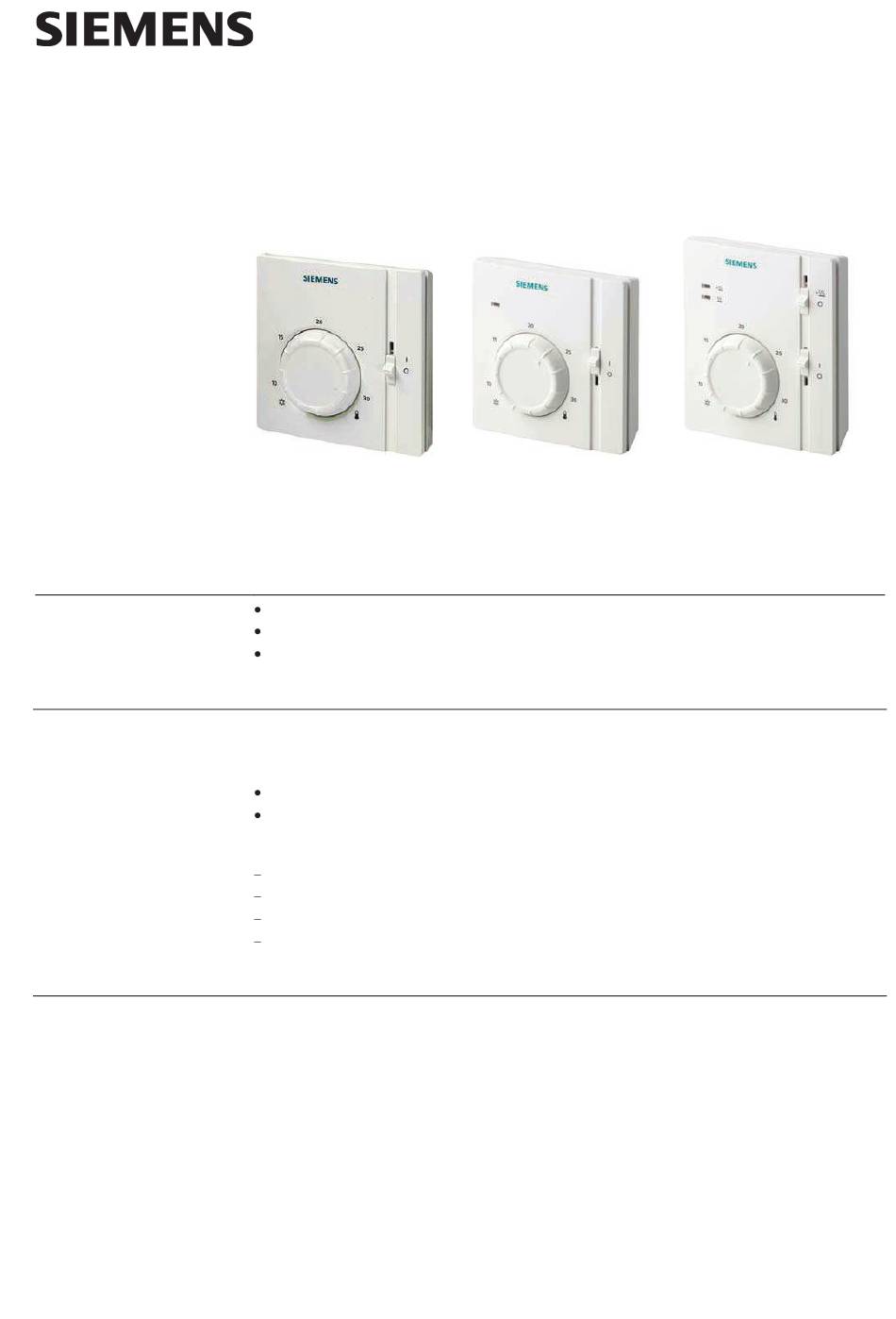

RAA31
Raumthermostaten
Einstellbar für Systeme mit nur Heiz- oder nur Kühlfunktionen
Raumthermostat mit manuellem EIN / AUS-Schalter
Zweipunkt-Regelverhalten
Schaltspannung AC 24...250 V
Der Raumthermostat RAA31... wird zur Regelung der Raumtemperatur eingesetzt.
Typische Anwendungsgebiete:
Wohngebäude
Leichte Industriegebäude
In Verbindung mit
thermischen und Zonenventilen
Gas- und Oelbrennern
Ventilatoren
Pumpen

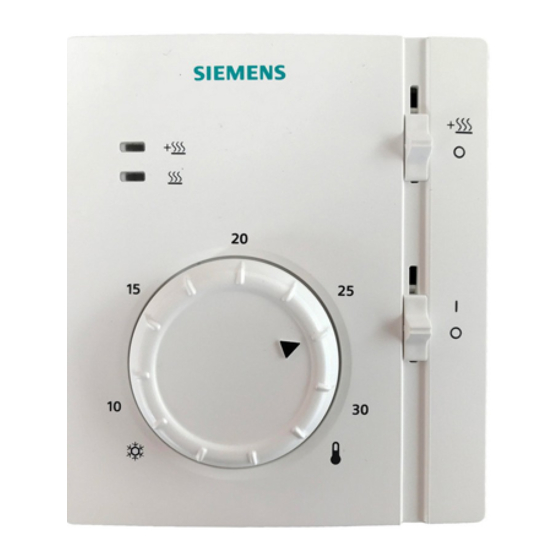

Auf der Front ist das Gerät mit einem Schiebeschalter AUS / EIN ausgerüstet.
Bewirkt eine Trennung zwischen der Eingangs- und Ausgangsspannung.
Der Raumthermostat RAA31... hat separate Ausgänge für Heizen und
Kühlen. Sinkt die Raumtemperatur unter den eingestellten Sollwert, schliesst der Ther-
mostat den Heizkontakt. Steigt die Raumtemperatur über den Sollwert, schliesst der
Kühlkontakt.
RAA31.16
Building Technologies
3
563
RAA31.26
RAA31...
Werbung
Verwandte Anleitungen für Siemens RAA31
Inhaltszusammenfassung für Siemens RAA31
- Seite 1 Einstellbar für Systeme mit nur Heiz- oder nur Kühlfunktionen Raumthermostat mit manuellem EIN / AUS-Schalter Zweipunkt-Regelverhalten Schaltspannung AC 24...250 V Anwendung Der Raumthermostat RAA31... wird zur Regelung der Raumtemperatur eingesetzt. Typische Anwendungsgebiete: Wohngebäude Leichte Industriegebäude In Verbindung mit thermischen und Zonenventilen...
- Seite 2 Adapterplatte 96 x 120 mm für 2“ x 4“ Unterputzdose ARG70.1 Adapterplatte für Aufputzverdrahtung 112x130 mm ARG70.2 Technik Der RAA31... Raumthermostat basiert auf Zweipunktregelung Manueller AUS / EIN-Schalter Gasausdehnungsmembran Ausführung Mit einem Drehknopf auf dem Thermostat wird der gewünschte Raumtemperatursoll- wert eingestellt.
- Seite 3 Schaltleistung Spannung Speisung AC 24...250 V / 50 oder 60 Hz RAA31... AC 230 V +10/-15 % RAA31.16 and 31.26 0.5 VA (Nur RAA31.16 und RAA31.26) Stromverbrauch pro LED 0.2…6 (2.5) A Strom 50 oder 60 Hz Frequenz Schraubanschlüsse für 2 x 1.5 mm...
-
Seite 4: Entsorgung
Gesetzgebung ist zu beachten.“ Anschlussschaltpläne D1 Zonen- oder thermische- Ventile für Heizen D2 Zonen- oder thermische- Ventile für Kühlen Schaltspannung AC 24…250 V (nur RAA31) AC 230 V (nur RAA31.16/GR / 26/GR) N1 Raumthermostat Wahlschalter AUS/EIN Y1 Steuerausgang "Heizen", RAA31 – Heizungsbetrieb RAA31 –... - Seite 5 Massbilder RAA31 und Raumthermostat Bodenplatte RAA31.16 Raumthermostat Bodenplatte RAA31.26 Bemerkungen Heizbetrieb: Angeschlossene Lasten von mehr als 3 Ampere können dazu führen, dass das Regel- verhalten und Temperaturgenauigkeit negativ beeinflusst werden. (Selbstheizeffekt). Kühlbetrieb: Angeschlossene Lasten von mehr als 1 Ampere können dazu führen, dass das Regel- verhalten und Temperaturgenauigkeit negativ beienflusst werden (Selbstheizeffekt).
- Seite 6 2011 Siemens Schweiz AG Änderungen vorbehalten Siemens Raumthermostaten RAA31... CE1N3563de Building Technologies 30.10.2011...
