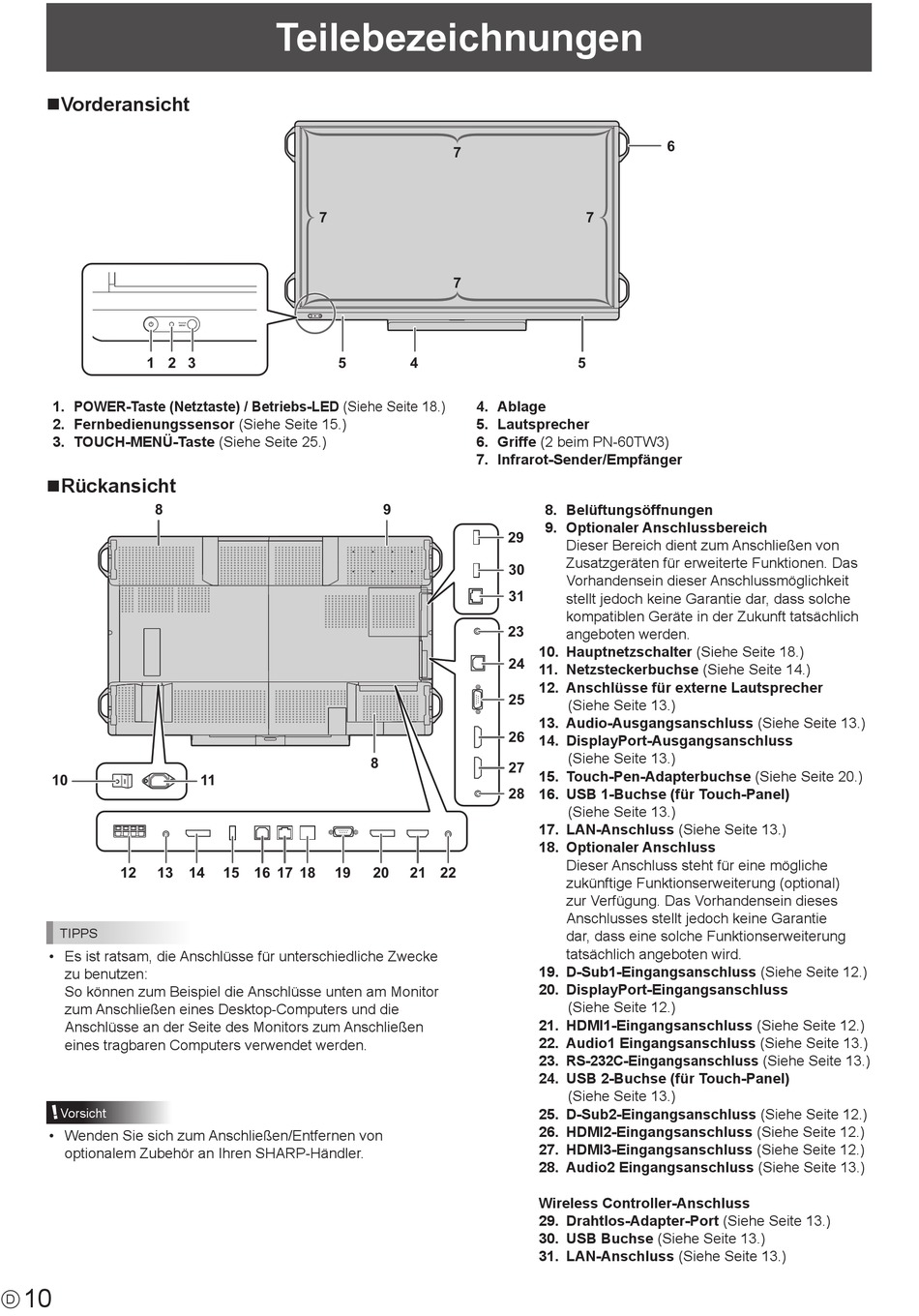

Teilebezeichnungen - Sharp PN-60TW3 Bedienungsanleitung

nVorderansicht
1 2 3
1. POWER-Taste (Netztaste) / Betriebs-LED (Siehe Seite 18.)
2. Fernbedienungssensor (Siehe Seite 15.)
3. TOUCH-MENÜ-Taste (Siehe Seite 25.)
nRückansicht
8
10
12 13
TIPPS
• Es ist ratsam, die Anschlüsse für unterschiedliche Zwecke
zu benutzen:
So können zum Beispiel die Anschlüsse unten am Monitor
zum Anschließen eines Desktop-Computers und die
Anschlüsse an der Seite des Monitors zum Anschließen
eines tragbaren Computers verwendet werden.
Vorsicht
• Wenden Sie sich zum Anschließen/Entfernen von
optionalem Zubehör an Ihren SHARP-Händler.
10
D

Teilebezeichnungen

7
5
11
14 15 16 17 18 19
7
7
4
4. Ablage
5. Lautsprecher
6. Griffe (2 beim PN-60TW3)
7. Infrarot-Sender/Empfänger
9
8. Belüftungsöffnungen
9. Optionaler Anschlussbereich
29
30
31
23
10. Hauptnetzschalter (Siehe Seite 18.)
24
11. Netzsteckerbuchse (Siehe Seite 14.)
12. Anschlüsse für externe Lautsprecher
25
13. Audio-Ausgangsanschluss (Siehe Seite 13.)
26
14. DisplayPort-Ausgangsanschluss
8
27
15. Touch-Pen-Adapterbuchse (Siehe Seite 20.)
28 16. USB 1-Buchse (für Touch-Panel)
17. LAN-Anschluss (Siehe Seite 13.)
18. Optionaler Anschluss
20 21 22
19. D-Sub1-Eingangsanschluss (Siehe Seite 12.)
20. DisplayPort-Eingangsanschluss
21. HDMI1-Eingangsanschluss (Siehe Seite 12.)
22. Audio1 Eingangsanschluss (Siehe Seite 13.)
23. RS-232C-Eingangsanschluss (Siehe Seite 13.)
24. USB 2-Buchse (für Touch-Panel)
25. D-Sub2-Eingangsanschluss (Siehe Seite 12.)
26. HDMI2-Eingangsanschluss (Siehe Seite 12.)
27. HDMI3-Eingangsanschluss (Siehe Seite 12.)
28. Audio2 Eingangsanschluss (Siehe Seite 13.)
Wireless Controller-Anschluss
29. Drahtlos-Adapter-Port (Siehe Seite 13.)
30. USB Buchse (Siehe Seite 13.)
31. LAN-Anschluss (Siehe Seite 13.)
6
7
5
Dieser Bereich dient zum Anschließen von
Zusatzgeräten für erweiterte Funktionen. Das
Vorhandensein dieser Anschlussmöglichkeit
stellt jedoch keine Garantie dar, dass solche
kompatiblen Geräte in der Zukunft tatsächlich
angeboten werden.
(Siehe Seite 13.)
(Siehe Seite 13.)
(Siehe Seite 13.)
Dieser Anschluss steht für eine mögliche
zukünftige Funktionserweiterung (optional)
zur Verfügung. Das Vorhandensein dieses
Anschlusses stellt jedoch keine Garantie
dar, dass eine solche Funktionserweiterung
tatsächlich angeboten wird.
(Siehe Seite 12.)
(Siehe Seite 13.)
