Nr.
Bezeichnung
24
Sicherheitstemperaturbegrenzer mit Reset-Schalter
25
Steuerung
26
Analoger Betriebsstundenzähler
27
Sicherungen
28
Drucksensor

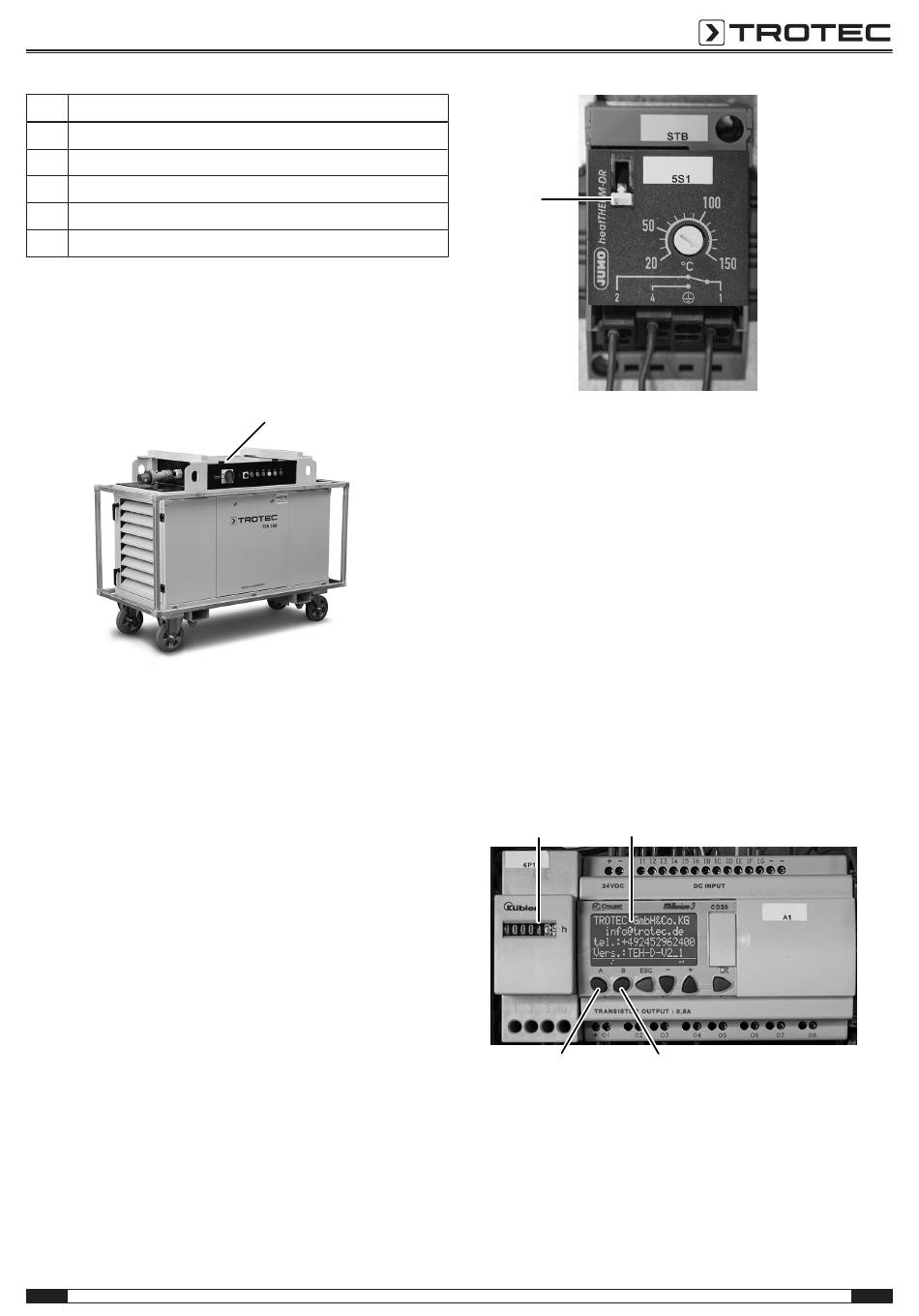

Elektroschaltkasten öffnen
Der Elektroschaltkasten darf nur von unterwiesenen Personen
geöffnet werden. Reparaturen an der Elektrik dürfen nur von
einer Elektrofachkraft durchgeführt werden.
1. Öffnen Sie die Abdeckklappe am Elektroschaltkasten (12).
Übertemperaturschutz
Der Elektroheizer ist zum Schutz vor Überhitzung mit mehreren
Sicherheitselementen ausgestattet:
• Freischaltung der Elektroheizung bei Unterschreiten der
Mindestluftmenge.
• Abregelung der maximalen Luftaustrittstemperatur bei ca.
65 °C.
• Nachlaufbetrieb des Ventilators nach dem Ausschalten zur
Abfuhr der Stauwärme an der Elektroheizung, bis die
Luftaustrittstemperatur unter 40 °C ist.
• Abschaltung des Gerätes durch einen
Sicherheitstemperaturbegrenzer.
- Der Sicherheitstemperaturbegrenzer (24) kann nur durch
Betätigen des eingebauten Reset-Schalters (20)
zurückgesetzt werden. Der Schalter befindet sich im
Elektroschaltkasten links.
DE
12
Elektroheizer TEH 200 / TEH 300 / TEH 400
20
Steuerung
Die Steuerung befindet sich im Elektroschaltkasten. Das Display
der Steuerung gibt weitere Informationen über den
Betriebszustand des Gerätes. Daneben befindet sich der
analoge Betriebsstundenzähler (26).
Die Steuerung sorgt für die konstante Regelung des
Volumenstroms des Gerätes, auch bei Anschluss
unterschiedlicher Schlauchlängen etc.
Die Steuerung kann auch zur Anzeige der aktuellen Parameter
für Volumenstrom, Druck und Temperatur benutzt werden.
Zusätzlich werden hier weitere Störungen angezeigt.
Um die Steuerung oder den Betriebstundenzähler ablesen zu
können, muss zuerst der Elektroschaltkasten geöffnet werden.
Die aktuellen Parameter sowie Störungen werden im
Display (21) angezeigt.
Über die Tasten A (23) und B (22) kann man sich vom Startbild
aus im Menü vor- und zurückbewegen.
21
26
23
22
9
