Hinweis

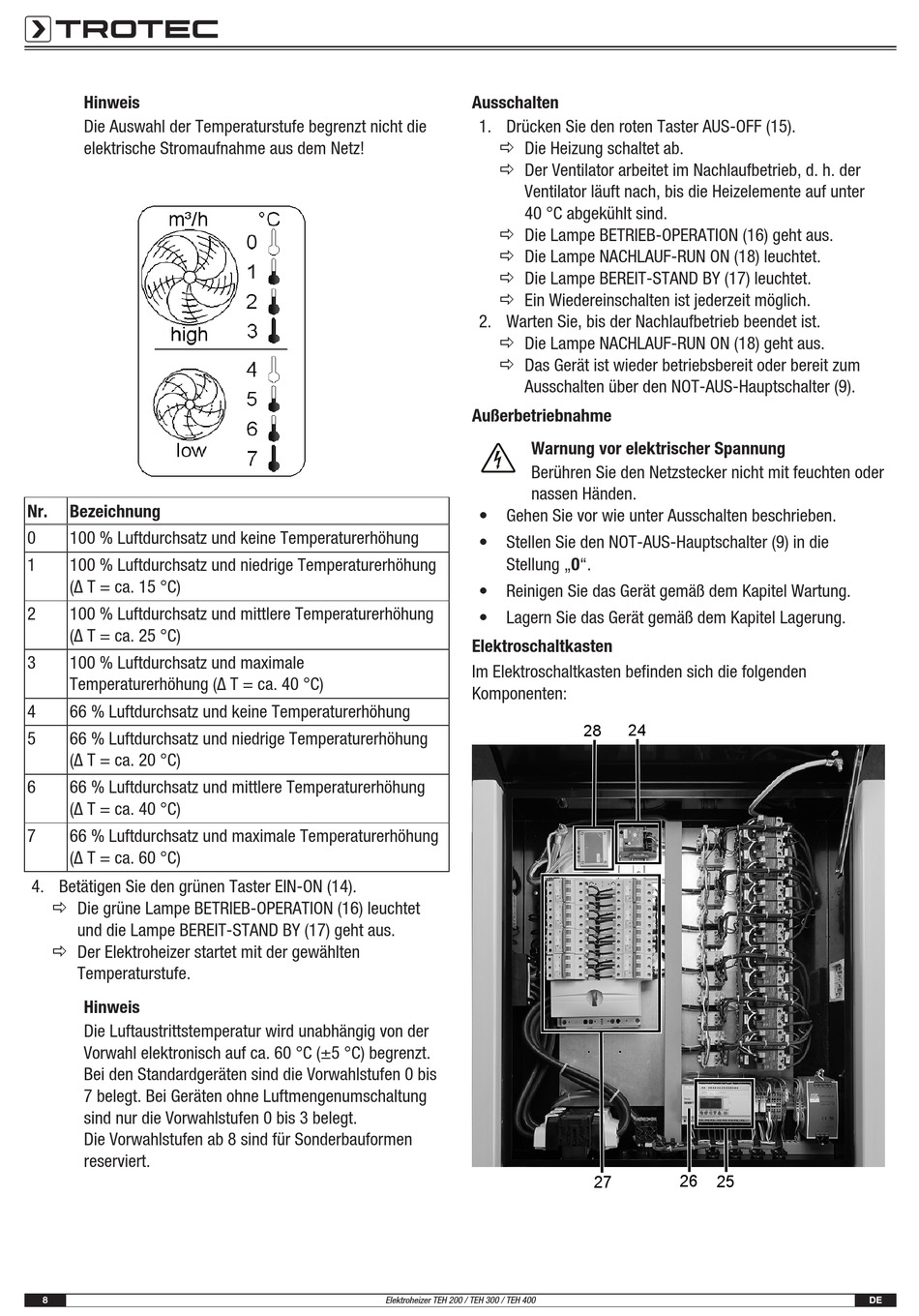

Die Auswahl der Temperaturstufe begrenzt nicht die
elektrische Stromaufnahme aus dem Netz!
Nr.
Bezeichnung
0
100 % Luftdurchsatz und keine Temperaturerhöhung
1
100 % Luftdurchsatz und niedrige Temperaturerhöhung
(∆ T = ca. 15 °C)
2
100 % Luftdurchsatz und mittlere Temperaturerhöhung
(∆ T = ca. 25 °C)
3
100 % Luftdurchsatz und maximale
Temperaturerhöhung (∆ T = ca. 40 °C)
4
66 % Luftdurchsatz und keine Temperaturerhöhung
5
66 % Luftdurchsatz und niedrige Temperaturerhöhung
(∆ T = ca. 20 °C)
6
66 % Luftdurchsatz und mittlere Temperaturerhöhung
(∆ T = ca. 40 °C)
7
66 % Luftdurchsatz und maximale Temperaturerhöhung
(∆ T = ca. 60 °C)
4. Betätigen Sie den grünen Taster EIN-ON (14).
ð Die grüne Lampe BETRIEB-OPERATION (16) leuchtet
und die Lampe BEREIT-STAND BY (17) geht aus.
ð Der Elektroheizer startet mit der gewählten
Temperaturstufe.
Hinweis
Die Luftaustrittstemperatur wird unabhängig von der
Vorwahl elektronisch auf ca. 60 °C (±5 °C) begrenzt.
Bei den Standardgeräten sind die Vorwahlstufen 0 bis
7 belegt. Bei Geräten ohne Luftmengenumschaltung
sind nur die Vorwahlstufen 0 bis 3 belegt.
Die Vorwahlstufen ab 8 sind für Sonderbauformen
reserviert.
8
Ausschalten
1. Drücken Sie den roten Taster AUS-OFF (15).
ð Die Heizung schaltet ab.
ð Der Ventilator arbeitet im Nachlaufbetrieb, d. h. der
Ventilator läuft nach, bis die Heizelemente auf unter
40 °C abgekühlt sind.
ð Die Lampe BETRIEB-OPERATION (16) geht aus.
ð Die Lampe NACHLAUF-RUN ON (18) leuchtet.
ð Die Lampe BEREIT-STAND BY (17) leuchtet.
ð Ein Wiedereinschalten ist jederzeit möglich.
2. Warten Sie, bis der Nachlaufbetrieb beendet ist.
ð Die Lampe NACHLAUF-RUN ON (18) geht aus.
ð Das Gerät ist wieder betriebsbereit oder bereit zum
Ausschalten über den NOT-AUS-Hauptschalter (9).
Außerbetriebnahme
Warnung vor elektrischer Spannung
Berühren Sie den Netzstecker nicht mit feuchten oder
nassen Händen.
• Gehen Sie vor wie unter Ausschalten beschrieben.
• Stellen Sie den NOT-AUS-Hauptschalter (9) in die
Stellung „0".
• Reinigen Sie das Gerät gemäß dem Kapitel Wartung.
• Lagern Sie das Gerät gemäß dem Kapitel Lagerung.
Elektroschaltkasten
Im Elektroschaltkasten befinden sich die folgenden
Komponenten:
Elektroheizer TEH 200 / TEH 300 / TEH 400
24
28
26
25
27
DE
