– sich im waagerechten Abschnitt vor der Prüföffnung nicht mehr
als 2 Umlenkungen befinden.
• Ggf. ist eine weitere Prüföffnung in der Nähe der Feuerstätte erfor-
derlich, wenn Kehrrückstände nicht in die Feuerstätte gelangen dür-
fen.
3.5 Getrenntrohranschluss mit Grundzubehör GAL-K
Der Getrenntrohranschluss bei den genannten Geräten ist mit Abgaszu-
behör „GAL-K" möglich.
Die Verbrennungsluftleitung wird mit Einzelrohr Ø 125 mm ausgeführt.
Ein Montagebeispiel zeigt Bild 12 auf Seite 12.
3.6

Mehrfachbelegung

Die Gas-Brennwertgeräte GB 192i können bei Mehrfachbelegung einge-
setzt werden.
Zubehör: Umrüstsatz erhältlich.
Ein Montagebeispiel zeigt Bild 20 auf Seite 17.
3.7 Verbrennungsluft-/Abgasleitung an der Fassade mit
Grundzubehör GAF-K
Das Abgaszubehör „GAF-K" kann zwischen der Verbrennungsluftansau-
gung und der Doppelmuffe oder dem „Mündungsabschluss" an jeder
Stelle mit den Abgaszubehören „konzentrisches Rohr", „konzentrischer
Bogen" (15° - 87°) erweitert werden, wenn deren Verbrennungsluftrohr
umgesteckt wird. Es kann auch das Abgaszubehör „Prüföffnung" einge-
setzt werden.
Ein Montagebeispiel zeigt Bild 12 auf Seite 12.
3.8

Abgasleitung im Schacht

3.8.1 Prüföffnungen
Gemäß DIN 18160-1 und DIN 18160-5 müssen Abgasanlagen für raum-
luftabhängigen Betrieb leicht und sicher zu überprüfen und ggf. zu reini-
gen sein. Hierzu sind Prüföffnungen einzuplanen ( Bild 4 und 5).
Bei der Anordnung der Prüföffnungen ist außer den An-
forderungen entsprechend DIN 18160-5 auch die jewei-
lige Landesbauordnung einzuhalten. Hierzu empfehlen
wir eine Rücksprache mit dem zuständigen Bezirks-
Schornsteinfegermeister.
Prüföffnungen für die Bausätze DO und LAS-K
Bei ausreichendem Installationsort ist eine Prüföffnung vorzusehen.
Reicht der Installationsort nicht aus, kann bei Baulängen unter 4 m nach
Rücksprache mit dem Bezirks-Schornsteinfegermeister auf die Prüföff-
nung verzichtet werden. In diesem Fall sind die Messöffnungen am An-
schlussstück ausreichend. Die Gebrauchsfähigkeit der Abgasanlage ist
mit Messungen nachweisbar. Über die Messöffnungen am Anschluss-
stück kann auch ein Endoskop zur Sichtprüfung verwendet werden.
Ist keine Prüföffnung vorhanden, muss bei einer erfor-
derlichen Reinigung die Abgasanlage mit erhöhtem Auf-
wand demontiert werden.
Anordnung der unteren Prüföffnung
• Beim Anschluss der Gas-Brennwertgeräte an eine Abgasleitung ist
eine untere Prüföffnung anzuordnen
– im senkrechten Teil der Abgasleitung direkt oberhalb der Abga-
sumlenkung,
– an der Stirnseite im geraden, waagerechten Abschnitt der Abgas-
leitung höchstens 1 m von der Umlenkung in den senkrechten Ab-
schnitt entfernt, sofern sich dazwischen keine Umlenkung
befindet ( Bild 4) oder
– seitlich im waagerechten Abschnitt der Abgasleitung höchstens
30 cm von der Umlenkung in den senkrechten Abschnitt entfernt
( Bild 5).
Logamax plus GB192 i – 6720813082 (2016/03)
• Beim Anschluss der Gas-Brennwertgeräte an eine feuchteunemp-
findliche Abgasanlage (LAS-Mehrfachbelegung) ist die untere Prüf-
öffnung unterhalb des untersten Anschlusses an der Sohle des
senkrechten Abschnitts der FU-Abgasanlage (LAS) anzuordnen.
• Vor der unteren Prüföffnung ist eine Standfläche von mindestens
1 m × 1 m nach DIN 18160-5 vorzusehen.
Anordnung der oberen Prüföffnung
• Auf eine obere Prüföffnung kann verzichtet werden, wenn
– die untere Prüföffnung nicht mehr als 15 m von der Mündung ent-
fernt ist,
– der senkrechte Abschnitt der Abgasleitung höchstens einmal um
maximal 30° schräg geführt (gezogen) ist,
– die untere Prüföffnung nach DIN 18160-1 und 18160-5 ausge-
führt ist ( Bild 4 und 5).
• Vor und nach jeder Umlenkung von mehr als 30° ist ein zusätzlicher
Bogen mit Prüföffnung erforderlich.
• Vor der oberen Prüföffnung ist eine Standfläche von mindestens
0,5 m × 0,5 m nach DIN 18160-5 vorzusehen.

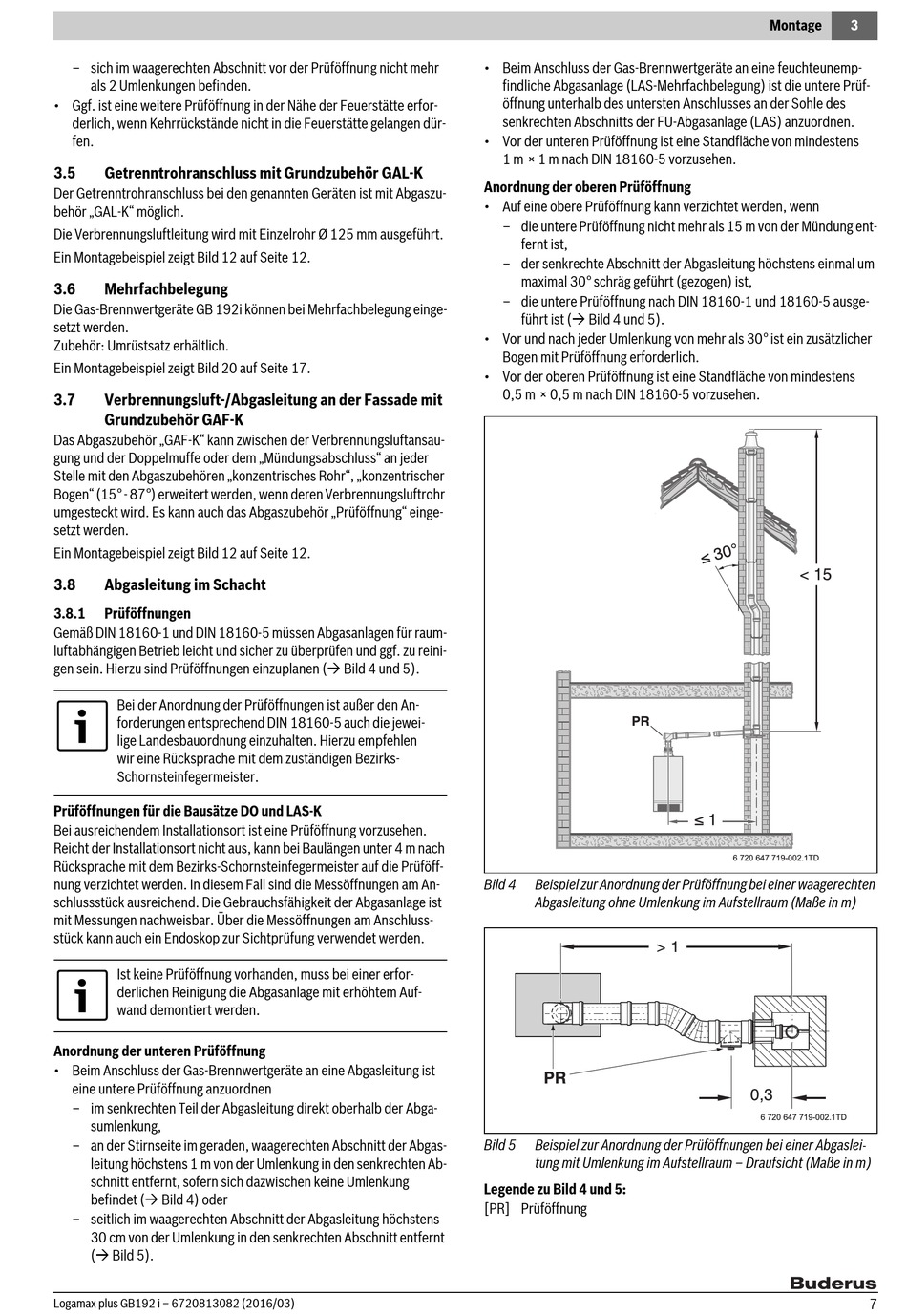

Bild 4 Beispiel zur Anordnung der Prüföffnung bei einer waagerechten
Abgasleitung ohne Umlenkung im Aufstellraum (Maße in m)
> 1
Bild 5 Beispiel zur Anordnung der Prüföffnungen bei einer Abgaslei-
tung mit Umlenkung im Aufstellraum – Draufsicht (Maße in m)
Legende zu Bild 4 und 5:
[PR] Prüföffnung
Montage 3
6 720 647 719-002.1TD
6 720 647 719-002.1TD
