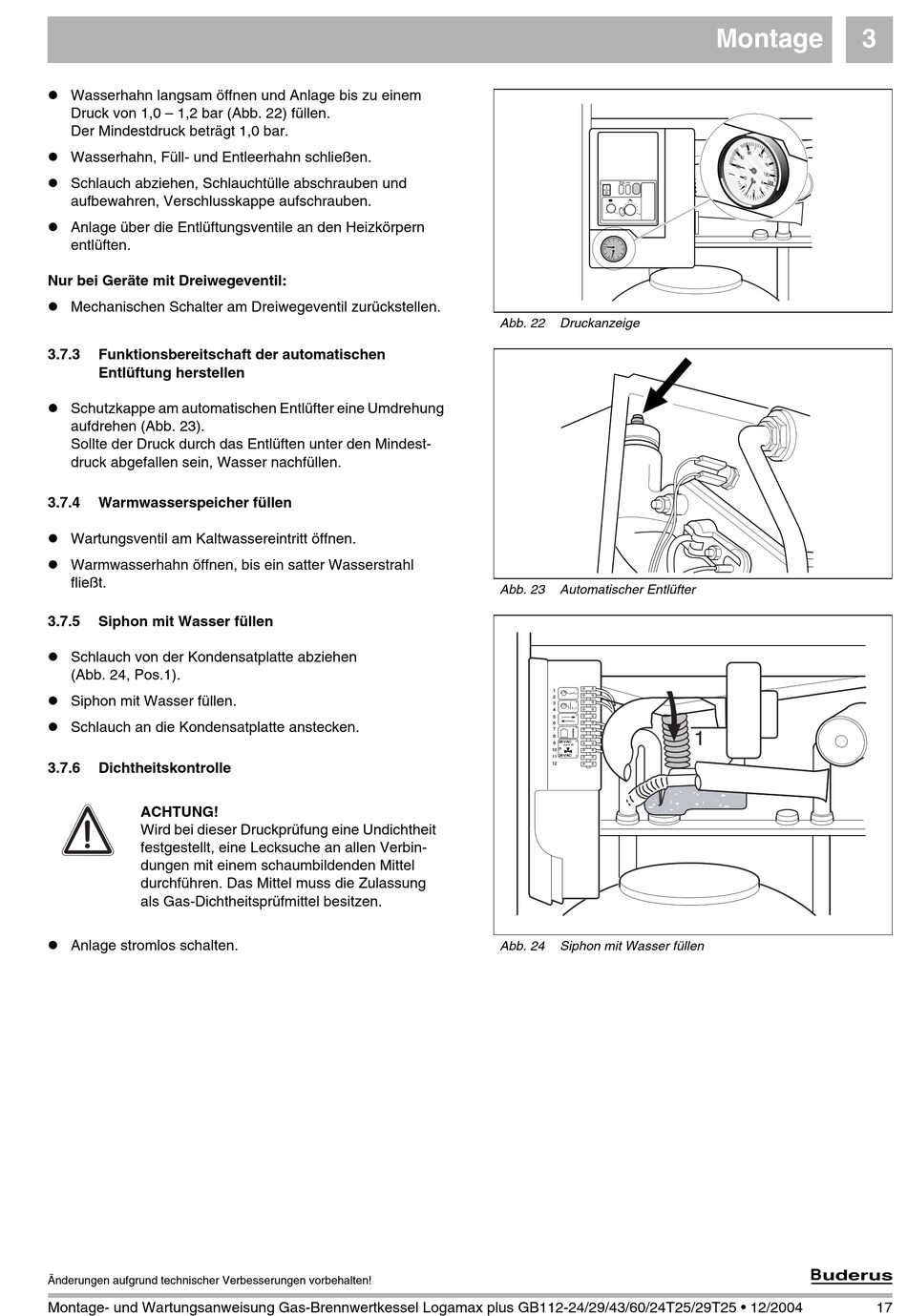

Wasserhahn langsam öffnen und Anlage bis zu einem
Druck von 1,0 – 1,2 bar (Abb. 22) füllen.
Der Mindestdruck beträgt 1,0 bar.
Wasserhahn, Füll- und Entleerhahn schließen.
Schlauch abziehen, Schlauchtülle abschrauben und
aufbewahren, Verschlusskappe aufschrauben.
Anlage über die Entlüftungsventile an den Heizkörpern
entlüften.
Nur bei Geräte mit Dreiwegeventil:
Mechanischen Schalter am Dreiwegeventil zurückstellen.
3.7.3 Funktionsbereitschaft der automatischen
Entlüftung herstellen
Schutzkappe am automatischen Entlüfter eine Umdrehung
aufdrehen (Abb. 23).
Sollte der Druck durch das Entlüften unter den Mindest-
druck abgefallen sein, Wasser nachfüllen.
3.7.4 Warmwasserspeicher füllen
Wartungsventil am Kaltwassereintritt öffnen.
Warmwasserhahn öffnen, bis ein satter Wasserstrahl
fließt.
3.7.5 Siphon mit Wasser füllen
Schlauch von der Kondensatplatte abziehen
(Abb. 24, Pos.1).
Siphon mit Wasser füllen.
Schlauch an die Kondensatplatte anstecken.
3.7.6

Dichtheitskontrolle

ACHTUNG!
Wird bei dieser Druckprüfung eine Undichtheit
festgestellt, eine Lecksuche an allen Verbin-
dungen mit einem schaumbildenden Mittel
durchführen. Das Mittel muss die Zulassung
als Gas-Dichtheitsprüfmittel besitzen.
Anlage stromlos schalten.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Gas-Brennwertkessel Logamax plus GB112-24/29/43/60/24T25/29T25 • 12/2004
Abb. 22 Druckanzeige
Abb. 23 Automatischer Entlüfter
1 1
2
3 2
4
3
5
6
7 4
8
24 VAC 5
9
- max 6 VA
0
10
24 VAC
11 6
12
Abb. 24 Siphon mit Wasser füllen
