3 Montage
3.3.4 Abstandsmaße über Dach
Zur Einhaltung der Mindestabstandsmaße über Dach
gibt es bei Buderus eine Ausführung des Mündungsab-
schlusses mit 1 m Dachabstand. Hierzu landesspezifi-
sche Vorschriften beachten.
Flachdach
brennbare Bauprodukte
≥ 1500 mm
X
Tab. 4

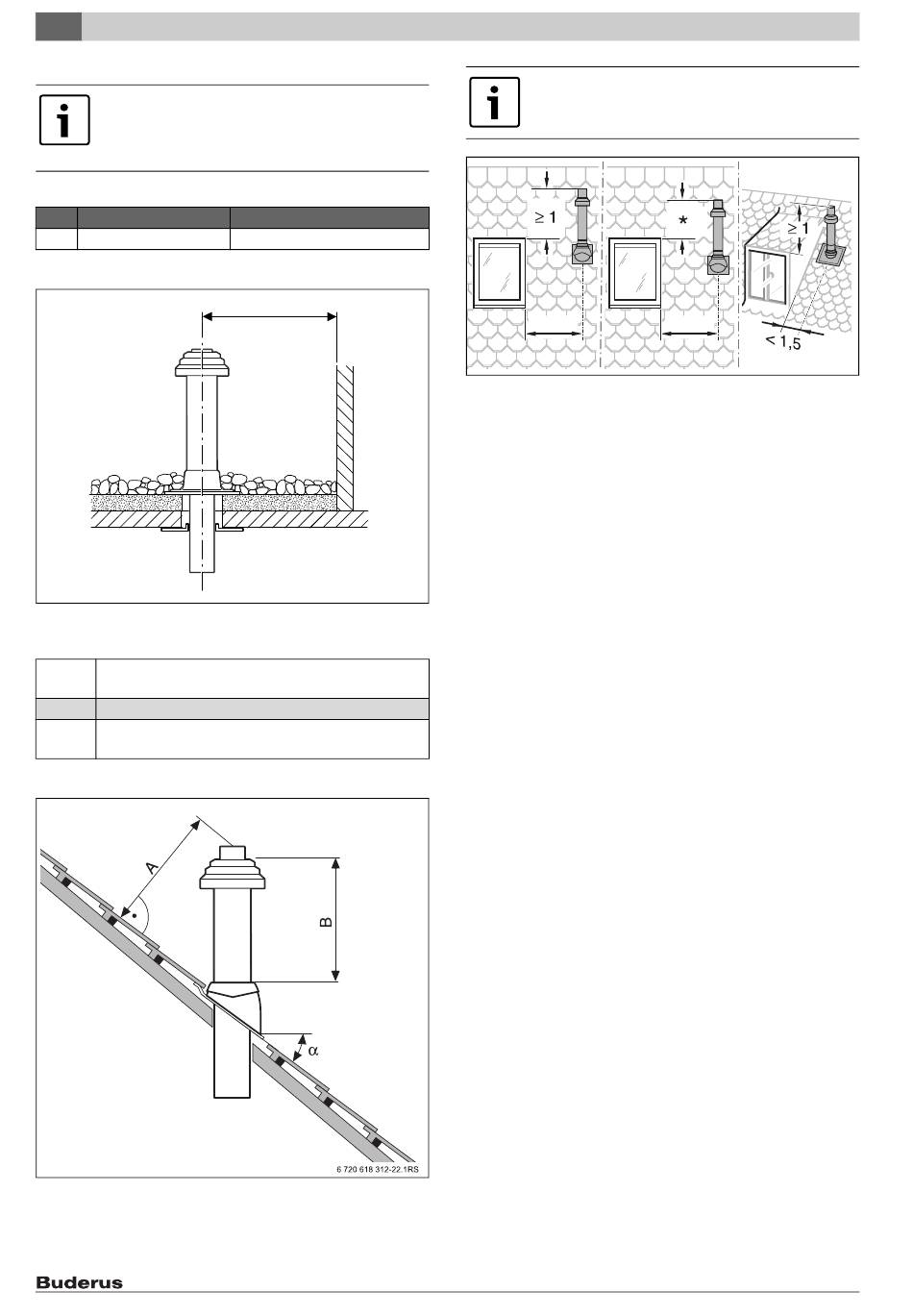

Bild 1 Abstandsmaße bei Flachdach
Schrägdach
≥ 400 mm,
A
in schneereichen Gebieten ≥ 500 mm
≥ 557 mm (je nach Zubehör)
B
α
zwischen 15º und 55º,
in schneereichen Gebieten ≤ 30°
Tab. 5
Bild 2 Abstandsmaße und Dachneigungen bei Schrägdach
6
nicht brennbare Bauprodukte
≥ 500 mm
X
6 720 612 662-16.1O
Die Schrägdachpfannen sind für Dachneigungen
zwischen 25° und 45° geeignet, je nach Variante.
< 1,5
Bild 3 Mindestabstände zu Fenstern beim Bausatz DO (Beispiele nach
der MuFeuVO); (Maße in m)
[*] kein besonderer Abstand erforderlich
3.4 Abgasführung waagerecht mit Grundzubehör WH,
WS
3.4.1 Erweiterung mit Abgaszubehören
Das Abgaszubehör „WH/WS" kann zwischen dem Heizgerät und der
Wanddurchführung an jeder Stelle mit den Abgaszubehören „konzentri-
sches Rohr", „konzentrischer Bogen" (15° - 87°) oder „konzentrisches
Rohr mir Prüföffnung" erweitert werden.
3.4.2 Luft-Abgas-Führung C
• Die unterschiedlichen Vorschriften der Bundesländer zur max. zuläs-
sigen Wärmeleistung (z. B. TRGI 2008, TRF 1996, LBO, FeuVO) be-
achten.
• Die Mindestabstandsmaße zu Fenstern, Türen, Mauervorständen
und untereinander angebrachten Abgasmündungen beachten.
• Die Mündung des konzentrischen Rohrs darf nach TRGI und LBO
nicht in einem Schacht unter Erdgleiche montiert werden.
3.4.3 Luft-Abgas-Führung C
• Bei bauseitiger Eindeckung müssen die Mindestabstandsmaße nach
TRGI eingehalten werden. Es genügt ein Abstand von 0,4 m zwischen
Mündung des Abgaszubehörs und Dachfläche, da die Nennwärme-
leistung der genannten Buderus Gas-Brennwertgeräte unter 50 kW
liegt.
• Die Mündung des Abgaszubehöres muss Dachaufbauten, Öffnungen
zu Räumen und ungeschützte Bauteile aus brennbaren Bauproduk-
ten, ausgenommen Bedachungen, um mindestens 1 m überragen
oder von ihnen mindestens 1,5 m entfernt sein.
3.4.4 Anordnung von Prüföffnungen
• Bei zusammen mit der Gas-Feuerstätte geprüften Abgasführungen
bis 4 m Länge ist eine Prüföffnung ausreichend. Bei Logamax plus GB
192i genügen dafür die Messöffnungen auf dem Gerät.
• In waagerechten Abschnitten von Abgasleitungen/Verbindungsstü-
cken ist mindestens eine Prüföffnung vorzusehen. Der maximale Ab-
stand zwischen den Prüföffnungen beträgt 4 m. Prüföffnungen sind
an Umlenkungen größer 45° anzuordnen.
• Für waagerechte Abschnitte/Verbindungsstücke genügt insgesamt
eine Prüföffnung, wenn
– der waagerechte Abschnitt vor der Prüföffnung nicht länger als
2 m ist
und
– sich die Prüföffnung im waagerechten Abschnitt höchstens 0,3 m
vom senkrechten Teil entfernt befindet
und
Logamax plus GB192 i – 6720813082 (2016/03)
> 1,5
6 720 647 719-001.1TD
über Außenwand
13(x)
über Dach
33(x)
