Serial-ATA-2 RAID 0/1 Controller
1. Beschreibung
Der EX-3501-L ist ein Serial-ATA-2 Low Profile PCI-Express Controller mit RAID 0/1&
0+1 Funktion und vier Anschlüssen für Serial-ATA Festplatten. Das Bios unterstützt Boot
Optionen und RAID Funktionen. Für die Einstellungen der I/O Adressen und Interrupts
sind keine Jumper notwendig. Die EX-3501-L kann zusätzlich zu den Mainboard IDE An-
schlüssen betrieben werden und unterstützt auch Festplatten über 128GB. Sie unterstützt
Datenübertragungsraten von bis zu 3Gbit pro Sekunde.

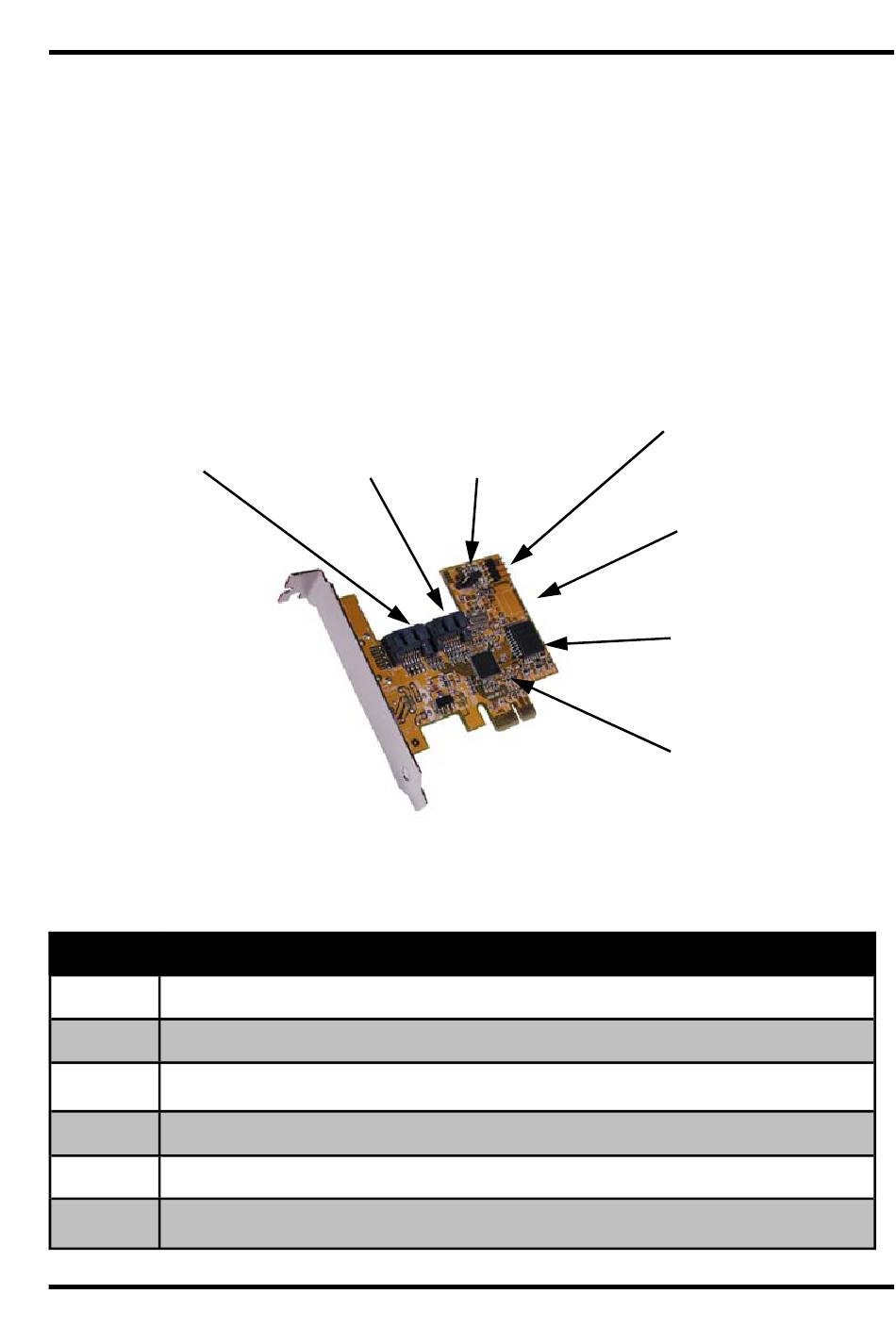

2. Layout
J4:
SATA-2
Anschluss 0
Name
Funktion
J4
SATA-2 Anschluss 0 (extern) Kanal 0
J1
SATA-2 Anschluss 1 (intern) Kanal 1
J7
Pins zum Anschluss der im PC Gehäuse integrierten LED´s
J6
Anschluss für Stromversorgung der Karte direkt über PC-Netzteil
JP2
ENA: BIOS AN / DIS: BIOS AUS
J1:
SATA-2
Anschluss 1
JP2:
BIOS
Ein/Aus
Seite 3
EX-3501-L
J7:
LED´s pins
Anschluss 0+1
J6:
Netzteil
Anschluss
BIOS
Boot ROM
SATA-2 Chipset
Sil 3132
