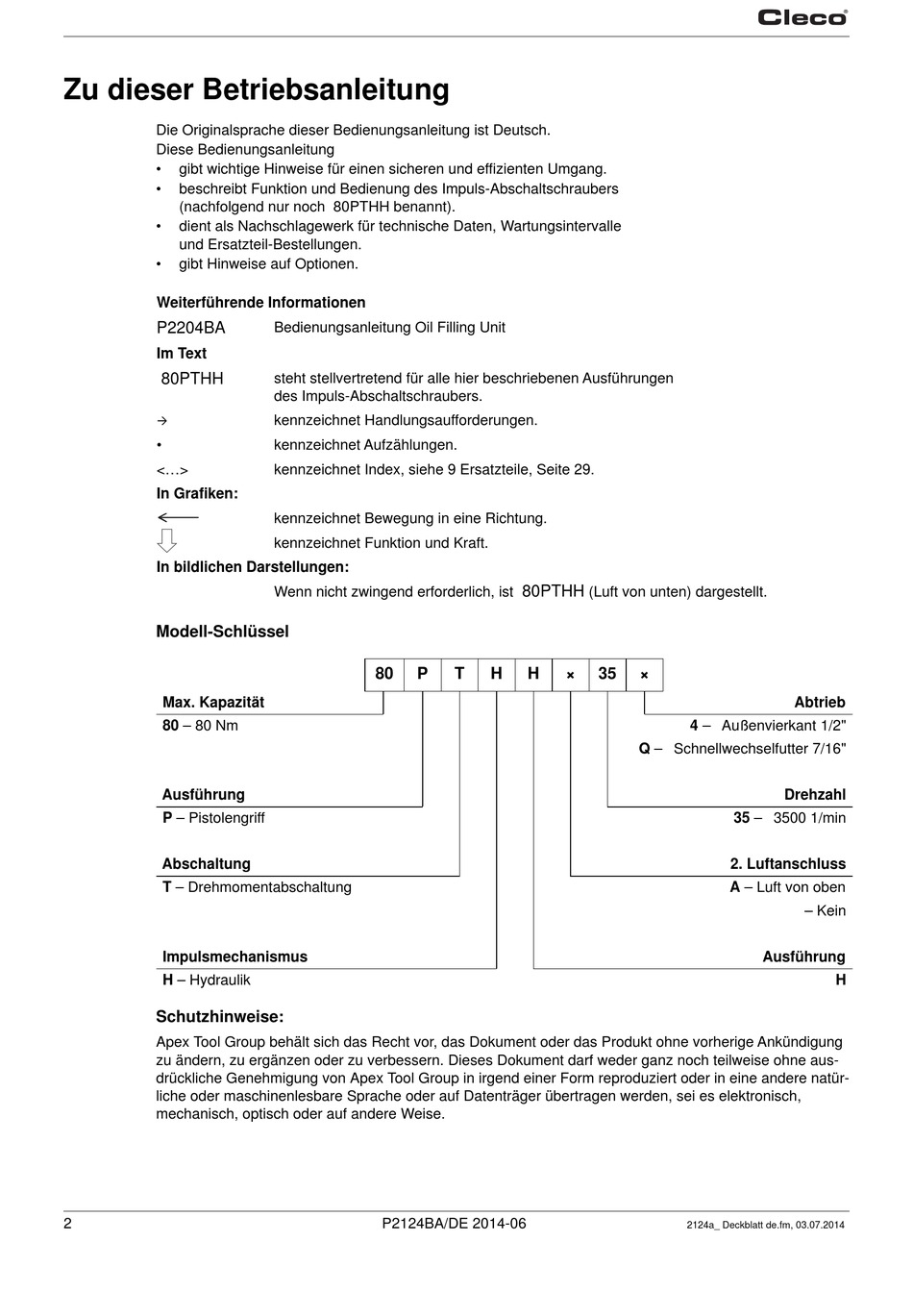

Zu dieser Betriebsanleitung
Die Originalsprache dieser Bedienungsanleitung ist Deutsch.
Diese Bedienungsanleitung
•
gibt wichtige Hinweise für einen sicheren und effizienten Umgang.
•
beschreibt Funktion und Bedienung des Impuls-Abschaltschraubers
(nachfolgend nur noch 80PTHH benannt).
•
dient als Nachschlagewerk für technische Daten, Wartungsintervalle
und Ersatzteil-Bestellungen.
•
gibt Hinweise auf Optionen.
Weiterführende Informationen
P2204BA
Im Text
80PTHH
•
<...>
In Grafiken:
In bildlichen Darstellungen:
Modell-Schlüssel
Max. Kapazität
80 – 80 Nm
Ausführung
P – Pistolengriff
Abschaltung
T – Drehmomentabschaltung
Impulsmechanismus
H – Hydraulik
Schutzhinweise:
Apex Tool Group behält sich das Recht vor, das Dokument oder das Produkt ohne vorherige Ankündigung
zu ändern, zu ergänzen oder zu verbessern. Dieses Dokument darf weder ganz noch teilweise ohne aus-
drückliche Genehmigung von Apex Tool Group in irgend einer Form reproduziert oder in eine andere natür-
liche oder maschinenlesbare Sprache oder auf Datenträger übertragen werden, sei es elektronisch,
mechanisch, optisch oder auf andere Weise.
2
Bedienungsanleitung Oil Filling Unit
steht stellvertretend für alle hier beschriebenen Ausführungen
des Impuls-Abschaltschraubers.
kennzeichnet Handlungsaufforderungen.
kennzeichnet Aufzählungen.
kennzeichnet Index, siehe 9 Ersatzteile, Seite 29.
kennzeichnet Bewegung in eine Richtung.
kennzeichnet Funktion und Kraft.
Wenn nicht zwingend erforderlich, ist
80
P
P2124BA/DE 2014-06
80PTHH
(Luft von unten) dargestellt.
T
H
H
×
35
×
Abtrieb
4 – Außenvierkant 1/2"
Q – Schnellwechselfutter 7/16"
Drehzahl
35 – 3500 1/min
2. Luftanschluss
A – Luft von oben
– Kein
Ausführung
2124a_ Deckblatt de.fm, 03.07.2014
