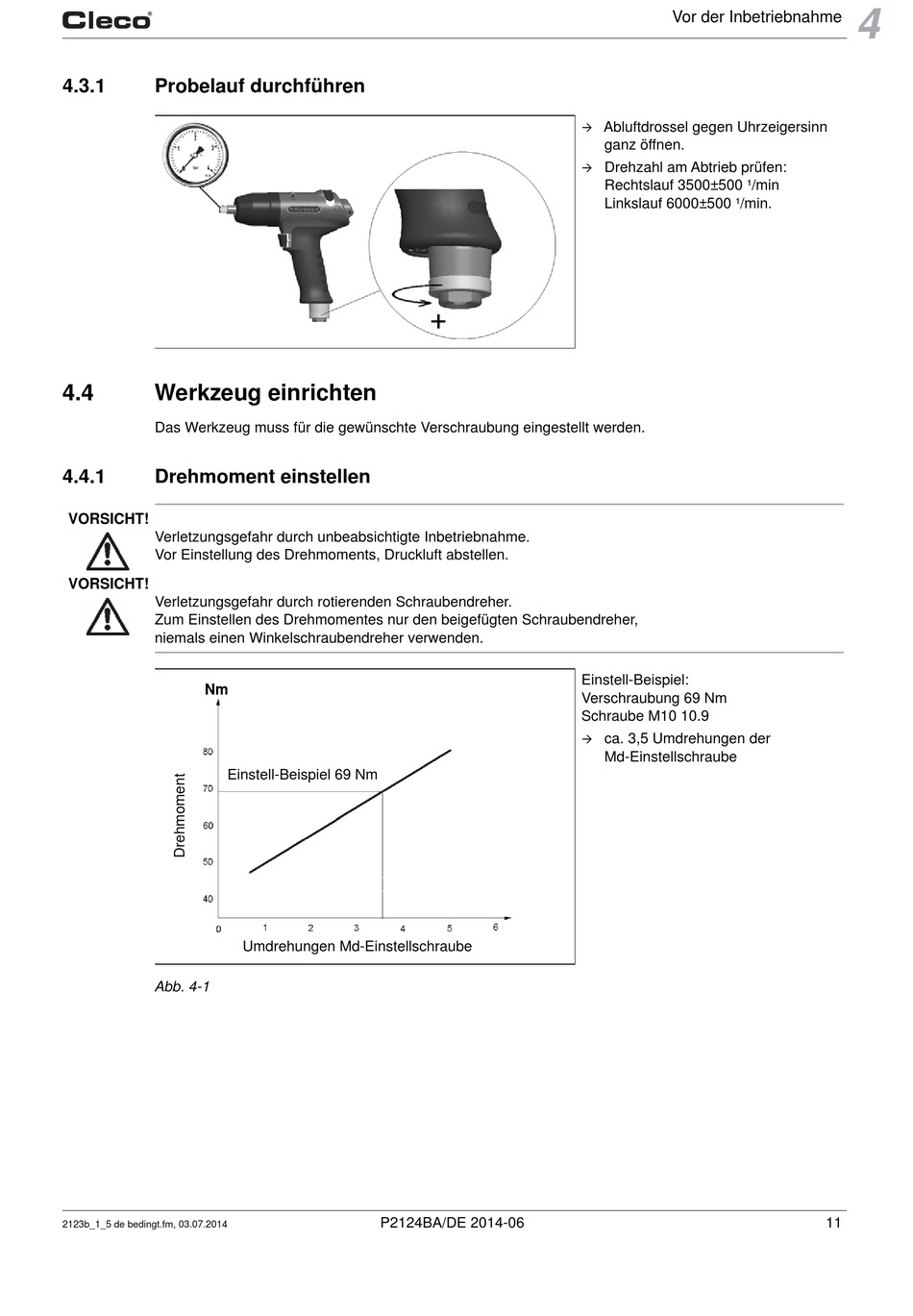

4.3.1
Probelauf durchführen
4.4
Werkzeug einrichten
Das Werkzeug muss für die gewünschte Verschraubung eingestellt werden.
4.4.1
Drehmoment einstellen
VORSICHT!
Verletzungsgefahr durch unbeabsichtigte Inbetriebnahme.
Vor Einstellung des Drehmoments, Druckluft abstellen.
VORSICHT!
Verletzungsgefahr durch rotierenden Schraubendreher.
Zum Einstellen des Drehmomentes nur den beigefügten Schraubendreher,
niemals einen Winkelschraubendreher verwenden.
Nm
Einstell-Beispiel 69 Nm
Abb. 4-1
2123b_1_5 de bedingt.fm, 03.07.2014
Umdrehungen Md-Einstellschraube
P2124BA/DE 2014-06
Vor der Inbetriebnahme
Abluftdrossel gegen Uhrzeigersinn
ganz öffnen.
Drehzahl am Abtrieb prüfen:
Rechtslauf 3500±500 ¹/min
Linkslauf 6000±500 ¹/min.
Einstell-Beispiel:
Verschraubung 69 Nm
Schraube M10 10.9
ca. 3,5 Umdrehungen der
Md-Einstellschraube
4
11
