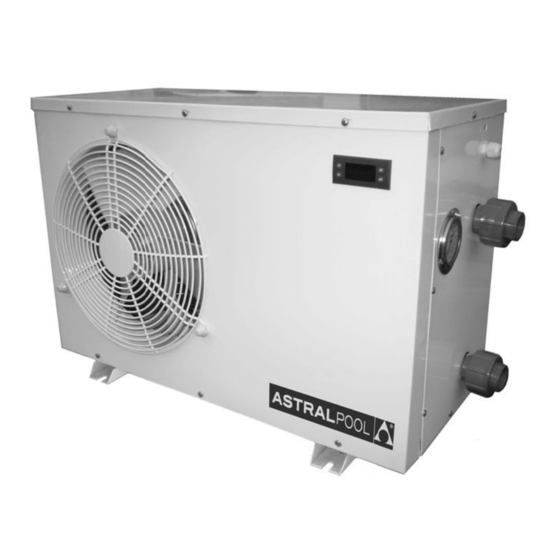

Astralpool BLM200 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
MODELS
BLM200
BLM400
BLM600
BLM800
BLT800
CODES
41434-004
41435-004
41436-004
43505-004
43862-004
HEAT PUMP
Instruction manual
BOMBA DE CALOR PARA PISCINA
Manual de instrucciones
POMPE À CHALEUR
Manuel d´instructions
WÄRMEPUMPE
Bedienungsanleitung
POMPA DI CALORE
Manuale delle instruzioni
WARMTEPOMP
Handleiding met instructies
BOMBA DE CALOR
Manual de instruções
We reserve to change all of part of the articles or contents of this document, without prior notice.
Nos reservamos el derecho de cambiar total o parcialmente las características de nuestros artículos o contenido de este documento sin previo aviso.
Nous nous réservons le droit de modifier totalement oru en partie les caracteristiques de nos articles ou le contenu de ce document san pré avis.
Wir behalten uns das recht vor die eigenschaften unserer produkte oder den inhalt diese prospektes teilweise oder wollstanding, ohne vorherige benachichtigung su andern.
Ci riservamo il diritto di cambiare totalemente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contenuto di questo documento senza nessum preavviso.
Wij behouden ons het recht voor geheel of gedeeltelijk de kenmerken van onze artikelen of de inhouk van deze handleiding zonder voorafgaand bericht te w jzigen.
i
Reservamo-nos no dereito de alterar, total ou parcialmente as caracteristicas os nossos artigos ou o conteúdo deste documento sem aviso prévio.
V.2009-12-01
www.astralpool.com
Inhaltsverzeichnis
Verwandte Anleitungen für Astralpool BLM200
Inhaltszusammenfassung für Astralpool BLM200
- Seite 1 MODELS BLM200 BLM400 BLM600 BLM800 BLT800 CODES 41434-004 41435-004 41436-004 43505-004 43862-004 HEAT PUMP Instruction manual BOMBA DE CALOR PARA PISCINA Manual de instrucciones POMPE À CHALEUR Manuel d´instructions WÄRMEPUMPE Bedienungsanleitung POMPA DI CALORE Manuale delle instruzioni WARMTEPOMP Handleiding met instructies BOMBA DE CALOR Manual de instruções...
- Seite 3 BOMBA DE CALOR ASTRAL CALOR SERIES ASTRAL CALOR · SISTEMA AIRE/AGUA ASTRAL CALOR HEAT PUMP - ASTRAL CALOR SERIES · AIR/WATER SYSTEM POMPE À CHALEUR ASTRAL CALOR - SÉRIES ASTRAL CALOR · SYSTÈME AIR/EAU WÄRMEPUMPE ASTRAL CALOR - ASTRAL CALOR SERIE · LUFT-WASSER-SYSTEM OMPA DI CALORE ASTRAL CALOR - SERIE ASTRAL CALOR ·...
- Seite 5 FRANÇAIS 1. INTRODUCTION ..............45 2.
- Seite 62 TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE 8 GRUNDSÄTZLICHE PUNKTE. (Vor Inbetriebnahme aufmerksam lesen) Zustand des Geräts bei Erhalt überprüfen. Ist die Einheit beschädigt oder nicht vollständig zugestellt, im Lieferschein vermerken und sofort eine Reklamation an die Versandfirma senden. Das Installationshandbuch muss unbedingt dem Installateur übergeben werden. Handbuch aufmerksam lesen und Anweisungen zu Sicherheit, Einsatz und Handling des Produkts genau befolgen.
-
Seite 63: Einleitung
ASTRAL CALOR WÀRMEPUMPE 1. EINLEITUNG Wir danken Ihnen für den Kauf der Wärmepumpe zum Heizen von Außenschwimmbecken. Mit diesem Produkt stellen wir Ihnen 20 Jahre Erfahrung zur Verfügung, die unser Unternehmen im Bereich von Schwimmbadklimatisierung gesammelt hat. Darüber hinaus sind darin technische Fortschritte integriert, mit denen Ihre Wärmepumpe die definitive Lösung zur Klimatisierung Ihres Schwimmbeckens bietet und somit Ihre jährliche Badesaison verlängert. -
Seite 64: Störungen
TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE B. Störungen - Jeglicher Eingriff am Kühlkreislauf muss gemäß den gültigen Sicherheitsnormen erfolgen: Auffangen von Kühlflüssigkeiten, Schweißungen mit Stickstoff, usw. - Jeglicher Schweißeingriff muss von qualifizierten Schweißern durchgeführt werden. - Für Geräte, die mit R-407-C befüllt sind, siehe spezifische Anweisungen in der Betriebsanleitung. - Schläuche dürfen nur durch Kupferschläuche ersetzt werden, die der Norm NF EN 12735-I entsprechen. - Seite 65 ASTRAL CALOR WÀRMEPUMPE ACHTUNG...
-
Seite 66: Installationsbedingungen
TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE B. Installationsbedingungen Einheit nicht in der Nähe einer entzündlichen Gasquelle installieren; es könnte es zu einem Gasleck kommen und das wiederum zu einer Explosion führen. WARNUNG SPEZIFISCHE ANGABEN: Der Betreiber ist verpflichtet, sich mit einer spezialisierten Firma in Verbindung zu setzen, die über Erfahrung im Bereich von Installation und Reparatur von Wärmepumpen verfügt. -
Seite 67: Innenaufbau
ASTRAL CALOR WÀRMEPUMPE ASTRAL CALOR BLM200 BLM400 BLM600 BLM800 BLT800 MODELL 41434-004 41435-004 41436-004 43505-004 43862 -004 Wert BTU/H 14000 29000 45000 72000 72000 HEIZLEISTUNG 4200 8500 13500 21000 21000 ANSCHLUSSLEISTUNG 1700 2600 4500 4500 LEISTUNGSKOEFFIZIENT NOMINALE 12,0 STROMSTÄRKE 230/1/50... -
Seite 68: Inbetriebnahme Der Wärmepumpe
TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE 5. INBETRIEBNAHME DER WÄRMEPUMPE A. Installationsregeln Der Aufstellungsort des Geräts muss bestimmten Kriterien entsprechen: · Das Gerät muss auf eine feste Unterlage befestigt werden (aus Beton oder Fahrgestell aus Hartstahl) und vor Überschwemmungsgefahren geschützt sein. ·... -
Seite 69: Elektrisches Schaltbild Der Wärmepumpe
· Die Wärmepumpe ist für einen allgemeinen Versorgungsanschluss von mit Erdung ausgelegt. · Kabelquerschnitt . Dieser Querschnitt ist indikativ und muss entsprechend den Erfordernissen und Bedingungen der Installation angepasst werden. · Der erlaubte Toleranzwert für Spannungsschwankungen liegt in Betrieb bei +/- 10%. BLM200 BLM400 BLM600 BLM800... -
Seite 70: Beschreibung Und Funktion Des Reglers
TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE E. Beschreibung und Funktion des Reglers HANDBUCH DES NA8824 Zusammenfassung der Hauptfunktionen und technischen Daten Hauptfunktionen: Der Regler ist die spezielle Kontrollvorrichtung des Wärmepumpenheizung und enthält 2 Temperatursensoren (Wasser- und Außentemperatur), zwei Steuerausgänge (Kompressor und Abtauvorrichtung) und einen Eingang für das Alarmsignal (zum Schutz vor hohen bzw. - Seite 71 ASTRAL CALOR WÀRMEPUMPE Bedeutung der Symbole auf dem Bedienfeld Nachfolgend sind die Funktionen der LED des Bedienfelds dargestellt: Bedeutung der LED Bildschirmanzeigen Der LED Bildschirm zeigt normalerweise die Temperatur an. Wird “SHr” angezeigt, bedeutet das, dass der Temperatursensor kurz ist, während “OPE” bedeutet, dass der Temperatursensor offen ist. Im Alarmmodus erscheinen abwechselnd die Temperatur und der Alarmcode (Axx).
- Seite 72 TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE Temperatureinstellung “Set” Taste mindestens 2 Sekunden gedrückt halten und danach Temperatureinstellmodus wählen. Der LED Bildschirm zeigt die Einstelltemperatur an. Danach kann der Parameter anhand der Tasten “ ” oder “ ” geändert werden. (“ ” ergänzt 0,1 C° und die Taste “...
- Seite 73 ASTRAL CALOR WÀRMEPUMPE...
- Seite 74 TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE Grundlegende Funktionsprinzipien Temperatursteuerung Der Regler verfügt über zwei Temperatursteuerungsmodi: Kühlen und Heizen (F29). Der Temperaturkontrollpunkt wird mit Hilfe der “Temperatureinstellung” (F11 oder kurzfristiges Drücken der Taste “Set” zum Einstellen) und der “Differenztemperatur” gesteuert (F12). Im Kühlmodus, beginnt der Regler zu kühlen, wenn die Temperatur an der Temperaturanzeige höher ist als die “Temperatureinstellung + Temperaturdifferenz”...
-
Seite 75: Verfahren Zur Inbetriebnahme Des Geräts
ASTRAL CALOR WÀRMEPUMPE Außenalarm Der Regler kann einen Schaltwert anschließen als externe Alarmquelle (Pin 4, 5). Wir der externe Alarm aktiviert, stoppt der Regler, zeigt den Alarmcode “A11” und gibt ein Alarmsignal aus. Das externe Alarmsignal beinhaltet fünf Modi (F50): ·... -
Seite 76: Einstellarbeiten An Der Wärmepumpe Bei Erstbetrieb
TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE Vor jeglicher Inbetriebnahme ist folgendes zu überprüfen: · die korrekte Befestigung der hydraulischen Anschlüsse (Eingang / Ausgang des Austauschers) · die korrekte Befestigung der elektrischen Kabel an die Anschlussklemmen. Schlecht verbundene Klemmanschlüsse können zum Erhitzen des Anschlussblocks führen. ·... -
Seite 77: Wartungsanweisungen
ASTRAL CALOR WÀRMEPUMPE 9. WARTUNGSANWEISUNGEN Dieses Verfahren muss zwingend von einer qualifizierten Fachkraft durchgeführt werden. Es wird mindestens ein Mal im Jahr durchgeführt und beinhaltet verschiedene Tätigkeiten: · Reinigung des hinteren Verdunsters mit Hilfe eines dünnen Pinsels und einem Schuss sauberen und chlorfreien Wassers ·... - Seite 78 TECHNISCHES HANDBUCH. INBETRIEBNAHME UND BETRIEBSWEISE In Bezug auf die Herstellung des Produkts und den korrekten, umweltfreundlichen Umgang bei der Produktentsorgung wurden eine Reihe Normen festgelegt, die zu beachten sind und die darauf abzielen die Abfallmenge an elektrischen und elektronischen Geräten und die Gefahren der Komponenten zu redu-zieren;...
-
Seite 79: Allgemeines
ASTRAL CALOR WÀRMEPUMPE GARANTIEZERTIFIKAT 1. ALLGEMEINES 1.1 Im Einvernehmen mit diesen Verfügungen garantiert der Verkäufer, dass das Produkt , das dieser Garantie entspricht (“das Produkt”) im Moment der Lieferung keinerlei Mängel aufweist. 1.2 Die Garantiezeit des Produkts beträgt zwei (2) Jahre und beginnt mit der Übergabe an den Käufer. 1.3 Kommt es während der Garantiezeit zu einem Mangel am Produkt und informiert der Käufer den Verkäufer, muss der Verkäufer das Produkt auf eigene Kosten ersetzen oder reparieren an dem Ort der ihm richtig erscheint, außer dies wäre unmöglich oder unverhältnismäßig. - Seite 134 Declares under their own responsibility that all the heatpumps: ASTRAL CALOR Manufactured since 31/07/2008, independent of the serial number, are in compliance with: Machine safety directive 2006/42/EC. Electromagnetic compatibility directive 2004/108/EC and its modifications. Low-voltage equipment directive 2006/95/EC. Directive 2000/14/CE concerning noise produced by equipment for outdoors use, as amended by Directive 2005/88/EC.
- Seite 136 MADE IN CHINA DISTRIBUTED BY: / DISTRIBUIDO POR: / DISTRIBUÉ PAR: / VERTRIEB DURCH: / DISTRIBUITO DA: / GELEVERD DOOR: WE RESERVE THE RIGHT TO CHANGE ALL OR PART OF THE FEATURES OF THE ARTICLES OR CONTENTS OF THIS DOCUMENT, WITHOUT PRIOR NOTICE.
