Verwandte Anleitungen für Nordmende RIFF70301NMA+
Inhaltszusammenfassung für Nordmende RIFF70301NMA+

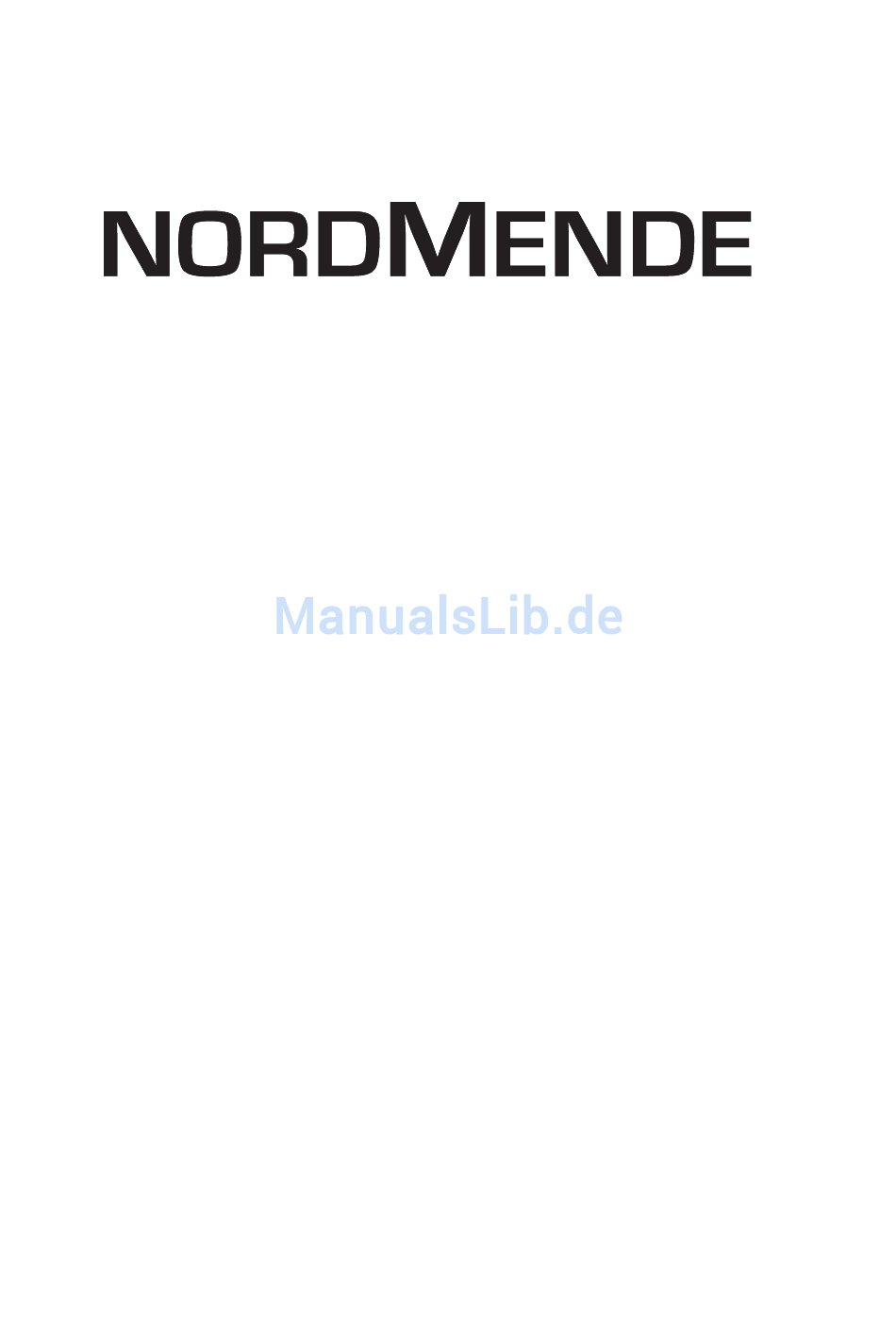

- Seite 1 BUILT-IN COMBI REFRIGERATOR Fridge - Freezer Instruction booklet EINBAU KÜHL GEFRIERKOMBINATION Bedienungsanleitung RIFF70301NMA+...
-
Seite 2: Inhaltsverzeichnis
Contents BEFORE USING THE APPLIANCE ............2 Safety Instructions ..................2 Recommendations ..................3 Switching On the Appliance .................4 HOW TO OPERATE THE APPLIANCE ............. 5 Thermostat Setting ..................5 Combi Models with Single Compressor ..............5 Display Panel ....................5 Super Freeze and low ambient switch ............6 Turning On The Appliance ................6 Accessories .................... -
Seite 3: Before Using The Appliance
PART - 1. BEFORE USING THE APPLIANCE Safety Instructions • If the model contains R600a-see name plate under refrigerant (the coolant isobutene), naturals gas that, is very environmentally friendly but also combustible. When transporting and installing the unit care must be taken to ensure that none of the refrigeration circuit components become damaged. In the event of damage avoid naked flames or ignition sources and ventilate the room in which the unit is placed for a few minutes. -
Seite 4: Recommendations
Recommendations ! Warning: Do not use mechanical devices or other artificial means to accelerate the defrosting. process. Do not use electrical appliances in the food storage of the appliance. Keep the appliance ventilation openings free. Do not damage the refrigerator’s refrigerant circuit. -
Seite 5: Switching On The Appliance
• The appliance is not intended for use by people (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. -
Seite 6: How To Operate The Appliance
PART - 2. HOW TO OPERATE THE APPLIANCE Thermostat Setting Combi Models with Single Compressor Super Thermostat Alarm Sup Freeze Button Power Freeze Knob The freezer and refrigerator thermostats automatically regulates the inside temperature of the compartments. By rotating the knob from position 1 to 5, colder temperatures can be obtained. -
Seite 7: Super Freeze And Low Ambient Switch
Super Freeze and low ambient switch (In some models) 0 : OFF position. Low ambient I : ON position. temperature control switch a) Super freezing : If ambient temperature is more than 18 °C, This switch can be used as superfreeze switch. For freezing the fresh food or when the RED lamp is light. -
Seite 8: Accessories
Accessories Ice tray • Fill the ice tray with water and place in freezer compartment. • After the water completely turned into ice, you can twist the tray as shown below to get the ice cube. Bottle holder In order to prevent the bottles to slip or fall over you can use the bottle holder. -
Seite 9: Cleaning And Maintenance
• Always mark the date and the content on the pack and do not exceed the stated storage time. • In case of a power failure or malfunction, the freezer compartment will maintain a sufficiently low temperature for food storage. However, avoid opening the freezer door to slow down the temperature rise within the freezer compartment. • The maximum amount of fresh foods that can be loaded in the freezer within 24 hours is indicated on the name plate ( see Freezing Capacity). -
Seite 10: Defrosting The Refrigerator Compartment
Defrosting the Refrigerator Compartment • Defrosting occurs automatically in refrigerator compartment during operation; the defrost water is collected by the evaporating tray and evaporates automatically. • The evaporating tray and the defrost water drain hole should be cleaned periodically with defrost drain plug to prevent the water from collecting on the bottom of the refrigerator instead of flowing out. -
Seite 11: Replacing The Refrigerator Light Bulb
3. If there is still water on the freezer floor, you can clear it away by using a sponge. • Clean the interior by hand with lukewarm water and a little detergent. Never use abrasive products or aggressive cleaning agents. • Dry the inside of the unit, plug on the mains, and set the thermostat knob to position “5”. After 24 hours, reset the thermostat to the desired position. -
Seite 12: Before Calling Your After Sales Service
PART - 6. BEFORE CALLING YOUR AFTER SALES SERVICE If your refrigerator is not working properly, it may be a minor problem, therefore check the following. The appliance does not operate, Check if; • There is a power failure, • The mains plug is not properly plugged in, or is loose • The thermostat setting is on position “0”, • The socket is defective. - Seite 13 IMPORTANT NOTES: • In case of a sudden power loss or disconnecting and reconnecting of the plug to the electrical socket, the compressor protective thermal element will be opened as the pressure of the gas in the cooling system of your refrigerator has not yet been balanced. 4 or 5 minutes later, your refrigerator will start to operate;...
-
Seite 14: Parts Of The Appliance And The Compartments
PART - 7. PARTS OF THE APPLIANCE AND THE COMPARTMENTS This presentation is only for information about the parts of the appliance. Parts may vary according to the appliance model. 1) Display panel 8) Butter shelf cover 2) Refrigerator shelf 9) Egg shelf 3) Crisper shelf 10) Refrigerator lamp &... -
Seite 15: Electrical Connection (For Uk Type Plug)
ELECTRICAL CONNECTION (FOR UK TYPE PLUG) For your safety please read the following information Warning: This appliance must be earthed. This appliance operates from 220-240 volts and should be protected by a 13 amp fuse in the plug. The appliance is supplied with a standard 13 amp 3-pin mains plug fitted with a 13-amp fuse. Should the fuse require replacement, it must be replaced with a fuse rated at 13 amp and approved to BS1362. - Seite 16 Inhalt VOR DER INBETRIEBNAHME ..............16 Sicherheitshinweise ..................16 Empfehlungen ....................16 Gerät einschalten ..................17 BEDIENUNGSANLEITUNG ..............18 Temperatur einstellen ...................18 Kühl-/Gefrierkombinationen mit einem Kompressor ............18 Schaltbrett ....................19 Schnellgefrieren- und Niedrige Umgebungstemperatur-Schalter ....19 Gerät einschalten ..................20 Zubehör ......................20 Eisschale ........................20 Flaschenhalter .......................20 SPEISEN RICHTIG EINLAGERN ............
-
Seite 17: Vor Der Inbetriebnahme
TEIL 1. VOR DER INBETRIEBNAHME Sicherheitshinweise • Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die auf unsachgemäße Installation und nicht ordnungsgemäßen Betrieb zurückzuführen sind. • ACHTUNG: Achten Sie darauf, dass die Lüftungsöffnungen am Gerät und im Umbauschrank nicht verstopft werden, damit die Luftzirkulation gewährleistet ist. -
Seite 18: Gerät Einschalten
• Tauen Sie niemals das Gerät unter Verwendung von anderen elektrischen Geräten (Haartrockner u.Ä.) ab. Verwenden Sie auch keine künstlichen Enteisungsmittel und keine spitzen Metallgegenstände, um das Eis vom Gefrierbereich zu entfernen, damit das Kühlsystem nicht beschädigt wird. • Keine elektrischen Geräte im Kühl- oder Gefrierbereich... -
Seite 19: Bedienungsanleitung
• Sollte das Netzkabel beschädigt sein, muss er durch den Werkskundendienst oder einen entsprechend qualifizierten Fachmann ausgetauscht werden, um Schäden zu vermeiden. • Der Hersteller übernimmt keinerlei Haftung im Falle einer nicht ordnungsgemäßen Ausführung des Erdungsanschlusses, der in dieser Bedienungsanleitung beschrieben ist. • Bei der ersten Inbetriebnahme könnte das Gerät Geruch entwickeln, der jedoch rasch verschwindet, sobald das Gerät anfängt zu kühlen. -
Seite 20: Schaltbrett
Für 3200 A+ Geräte Das mit dem Symbol markierte Gefrierfach wird für die Lagerung gefrorener Nahrungsmittel und zum Einfrieren frischer oder gekochter Nahrungsmittel verwendet. Es dient auch für die Herstellung von Eiswürfeln. Das obere, mit dem Symbol markierte Regal des Gefrierteils ist besonders für die Lagerung von Eiskrem oder von gefrorenen Nahrungsmitteln mit kurzer Aufbewahrungsdauer geeignet. -
Seite 21: Gerät Einschalten
Gerät einschalten Nachdem das Gerät an das Stromnetz angeschlossen wurde, versichern Sie sich, dass die grüne Betriebsanzeige leuchtet. Stellen Sie dann den Temperaturregler des Kühlschranks und des Gefrierschranks auf eine Position zwischen 2 und 4 (bitte beachten Sie, dass für eine optimale Kälte im Geräteinneren die Thermostatregler beider Kühlbereiche zwischen den Position 2 und 4 eingestellt werden sollten). -
Seite 22: Gefrierschrank
• Fleisch sollte grundsätzlich in geschlossenen Behältnissen aufbewahrt werden, am besten auf der Glasablage über den Gemüseschalen, da hier die Temperatur am kältesten ist. • Obst und Gemüse können auch ohne Schutzfolie im Gemüsefach aufbewahrt werden. • Um Kälteverlust zu verhindern, vermeiden Sie es, die Tür unnötigerweise zu öffnen oder sie zu lange geöffnet zu halten. -
Seite 23: Reinigung Und Wartung
TEIL 4. REINIGUNG UND WARTUNG • Vor der Reinigung Stecker aus der Steckdose ziehen. • Gerät nicht mit Wasser übergießen. • Der Kühlraum sollte in regelmäßigen Abständen gereinigt werden. Benutzen Sie hierfür eine Lösung aus lauwarmem Wasser und Natron. • Zubehörteile separat mit Seifenwasser reinigen. Nicht in den Geschirrspüler geben. -
Seite 24: Gefrierschrank Abtauen
Gefrierschrank abtauen ACHTUNG: Um den Gefrierschrank abzutauen, verwenden Sie niemals spitze Metallgegenstände, da diese den Kühlkreislauf beschädigen könnten. Mit der Zeit bildet sich in einigen Bereichen des Gefrierschranks eine Reifschicht. Diese sollte in regelmäßigen Abständen entfernt werden (verwenden Sie, falls mitgeliefert, den Eisschaber aus Kunststoff). -
Seite 25: Innenlampe Des Kühlschranks Wechseln
Innenlampe des Kühlschranks wechseln 1. Ziehen Sie den Netzstecker von der Steckdose. 2. Drücken Sie die Schutzabdeckung der Glühlampe (A) vorsichtig an deren Seiten, um die Einrastzungen zu lösen, um nehmen Sie die Schutzabdeckung ab. 3. Ersetzen sie die Glühbirne (B) mit einer neuen gleichen Typs (maximal 15W). - Seite 26 Das Gerät gibt Geräusche von sich: Das Kühlmittel, das in den Leitungen des Kühlkreislaufs zirkuliert, erzeugt naturgemäß ein gewisses Geräusch (wie ein leichtes Gurgeln), auch wenn der Kompressor nicht in Betrieb ist. Das ist kein Grund zur Beunruhigung, sondern ist als völlig normal anzusehen. Sollten Sie andersartige Geräusche wahrnehmen, versichern Sie sich, • dass das Gerät korrekt installiert ist, wie in der Installationsanleitung beschrieben.
-
Seite 27: Innenausstattung Und Zubehörteile
TEIL 7. INNENAUSSTATTUNG UND ZUBEHÖRTEILE Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren. 1) SCHALTBRETT 2) KÜHLSCHRANKABLAGE 3) GLASABLAGE (ABLAGE ÜBER DER GEMÜSESCHALE) 4) GEMÜSESCHALE 5) FLASCHENKONSOLE 6) MITTLERE KONSOLEN 7) OBERE KONSOLE MIT BUTTERFACH 8) KLAPPE DES BUTTERFACHS 9) EIERHALTER 10) KÜHLSCHRANKLAMPE MIT SCHUTZABDECKUNG... - Seite 28 52074395...
