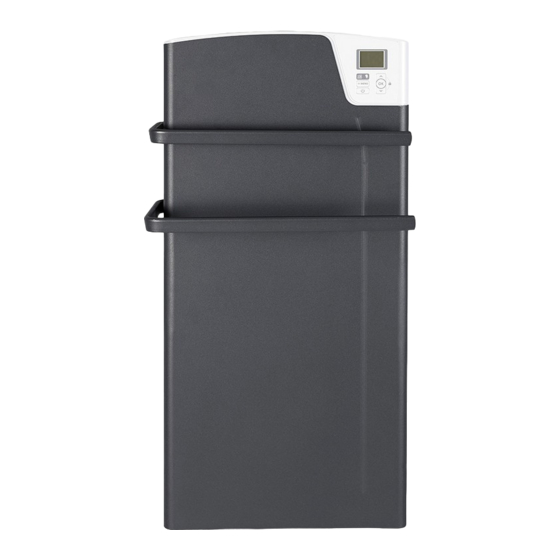

Atlantic KEA Montage- Und Bedienungsanleitung

Elektrischer badheizkörper
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MONTAGE UND BEDIENANLEITUNG
ELEKTRISCHER BADHEIZKÖRPER
Anleitung
aufbewahren

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Atlantic KEA

Inhaltszusammenfassung für Atlantic KEA

  • Seite 1 MONTAGE UND BEDIENANLEITUNG ELEKTRISCHER BADHEIZKÖRPER Anleitung aufbewahren...

  • Seite 2: Inhaltsverzeichnis

    INHALT Sicherheitshinweise…....................2 1 Installation......................3 1.1 – Radiator installieren..................3 1.2 – Wandbefestigung anbringen................4 1.3 – Gerät anschliessen................... 6 1.4 – Gerät auf der Halterung verriegeln..............7 1.5 – Wartung......................7 2 Bedienung......................7 2.1 – Bedienfeld......................7 2.2 –...

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Achtung sehr heisse Oberfläche ACHTUNG : Einige Teile dieses Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist nötig bei Anwesenheit von Kindern und schwachen Personen. -Kinder von weniger als 3 Jahren vom Gerät fernhalten, außer wenn diese dauernd beaufsichtigt werden.

  • Seite 4: Installation

    1 INSTALLATION 1.1 Radiator installieren - Das Gerät sollte im Wohnraum montiert werden. In anderen Fällen wenden Sie sich bitte an Ihren Fach- händler. - Die Montage ist sachgemäß und entsprechend der in dem Land, in dem sie erfolgt, geltenden Normen vorzunehmen (z.

  • Seite 5: Wandhalterung In Mindesthöhe ( 300 Mm Vom Boden )

    1.2.1 Wandhalterung in Mindesthöhe ( 300 mm vom Boden ) Boden Boden Die Wandhalterung auf den Boden Aufhängung nach oben schieben, bis stellen. Die Bohrpunkte A anzeichnen. Deckungsgleichheit mit den zuvor Das sind die unteren markierten Löchern besteht, um die Befestigungspunkte restlichen zwei Löcher zu markieren.

  • Seite 6: Wandhalterung In Beliebiger Höhe

    1.2.2 Wandhalterung in beliebiger Höhe Wenn Sie das Bedienfeld in einer angenehmen Höhe haben wollen, zeichnen Sie diese Höhe an. Die Bohrlöcher befinden sich 175 mm und 559 mm unter dieser Linie. Beispiel : das Bedienfeld soll ca. 1.5 m vom Boden sein ( Mass L ). Boden 4 Die 4 Löcher bohren und dem Wandmaterial entsprechende Dübel einsetzen...

  • Seite 7: Handtuchhalter An Der Wandhalterung Befestigen

    1.2.2 Handtuchhalter an der Wandhalterung befestigen Die Handtuchhalter können links oder rechts montiert werden. Die Halter in die Aus- sparungen einführen Die Schraublöcher der Halterungen und der Wandbefestigung übereinander legen Die Halter mit den 4 gelieferten Schauben befestigen 1.3 Gerät anschliessen - Die Stromversorgung des Gerätes beträgt 230 V 50 Hz.

  • Seite 8: Gerät An Der Wandhalterung Befestigen

    1.4 Gerät an der Wandhalterung befestigen Gerät gemäß Abbildung auf die Halterung S heben. Dann die Laschen der Halterung in die Aussparungen einführen. Die Riegel V zum Verriegeln um eine halbe Umdrehung festziehen. 1.5 Wartung Um die Leistungsfähigkeit des Gerätes zu gewährleisten, sollte 2mal jährlich die unteren und oberen Lüftungsöffnungen mit dem Staubsauger oder einer Bürste gereinigt werden.

  • Seite 9: Gerät Ein-/Ausschalten

    2.3 Heizbetrieb ein-/ausschalten drücken. Die Voreinstellung ist 19°C. 2.3.1 LCD Schirm aktivieren Der LCD Schirm schaltet nach 10 Sekunden ab, wenn keine Einstellungen durchgeführt werden. Auf irgendeine Taste drücken, um ihn einzuschalten. 2.4 Bedienfeld ver-/entriegeln Die Tasten gleichzeitig drücken und 3 Sekunden halten. Das Pikto erscheint und nur ist aktiv.

  • Seite 10: Einstellungen

    Um die interne Programmierung zu ändern, 1 x auf Menü drücken, dann auf drücken, Yes wählen und mit ok bestätigen. 1 – Der Wochentag blinkt, mit ok bestätigen 2 – die Stunde blinkt, mit ok bestätgen 3 – die Stundenleiter blinkt, mit die Komfortzeiten und mit die Eco Zeiten wählen.

  • Seite 11: Programmierung

    4.5 Programmierung ein- bzw. ausschalten oder drücken, dann mit ok bestätigen. 4.6 Eichen des Gerätes Nach einiger Zeit im Heizbetrieb ist es möglich, dass Sie mit einem Thermometer eine unterschiedliche Temperatur zum Thermostat messen. Der Radiator kann in diesem Fall geeicht werden. oder drücken, um den Eichungswert zu wählen ( zwischen -3 und 3 ), dann mit ok bestätigen.
  • Seite 12 Geräts nicht unterbrochen hat. Überprüfen Sie die Lufttemperatur im Raum: ist sie zu hoch, wird das Heizpiktogramm nicht angezeigt - das Gerät heizt nicht. Das Gerät heizt ständig. Stellen Sie sicher, dass das Gerät keinem Luftzug ausgesetzt ist und die Temperatureinstellung nicht verändert wurde.
  • Seite 13 Das Gerät reagiert nicht auf Überprüfen Sie die richtigen Befehle : Befehle der Steuerleitung Befehl Schwingung zu Neutral Modus Komfort 230 V 3Sek./5 Min. Komfort – 1 230 V 7Sek./5 Min. Komfort – 2 230 V -155 V negativ Frostschutz +155 V positiv Stopp Die Befehle Netzentlastung und Frostschutz sind vorrangig.

  • Seite 14: Geräte Identifikation

    Die Garantie gilt für 2 Jahre ab Installations- bzw. Kaufdatum und kann sich ohne Nachweise nicht länger als 30 Monate über das Erzeugungsdatum hinaus erstrecken. Atlantic garantiert den Austausch oder Lieferung der als schadhaft anerkannten Teile, jegliche Schadenshaftpflicht ist ausgeschlossen.
