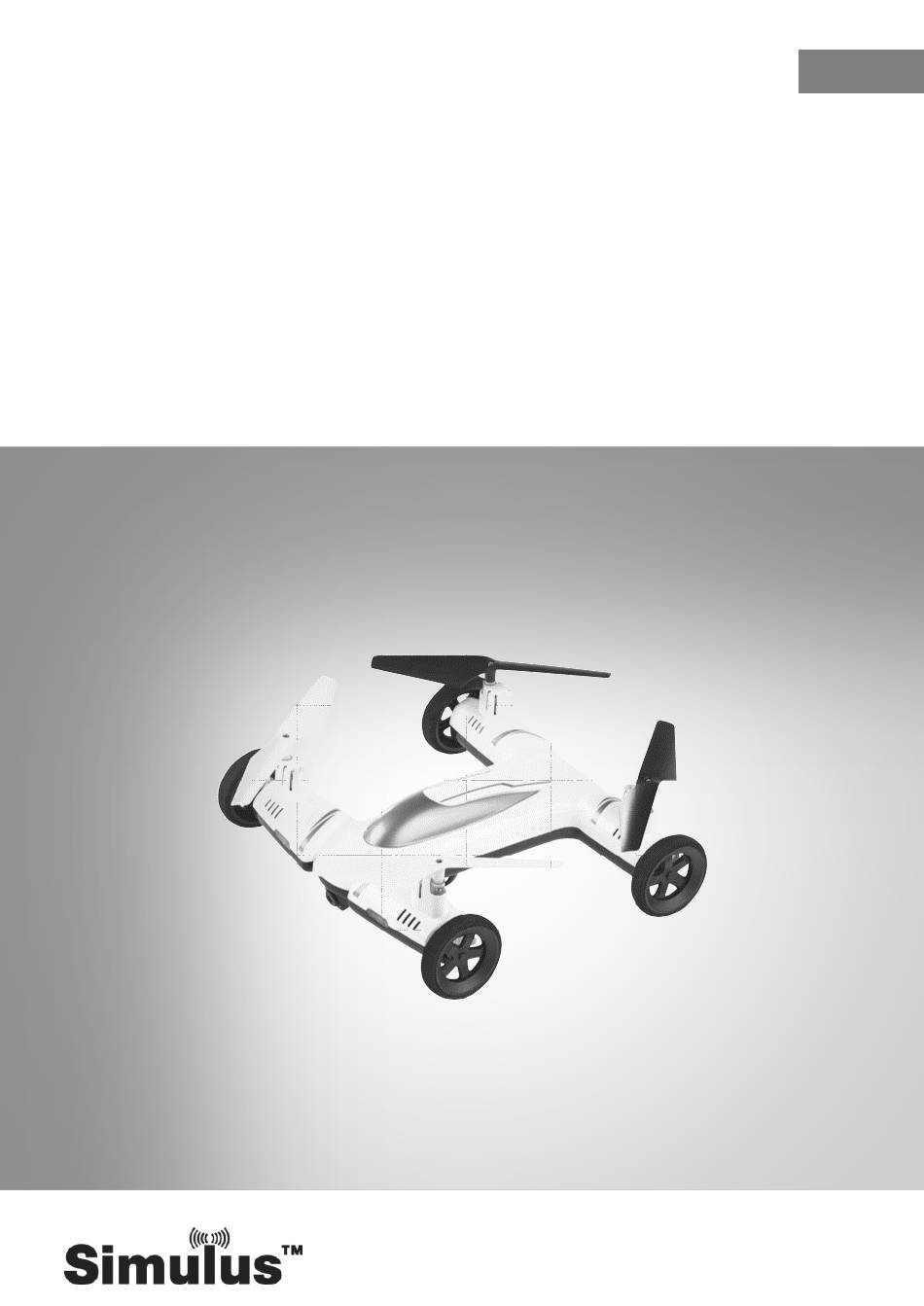

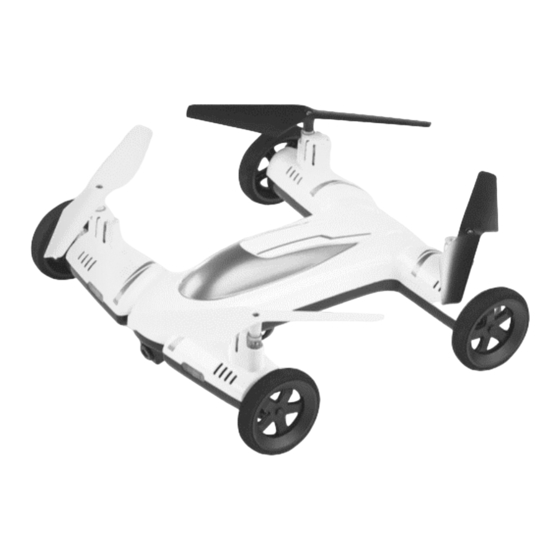

- Seite 1 2in1-Quadrocopter und Auto GH-45.car mit HD-Kamera, 2,4-GHz-Fernsteuerung, WLAN und App-Steuerung Bedienungsanleitung NX-9369-675...
-
Seite 2: Inhaltsverzeichnis
Zur Seite fliegen ....................... 14 Rechts-/Linksdrehung ....................14 Vorwärts-Flip ......................15 Rückwärts-Flip ......................15 Rechts-Flip ....................... 16 Links-Flip ........................16 Headless-Modus ...................... 17 Heimkehr-Funktion ....................17 Am Boden (Auto) ......................18 Vorwärts / Rückwärts fahren ..................18 Links-/Rechtskurve....................19 Simulus – www.simulus.de... - Seite 3 Problemlösungen ......................22 Technische Daten ......................23 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Simulus – www.simulus.de...
-
Seite 4: Ihr Neuer Quadrocopter
Oder jagen Sie ihn als Modellauto über den Boden. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Quadrocopter optimal einsetzen können. Lieferumfang 2in1-Quadrocopter und Auto GH-45.car Fernsteuerung mit Smartphone-Halterung Akku USB-Ladekabel ... -
Seite 5: Wichtige Hinweise Zu Beginn
Personen- oder Sachschäden führen. Es besteht Verletzungsgefahr durch rotierende Teile. Halten Sie daher beim Flugbetrieb stets einen ausreichenden Abstand zu Personen (auch zu sich selbst), zu Tieren und Gegenständen ein. Starten und landen Sie den Quadrocopter niemals auf der Hand! Simulus – www.simulus.de... -
Seite 6: Wichtige Hinweise Zu Akkus Und Deren Entsorgung
Zerstörung des Gerätes führen - Brandgefahr. Soll der Akku längere Zeit aufbewahrt werden, empfiehlt sich eine Restkapazität von ca. 30% des Ladevolumens. Vermeiden Sie am Lagerort direkte Sonneneinstrahlung. Die ideale Temperatur beträgt 10 – 20 °C. Simulus – www.simulus.de... -
Seite 7: Wichtige Hinweise Zur Entsorgung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-9369-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Funkanlagen- Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-9369 ein. Simulus – www.simulus.de... -
Seite 8: Produktdetails
Produktdetails Quadrocopter Rotor Reifen Akkufach Ein/Aus-Schalter Kamera Simulus – www.simulus.de... -
Seite 9: Fernsteuerung
Fernsteuerung ► / Rechts-Trimmung Links-Kurven-Trimmung Linker Steuerknüppel OK / Heimkehr-Taste ▼ / Rückwärts-Trimmung Schalt-Taste ◄ / Links-Trimmung Foto-Taste (ohne Funktion) Halterungs-Schacht Betriebs-LED Ein/Aus-Taste Rechts-Kurven-Trimmung ▲ / Vorwärts-Trimmung Video-Taste (ohne Funktion) Flip-Taste Headless-Modus-Taste Rechter Steuerknüppel Simulus – www.simulus.de... -
Seite 10: Inbetriebnahme
(z.B. USB-Netzteil). Die LED des USB-Kabels leuchtet während des Ladvorgangs und erlischt, sobald der Akku vollständig geladen ist. 9. Legen Sie den Akku wieder in das Akkufach. 10. Führen Sie den Strom-Stecker durch die dafür vorgesehen Vertiefung zur Seite raus und verbinden Sie ihn mit Ihrem Quadrocopter. Simulus – www.simulus.de... -
Seite 11: Batterien In Fernsteuerung Einsetzen / Wechseln
Sie dann den gewünschten Winkel der Halterung ein. Bedenken Sie dabei, dass die Fernsteuerung horizontal und nicht vertikal gehalten wird. App installieren Suchen Sie im Google Play Store (Android) oder im App-Store (iOS) nach der kostenlosen App JAD-UFO. Installieren Sie diese auf Ihrem Mobilgerät. Simulus – www.simulus.de... -
Seite 12: Verwendung
Ihres Quadrocopters leuchten beständig, die Betriebs-LED der Fernsteuerung blinkt. 4. Drücken Sie den linken Steuerknüppel langsam erst nach ganz oben (die Betriebs-LED blinkt schnell) und dann nach ganz unten. Die Betriebs-LED der Fernsteuerung leuchtet beständig, die Geräte sind miteinander verbunden. Simulus – www.simulus.de... -
Seite 13: Steuerung
Lassen Sie Ihren Quadrocopter vorwärts (Standard-Modus: Richtung in die die roten LEDs zeigen) fliegen, indem Sie den rechten Steuerknüppel nach oben drücken. Lassen Sie Ihren Quadrocopter rückwärts (Standard-Modus: Richtung in die die grünen LEDs zeigen) fliegen, indem Sie den rechten Steuerknüppel nach unten drücken. Simulus – www.simulus.de... -
Seite 14: Zur Seite Fliegen
Steuerknüppel langsam nach links drücken. Rechts-/Linksdrehung Lassen Sie Ihren Quadrocopter nach links drehen, indem Sie den linken Steuerknüppel nach links drücken. Lassen Sie Ihren Quadrocopter nach rechts drehen, indem Sie den linken Steuerknüppel nach rechts drücken. Simulus – www.simulus.de... -
Seite 15: Vorwärts-Flip
Signalton den rechten Steuerknüppel nach ganz vorne drücken. Rückwärts-Flip Lassen Sie Ihren Quadrocopter eine 360°-Rückwärtsrolle ausführen, indem Sie Ihren Quadrocopter auf mindestens 3 m Höhe aufsteigen lassen, die Flip-Taste drücken und nach dem Signalton den rechten Steuerknüppel nach ganz unten drücken. Simulus – www.simulus.de... -
Seite 16: Rechts-Flip
Signalton den rechten Steuerknüppel nach ganz rechts drücken. Links-Flip Lassen Sie Ihren Quadrocopter eine 360°-Rolle nach links ausführen, indem Sie Ihren Quadrocopter auf mindestens 3 m Höhe aufsteigen lassen, die Flip-Taste drücken und nach dem Signalton den rechten Steuerknüppel nach ganz links drücken. Simulus – www.simulus.de... -
Seite 17: Headless-Modus
Abständen ein Signalton. 2. Drücken Sie die Heimkehr-Taste. Ihr Quadrocopter kehrt zum Ausgangspunkt zurück. HINWEIS: Der Vorgang kann durch erneuten Drücken der Heimkehr-Taste oder durch Drücken des rechten Steuerknüppels in beliebige Richtung abgebrochen werden Simulus – www.simulus.de... -
Seite 18: Am Boden (Auto)
Lassen Sie Ihren Quadrocopter vorwärts (Standard-Modus: Richtung in die die roten LEDs zeigen) fahren, indem Sie den rechten Steuerknüppel nach vorne drücken. Lassen Sie Ihren Quadrocopter vorwärts (Standard-Modus: Richtung in die die grünen LEDs zeigen) fahren, indem Sie den rechten Steuerknüppel nach unten drücken. Simulus – www.simulus.de... -
Seite 19: Links-/Rechtskurve
Quadrocopter bei ruhigen Windverhältnissen fast auf der Stelle, ohne dass Sie eingreifen müssen. Es ist jedoch normal, dass Sie gelegentlich leichte Steuerbewegungen machen müssen, um die Position zu halten. Ausschalten Schieben Sie den Ein/Aus-Schalter auf der Unterseite Ihres Quadrocopters auf die Position OFF. Simulus – www.simulus.de... -
Seite 20: Austausch Defekter Rotoren
Geräte sind miteinander verbunden. 6. Drücken Sie den linken und den rechten Steuerknüppel gleichzeitig nach rechts unten. Halten Sie die Position für 2-3 Sekunden. Die LEDs Ihres Quadrocopters blinken kurz schnell und leuchten dann wieder beständig. Die Werkseinstellungen wurden wiederhergestellt. Simulus – www.simulus.de... -
Seite 21: App
Im Live-Bild haben Sie die Möglichkeit durch Tippen des entsprechenden Symbols Foto- und Video-Aufnahmen zu erstellen. Die Aufnahmen werden in der App gespeichert. Gespeicherte Aufnahmen können über das Live-Bild aufgerufen werden. Tippen Sie einfach auf das folgende Symbol und dann auf den gewünschten Ordner: Simulus – www.simulus.de... -
Seite 22: Einstellungen
Der Flug des Quadrocopters ist unbalanciert. Trimmen Sie die entsprechenden Flugbewegungen (siehe Trimmen). Starten Sie Ihren Quadrocopter von einem ebenen, festen Untergrund aus. Stellen Sie Ihren Quadrocopter nach dem Einschalten so schnell wie möglich auf einen ebenen, festen Untergrund. Simulus – www.simulus.de... -
Seite 23: Technische Daten
3 x Batterien Typ AA (Mignon) Funk-Frequenz 2,45-2,48 GHz Max. Sendeleistung 6 dBm Heimkehr-Funktion Flip-Funktion Höhenautomatik Headless-Modus Geeignetes Alter ab 8 Jahren (unter Aufsicht) Ladekabel ca. 58 cm Maße 375 x 280 x 75 mm Gewicht 310 g Simulus – www.simulus.de... - Seite 24 Kundenservice: 07631 / 360 – 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 15.09.2017 – BS//BR Simulus – www.simulus.de...
- Seite 25 GH-45.car Voiture quadricoptère 2 en 1 wifi 2,4 GHz avec caméra HD intégrée Mode d'emploi NX-9369-675...
- Seite 26 Flip droit ........................16 Flip gauche ......................16 Mode Headless ......................17 Sur le sol (voiture télécommandée) ................18 Rouler vers l'avant / vers l'arrière ................18 Virage à gauche / à droite ..................19 Niveaux de vitesse ..................... 19 Simulus - www.simulus.fr...
- Seite 27 Restaurer les paramètres par défaut ................20 Application ........................21 Connecter un appareil mobile au quadricoptère ............. 21 Commandes ........................21 Images en direct ......................21 Caméra ........................21 Configuration ........................22 Dépannage ........................22 Caractéristiques techniques ................... 23 Simulus - www.simulus.fr...
-
Seite 28: Votre Nouveau Quadricoptère
Afin d’utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu Voiture quadricoptère 2 en 1 GH-45.car Télécommande avec support pour smartphone Batterie Câble de chargement USB ... -
Seite 29: Consignes Préalables
Veillez à ce que ni vos doigts, ni vos cheveux ou vêtements ne se glissent dans les rotors ou les roues dentées. Maintenez vos doigts, votre tête et votre corps à distance des éléments en mouvement afin d'éviter tout risque de blessure. Simulus - www.simulus.fr... -
Seite 30: Consignes Importantes Sur Les Batteries Et Leur Recyclage
Ne laissez pas la batterie chauffer à plus de 60 °C et ne la jetez pas dans le feu : Risque d'explosion, de feu et d'incendie ! Ne court-circuitez pas la batterie. N'essayez jamais d'ouvrir la batterie. Simulus - www.simulus.fr... -
Seite 31: Consignes Importantes Pour Le Traitement Des Déchets
Parlement Européen : 2011/65/UE, 2014/30/UE, et 2014/53/UE. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. Simulus - www.simulus.fr... -
Seite 32: Description Du Produit
Description du produit Quadricoptère Rotor Pneu Compartiment de la batterie Interrupteur marche/arrêt Caméra Simulus - www.simulus.fr... -
Seite 33: Télécommande
Équilibrage ◄ / Gauche Bouton Photo (sans fonction) Ouverture pour support LED de fonctionnement Bouton Marche/Arrêt Équilibrage pour les virages à droite Équilibrage ► / Marche avant Bouton Vidéo (sans fonction) Bouton Flip Touche Mode Headless Levier de commande droit Simulus - www.simulus.fr... -
Seite 34: Mise En Marche
8. Branchez l'autre extrémité du câble USB à une source d'alimentation adaptée (un chargeur secteur USB par exemple). Pendant le chargement, la LED du câble reste allumée ; elle s'éteint dès que la batterie est totalement chargée. 9. Remettez la batterie en place dans son logement. Simulus - www.simulus.fr... -
Seite 35: Mise En Place Et Changement Des Piles De La Télécommande
Réglez l'angle souhaité pour le support. Ce faisant, gardez à l'esprit que la télécommande est tenue à l'horizontale et non à la verticale. Installer l'application Dans Google Play Store (Android) ou dans l'App Store (iOS), recherchez l'application gratuite HTS-UFO. Installez-la sur votre appareil mobile. Simulus - www.simulus.fr... -
Seite 36: Utilisation
4. Poussez sur le levier de commande gauche lentement, d'abord complètement vers le haut (la LED de fonctionnement clignote rapidement), puis complètement vers le bas. La LED de fonctionnement de la télécommande brille en continu. La LED de fonctionnement de la télécommande clignote. Simulus - www.simulus.fr... -
Seite 37: Commandes
LED rouges) en poussant le levier de commande droit vers le haut. Faites voler votre quadricoptère vers l'arrière (Mode standard : direction dans laquelle sont dirigées les LED vertes) en poussant le levier de commande droit vers le bas. Simulus - www.simulus.fr... -
Seite 38: Vol Latéral
Tourner à droite / à gauche Faites tourner votre quadricoptère vers la gauche en poussant le levier de commande gauche vers la gauche. Faites tourner votre quadricoptère vers la droite en poussant le levier de commande gauche vers la droite. Simulus - www.simulus.fr... -
Seite 39: Flip Avant
Pour faire faire un flip arrière à 360° à votre quadricoptère, celui-ci doit voler à au-moins 3 mètres de haut. Appuyez sur la touche Flip et, après le signal sonore, poussez le levier de commande droit complètement vers l'arrière. Simulus - www.simulus.fr... -
Seite 40: Flip Droit
Pour faire faire un flip gauche à 360° à votre quadricoptère, celui-ci doit voler à au-moins 3 mètres de haut. Appuyez sur la touche Flip et, après le signal sonore, poussez le levier de commande droit complètement vers la gauche. Simulus - www.simulus.fr... -
Seite 41: Mode Headless
2. Appuyez sur la touche Retour automatique. Votre quadricoptère revient à son point de départ. NOTE : Vous pouvez interrompre ce processus en appuyant à nouveau sur la touche de retour automatique, ou en poussant le levier de commande droit dans la direction de votre choix. Simulus - www.simulus.fr... -
Seite 42: Sur Le Sol (Voiture Télécommandée)
LED rouges) en poussant le levier de commande droit vers l'avant. Faites rouler votre quadricoptère vers l'arrière (mode Standard : direction dans laquelle sont dirigées les LED rouges) en poussant le levier de commande droit vers le bas. Simulus - www.simulus.fr... -
Seite 43: Virage À Gauche / À Droite
Il est cependant normal que vous deviez de temps en temps actionner légèrement les commandes pour maintenir la position. Éteindre Poussez l'interrupteur ON/OFF (sur le dessous de votre quadricoptère) sur la position OFF. Simulus - www.simulus.fr... -
Seite 44: Remplacement Des Rotors Défectueux
6. Poussez simultanément les deux leviers de commande en bas à droite. Maintenez-les dans cette position pendant 2 à 3 secondes. Les LED du quadricoptère clignotent rapidement pendant un court instant puis brillent à nouveau en continu. Les réglages d'usine ont été restaurés. Simulus - www.simulus.fr... -
Seite 45: Application
Dans l'image en direct, vous avez la possibilité d'enregistrer des photos ou vidéos en appuyant sur le symbole correspondant. Celles-ci sont enregistrées dans l'application. Vous pouvez accéder aux enregistrements pas le biais de l'image en direct. Appuyez sur le symbole suivant puis sur le dossier souhaité : Simulus - www.simulus.fr... -
Seite 46: Configuration
Équilibrez le type de déplacement qui pose problème (voir Équilibrage). Faites décoller le quadricoptère depuis une surface plane, rigide et stable. Une fois le quadricoptère allumé, posez-le aussi vite que possible sur une surface plane, rigide et stable. Simulus - www.simulus.fr... -
Seite 47: Caractéristiques Techniques
Fonction Flip Maintien automatique de la hauteur Mode Headless À partir de 8 ans (sous Âge requis surveillance) Câble de chargement env. 58 cm Dimensions 375 x 280 x 75 mm Poids 310 g Simulus - www.simulus.fr... - Seite 48 Importé par PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 15.09.2017 – BS//BR Simulus - www.simulus.fr...
