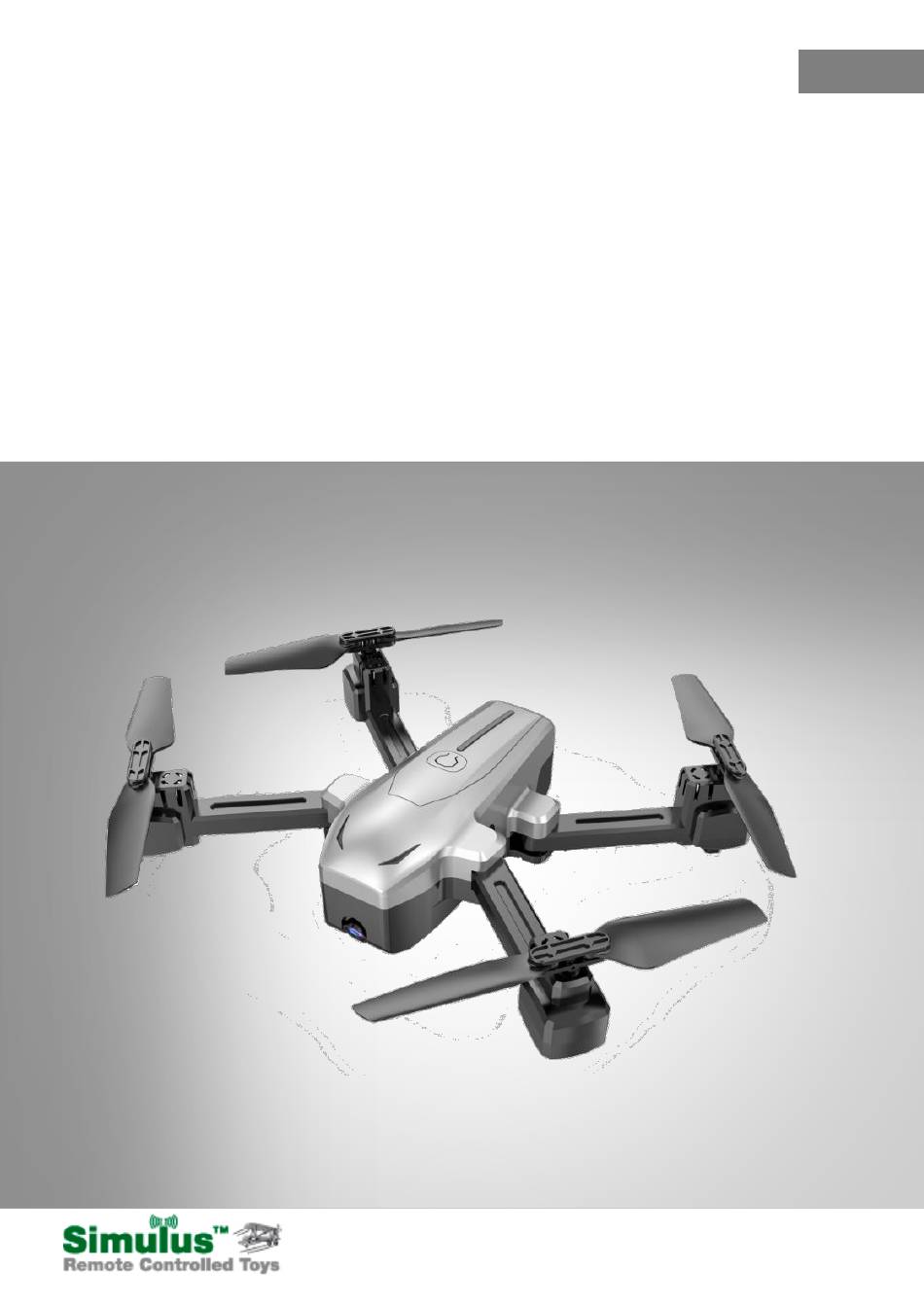

- Seite 1 Faltbarer GPS-Quadrocopter GH-260. fpv Mit 4K-Kamera, Follow-me-Funktion und App Bedienungsanleitung NX-4940-675...
-
Seite 2: Inhaltsverzeichnis
2.2. Landen ......................... 17 2.3. Aufsteigen & Sinken ..................... 17 2.4. Rechts- / Links-Drehung ..................18 2.5. Vorwärts- / Rückwärts-Flug .................. 18 2.6. Seiten-Bewegung ....................18 2.7. Rückkehr zum Startpunkt ..................19 2.8. 4K-Kamera ausrichten ..................19 Simulus – www.simulus.de... - Seite 3 Technische Daten ......................25 GPL-Lizenztext ........................26 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Simulus – www.simulus.de...
-
Seite 4: Ihr Neuer Gps-Quadrocopter
• GPS-Quadrocopter mit Akku • Fernsteuerung mit Akku • 4 x Propellor-Schutz • 2 Ersatz-Rotoren • USB-Ladekabel für Copter • microUSB-Ladekabel für Fernbedienung • Schraubendreher • Transportbox • Bedienungsanleitung Optionales Zubehör NX-4941: Ersatz-Akku NX-4942: Ersatz-Rotoren NX-4943: USB-Ladekabel Simulus – www.simulus.de... -
Seite 5: Wichtige Hinweise Zu Beginn
Akkus. Führen Sie Reparaturen nie selbst aus! • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Simulus – www.simulus.de... - Seite 6 (auch nicht probehalber) in Räumen unter 5 m Deckenhöhe und 8 m freien Raum zu allen Seiten in Betrieb. • Achten Sie auf die richtige Reihenfolge beim Ein- und Ausschalten. Beim Einschalten wird zuerst der Quadrocpter und dann die Fernsteuerung eingeschaltet. Beim Simulus – www.simulus.de...
-
Seite 7: Wichtige Hinweise Zu Akkus Und Deren Entsorgung
Zerstörung des Gerätes führen - Brandgefahr. • Soll der Akku längere Zeit aufbewahrt werden, empfiehlt sich eine Restkapazität von ca. 30% des Ladevolumens. • Vermeiden Sie am Lagerort direkte Sonneneinstrahlung. Die ideale Temperatur beträgt 10 – 20 °C. Simulus – www.simulus.de... -
Seite 8: Wichtige Hinweise Zur Entsorgung
Hiermit erklärt PEARL GmbH, dass sich das Produkt NX-4940-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/53/EU und der Funkanlagen- Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4940 ein. Simulus – www.simulus.de... -
Seite 9: Produktdetails
Produktdetails Quadrocopter 1. 4K-Kamera 6. Rotor 2. LED-Anzeige 7. Akku-Entriegelung 3. Rotor-Schraube 8. LEDs 4. Ein/Aus-Taste 9. Ausfahr-Gelenk 5. Akku Simulus – www.simulus.de... -
Seite 10: Fernsteuerung
7. Start / Lande-Taste 13. Heimkehr-LED 2. Linker Steuerhebel 8. Foto / Video-Taste 14. Headless-LED Indoor (visueller Modus) / 3. Gyro-Taste 15. Foto-LED GPS-Taste 4. Geschwindigkeits-Taste 10. Rechter Steuerhebel 16. Geschwindigkeits-LED 5. Geo-Taste 11. Heimkehr-Taste 6. Akku-LED 12. Headless-Taste Simulus – www.simulus.de... -
Seite 11: Quadrocopter
2. Um den Rotorenschutz zu installieren, drücken Sie die Schienen wie abgebildet an die Abdeckung der Rotoren. Achten Sie dabei darauf, dass die Pins des Rotorenschutzes richtig in die dafür vorgesehene Öffnung einrasten. 3. Um den Rotorenschutz zu entfernen, nehmen Sie die Schienen wieder ab. Simulus – www.simulus.de... -
Seite 12: Akku Aufladen
3. Trennen Sie den Akku vom Netzteil, sobald er vollständig aufgeladen ist. 4. Setzen Sie den Akku wieder passend im Quadrocopter ein, so dass er einrastet. 5. Ziehen Sie und rütteln Sie kurz am Akku, um sicherzustellen, dass er sicher eingerastet ist. Simulus – www.simulus.de... -
Seite 13: Fernsteuerung
Sie eine App, die eine Verbindung zwischen Ihrem Quadrocopter und Ihrem Mobilgerät herstellen kann. Wir empfehlen hierzu die kostenlose App GPS Drone. Suchen Sie diese im Google Play Store (Android) oder App-Store (iOS) und installieren Sie sie auf Ihrem Mobilgerät. Simulus – www.simulus.de... -
Seite 14: Verwendung
Sie die Kalibrierung alternativ auch über die App durchführen (siehe Abschnitt App). Halten Sie die Gyro-Taste auf der Fernsteuerung für ca. 3 Sekunden gedrückt. War die Kalibrierung erfolgreich, macht die Fernsteuerung ein Piep-Geräusch und die LEDs des Quadrocopters blinken dauerhaft in kurzen Abständen. Simulus – www.simulus.de... -
Seite 15: Geomagnetische Kalibrierung
HINWEIS: Für optimale Flugeigenschaften kalibrieren Sie den Quadrocopter nach jedem Akku-Wechsel oder, wenn Sie ihn länger nicht verwendet haben. HINWEIS: Die Kalibrierung funktioniert nur, wenn auch ein GPS-Signal empfangen wird. Führen Sie die Kalibrierung daher Außen durch. Simulus – www.simulus.de... -
Seite 16: Sicherheitssperre Aufheben
Ab einer Flughöhe von ≤ 1 m verliert der Quadrocopter auf Grund des Boden-Effekts an Stabilität. Je geringer die Flughöhe, des stärker der Boden-Effekt. HINWEIS: Schalten Sie über die Headless-Taste auf der Fernsteuerung in den Headless- Modus, um den Quadrocopter aus Ihrer Position zu steuern. Simulus – www.simulus.de... -
Seite 17: Starten
Mit dem linken Steuerhebel kontrollieren Sie die Drehgeschwindigkeit der Rotoren. Drehen sich die Rotoren schneller, steigt Ihr Quadrocopter auf. Drehen sie sich langsamer, sinkt er wieder. • Aufsteigen: Linker Steuerhebel nach oben • Sinken: Linker Steuerhebel nach unten Simulus – www.simulus.de... -
Seite 18: Rechts- / Links-Drehung
• Rückwärts: Rechter Steuerheben nach unten 2.6. Seiten-Bewegung Drücken Sie den rechten Steuerhebel in die Richtung, in die sich Ihr Quadrocopter bewegen soll. • Bewegung nach rechts: Rechter Steuerhebel nach rechts • Bewegung nach links: Rechter Steuerhebel nach links Simulus – www.simulus.de... -
Seite 19: Rückkehr Zum Startpunkt
GPS Drone. Suchen Sie diese im Google Play Store (Android) oder im App Store (iOS) und installieren Sie sie auf Ihrem Mobilgerät. HINWEIS: Verbinden Sie zur selben Zeit per App nur einen Quadrocopter mit nur einem Smartphone. Simulus – www.simulus.de... -
Seite 20: Quadrocopter Mit App Verbinden
Play. Sie gelangen so direkt zum Bedienfeld der App. 7. Sobald Ihr Mobilgerät per WLAN mit Ihrem Quadrocopter verbunden ist, öffnet sich das Live-Bild der Kamera. 8. Bestätigen Sie die Verbindung, in dem Sie auf dem App-Bildschirm auf Submit tippen. Simulus – www.simulus.de... -
Seite 21: Allgemeine Steuerung
25. Video Gesten-Steuerung Follow-me-Funktion Kamerawechsel 16. Personen-Tracking 26. Foto VR-Headset 17. Gesten-Steuerung 27. Multimedia-Funktion 4K-Kamerabild spiegeln 18. Follow-me-Funktion 28. Rotation nach links/rechts, Beschleunigen HD-/SD-Auflösung 19. Kreisflug-Funktion 29. Flug nach links, rechts, vorwärts oder rückwärts 10. Bilderordner 20. Rückkehr-Funktion Simulus – www.simulus.de... -
Seite 22: Automatische Start- Und Landefunktion
Tippen Sie das entsprechende Symbol in der App (bei aktiviertem GPS-Mode) und zeichnen Sie auf dem Touchscreen die gewünschte Flugroute. Der Quadrocopter fliegt von seiner Position aus selbstständig entlang der vorgezeichneten Route. Flugrichtung und Höhe können Sie während des Manövers weiterhin kontrollieren. Simulus – www.simulus.de... -
Seite 23: Personen-Tracking-Funktion
Sie über die "Indoor (visueller Modus) / GPS-Taste" der Fernsteuerung vom GPS- Modus in den visuellen Modus wechseln. 1. Sobald sich der Quadrocopter im Schwebeflug befindet und Sie, wie im Hinweis beschrieben, in den visuellen Modus gewechselt haben, tippen Sie auf das Simulus – www.simulus.de... -
Seite 24: Multimedia-Funktion
Lösung: Diese Funktion ist nur im visuellen Modus (Optical Flow) möglich. Starten Sie den Quadrocopter wie gewohnt. Sobald sich dieser im Schwebeflug befindet, können Sie über die "Indoor (visueller Modus) / GPS-Taste" der Fernsteuerung vom GPS-Modus in den visuellen Modus wechseln. Simulus – www.simulus.de... -
Seite 25: Datenschutz
Stabilisierung dank Kamera Optical Flow Auflösung 3840 x 2160 p Maße 340 x 340 x 56 mm Gewicht 230 g Fernsteuerung Stromversorgung LiPo-Akku, 7,4 V DC Funk-Frequenz 2,4 GHz *Die Reichweite kann je nach verwendetem Smartphone abweichen Simulus – www.simulus.de... -
