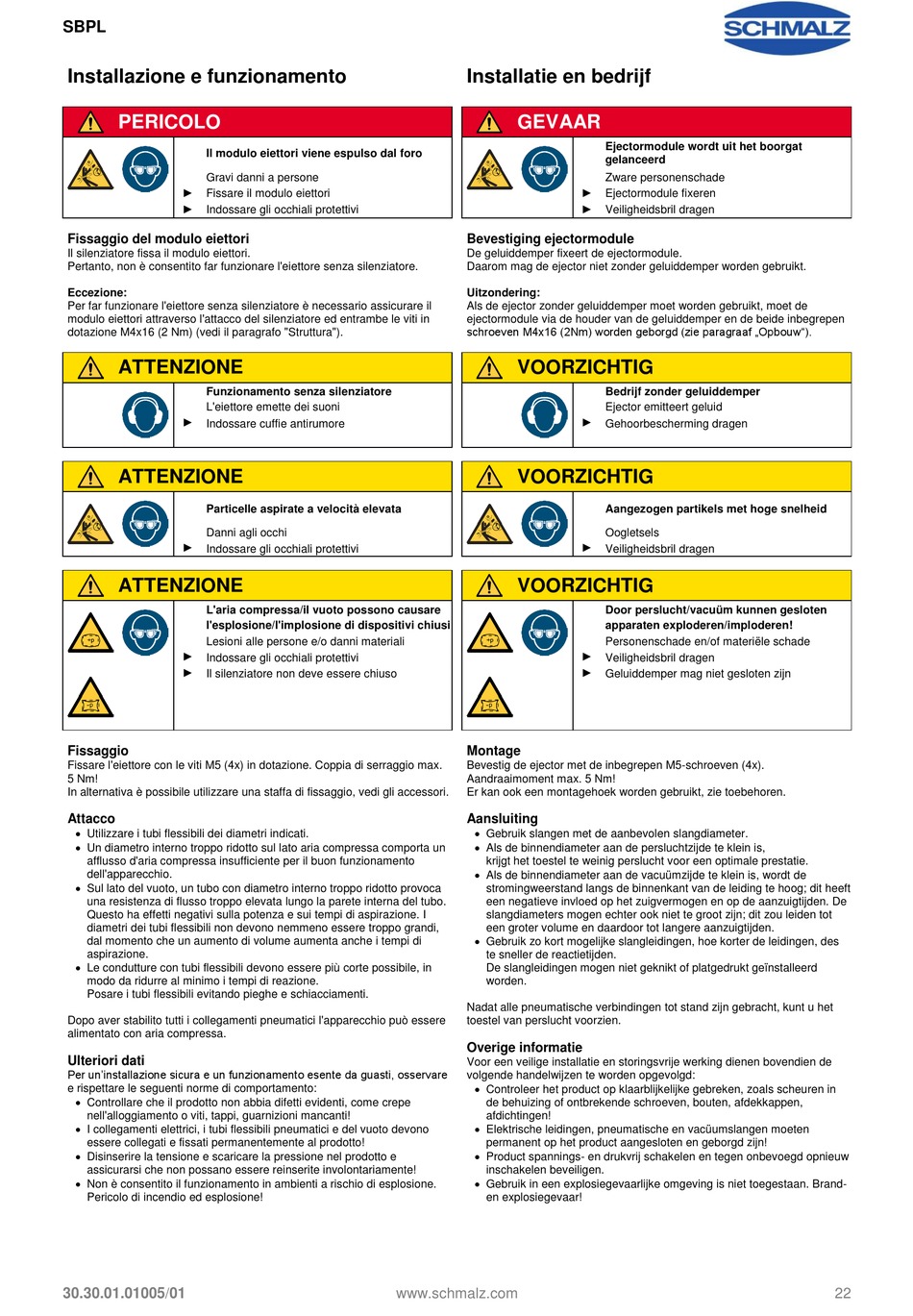

schmalz SBPL 25 HF Bedienungsanleitung Seite 22

SBPL
Installazione e funzionamento
PERICOLO
Il modulo eiettori viene espulso dal foro
Gravi danni a persone
►
Fissare il modulo eiettori
►
Indossare gli occhiali protettivi
Fissaggio del modulo eiettori
Il silenziatore fissa il modulo eiettori.
Pertanto, non è consentito far funzionare l'eiettore senza silenziatore.
Eccezione:
Per far funzionare l'eiettore senza silenziatore è necessario assicurare il
modulo eiettori attraverso l'attacco del silenziatore ed entrambe le viti in
dotazione M4x16 (2 Nm) (vedi il paragrafo "Struttura").
ATTENZIONE
Funzionamento senza silenziatore
L'eiettore emette dei suoni
►
Indossare cuffie antirumore
ATTENZIONE
Particelle aspirate a velocità elevata
Danni agli occhi
►
Indossare gli occhiali protettivi
ATTENZIONE
L'aria compressa/il vuoto possono causare
l'esplosione/l'implosione di dispositivi chiusi
Lesioni alle persone e/o danni materiali
►
Indossare gli occhiali protettivi
►
Il silenziatore non deve essere chiuso
Fissaggio
Fissare l'eiettore con le viti M5 (4x) in dotazione. Coppia di serraggio max.
5 Nm!
In alternativa è possibile utilizzare una staffa di fissaggio, vedi gli accessori.
Attacco
 Utilizzare i tubi flessibili dei diametri indicati.
 Un diametro interno troppo ridotto sul lato aria compressa comporta un
afflusso d'aria compressa insufficiente per il buon funzionamento
dell'apparecchio.
 Sul lato del vuoto, un tubo con diametro interno troppo ridotto provoca
una resistenza di flusso troppo elevata lungo la parete interna del tubo.
Questo ha effetti negativi sulla potenza e sui tempi di aspirazione. I
diametri dei tubi flessibili non devono nemmeno essere troppo grandi,
dal momento che un aumento di volume aumenta anche i tempi di
aspirazione.
 Le condutture con tubi flessibili devono essere più corte possibile, in
modo da ridurre al minimo i tempi di reazione.
Posare i tubi flessibili evitando pieghe e schiacciamenti.
Dopo aver stabilito tutti i collegamenti pneumatici l'apparecchio può essere
alimentato con aria compressa.
Ulteriori dati
Per un'installazione sicura e un funzionamento esente da guasti, osservare
e rispettare le seguenti norme di comportamento:
 Controllare che il prodotto non abbia difetti evidenti, come crepe
nell'alloggiamento o viti, tappi, guarnizioni mancanti!
 I collegamenti elettrici, i tubi flessibili pneumatici e del vuoto devono
essere collegati e fissati permanentemente al prodotto!
 Disinserire la tensione e scaricare la pressione nel prodotto e
assicurarsi che non possano essere reinserite involontariamente!
 Non è consentito il funzionamento in ambienti a rischio di esplosione.
Pericolo di incendio ed esplosione!
30.30.01.01005/01
Installatie en bedrijf
GEVAAR
Bevestiging ejectormodule
De geluiddemper fixeert de ejectormodule.
Daarom mag de ejector niet zonder geluiddemper worden gebruikt.
Uitzondering:
Als de ejector zonder geluiddemper moet worden gebruikt, moet de
ejectormodule via de houder van de geluiddemper en de beide inbegrepen
schroeven M4x16 (2Nm) worden geborgd (zie paragraaf „Opbouw").
VOORZICHTIG
VOORZICHTIG
VOORZICHTIG
Montage
Bevestig de ejector met de inbegrepen M5-schroeven (4x).
Aandraaimoment max. 5 Nm!
Er kan ook een montagehoek worden gebruikt, zie toebehoren.
Aansluiting
 Gebruik slangen met de aanbevolen slangdiameter.
 Als de binnendiameter aan de persluchtzijde te klein is,
krijgt het toestel te weinig perslucht voor een optimale prestatie.
 Als de binnendiameter aan de vacuümzijde te klein is, wordt de
stromingweerstand langs de binnenkant van de leiding te hoog; dit heeft
een negatieve invloed op het zuigvermogen en op de aanzuigtijden. De
slangdiameters mogen echter ook niet te groot zijn; dit zou leiden tot
een groter volume en daardoor tot langere aanzuigtijden.
 Gebruik zo kort mogelijke slangleidingen, hoe korter de leidingen, des
te sneller de reactietijden.
De slangleidingen mogen niet geknikt of platgedrukt geïnstalleerd
worden.
Nadat alle pneumatische verbindingen tot stand zijn gebracht, kunt u het
toestel van perslucht voorzien.
Overige informatie
Voor een veilige installatie en storingsvrije werking dienen bovendien de
volgende handelwijzen te worden opgevolgd:
 Controleer het product op klaarblijkelijke gebreken, zoals scheuren in
de behuizing of ontbrekende schroeven, bouten, afdekkappen,
afdichtingen!
 Elektrische leidingen, pneumatische en vacüumslangen moeten
permanent op het product aangesloten en geborgd zijn!
 Product spannings- en drukvrij schakelen en tegen onbevoegd opnieuw
inschakelen beveiligen.
 Gebruik in een explosiegevaarlijke omgeving is niet toegestaan. Brand-
en explosiegevaar!
www.schmalz.com
Ejectormodule wordt uit het boorgat
gelanceerd
Zware personenschade
►
Ejectormodule fixeren
►
Veiligheidsbril dragen
Bedrijf zonder geluiddemper
Ejector emitteert geluid
►
Gehoorbescherming dragen
Aangezogen partikels met hoge snelheid
Oogletsels
►
Veiligheidsbril dragen
Door perslucht/vacuüm kunnen gesloten
apparaten exploderen/imploderen!
Personenschade en/of materiële schade
►
Veiligheidsbril dragen
►
Geluiddemper mag niet gesloten zijn
