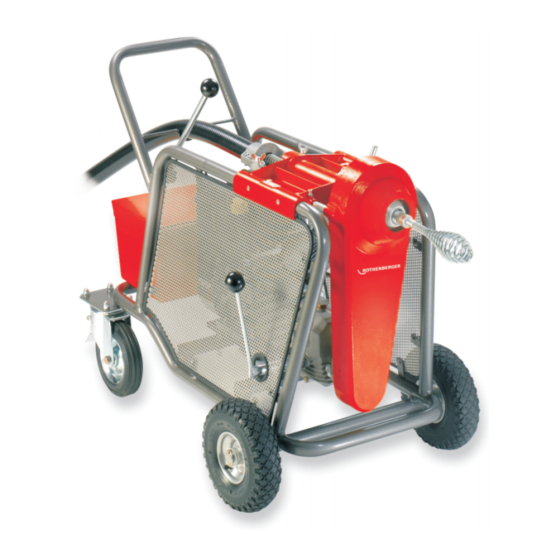

Rothenberger R 140 B Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für R 140 B:
- Bedienungsanleitung (32 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für Rothenberger R 140 B
Inhaltszusammenfassung für Rothenberger R 140 B
- Seite 1 R 140 B Bedienungsanleitung Operating Instruction Инструкция по использованию 72970 72971 www.rothenberger.com...
- Seite 2 A Overview...
- Seite 3 Мы заявляем что этот продукт соответствует следующим стандартам. 2006/42/EG 2004/108/EG DIN EN 14982:2011-01 Herstellerunterschrift Manufacturer / authorized representative signature ppa. Arnd Greding Kelkheim, 31.01.2014 Leiter F&E / Head of R&D Technische Unterlagen bei / Technical file at: ROTHENBERGER Werkzeuge GmbH Spessartstrasse 2-4 D-65779 Kelkheim/Germany...
-
Seite 4: Inhaltsverzeichnis
Inhalt Seite Hinweise zur Sicherheit ......................3 Bestimmungsgemäße Verwendung ..................3 Allgemeine Sicherheitshinweise ..................3 Spezielle Sicherheitshinweise ..................... 4 Restrisiken ......................... 5 Technische Daten ......................... 5 Funktion des Gerätes ......................6 Übersicht A ......................... 6 Funktionsbeschreibung ....................... 6 An- Abkuppeln der Werkzeuge / Spirale ................6 Bedienung .......................... -
Seite 5: Hinweise Zur Sicherheit
Hinweise zur Sicherheit Bestimmungsgemäße Verwendung Die Rohrreinigungsmaschine darf nur zum Rohrreinigen von Rohrdurchmessern Ø 100 - 250mm bei Anwendung mit Spiralen, Ø 150 - 600mm bei Anwendung mit Stangen, verwendet werden. Die Rohrreinigungsmaschine darf nur im Freien betrieben werden! Allgemeine Sicherheitshinweise ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektri- schen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheits- maßnahmen zu beachten. -
Seite 6: Spezielle Sicherheitshinweise
13 Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. 14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt. Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Hinweise zur Schmie- rung und zum Werkzeugwechsel. -
Seite 7: Restrisiken
Schutzabdeckungen: Alle umlaufenden Teile sind durch Schutzabdeckungen gesichert. Das Entfernen und/ oder der Betrieb ohne diese Schutzabdeckungen ist strengstens verboten! Den Einsatzort sichern (Straße, Schacht), damit keine unbeteiligten Personen zu Schaden kommen und offene Schächte oder Gullis stets abdecken. Die zu untersuchende Umgebung mit einem Gaswarner auf das Vorhandensein von giftigen o- der explosiven Gasen überprüfen! Nach jedem Einsatz sind die Maschine und das Zubehör zu Reinigen und zu Desinfizieren. -
Seite 8: Funktion Des Gerätes
Funktion des Gerätes Übersicht Wendegetriebe Feststellbremse Handhebel Motorschalter bei Stangenbetrieb Benzinhahn bei Spiralenbetrieb Choke Führungsschlauch Gashebel Funktionsbeschreibung Die Maschine arbeitet nach dem „Sectional-Cable“-Prinzip, d.h., es werden nur soviel Spiralen bzw. Stangen miteinander verbunden, wie notwendig sind. Die Motorkraft wird durch Betätigen des Handhebels über den Spannbackensatz auf die Spirale bzw. -
Seite 9: Zurückholen Der Spirale Aus Dem Rohr
Spirale soweit aus der Maschine ziehen, bis ein leichter Arbeitsbogen entsteht. Handhebel (2b) betätigen um die Spirale in Rotation zu bringen. Erzeugten Arbeitsbogen von Hand nach unten drücken, um den Druck in Richtung Verstop- fung auszuüben. Die Spirale soll sich in das Rohr und in die vorhandene Verstopfung hineinbohren und nicht hineingepresst werden! ... -
Seite 10: Außerbetriebnahme
Gestänge mit Werkzeug in das zu reinigende Rohr einführen. Wendegetriebe (1) auf Leerlauf stellen und Motor starten. Wendegetriebe (1) auf Rechtslauf (R) stellen und Handhebel (2a) nach hinten ziehen, um das Gestän- ge in Rotation zu bringen. ... -
Seite 11: Fehlerbehebung
Die Entsorgung Ihres erworbenen ROTHENBERGER Gerätes übernimmt ROTHENBERGER für Sie - kostenlos! Bitte geben Sie dies bei Ihrem nächsten ROTHENBERGER Service Express Händler ab. Wer Ihr ROTHENBERGER Service Express Händler in Ihrer Nähe ist, erfahren Sie auf unserer Homepage unter www.rothenberger.com... - Seite 29 NOTES...
- Seite 30 NOTES...
- Seite 31 NOtes...
- Seite 32 Tel. + 86 21 / 67 60 20 61 • + 86 21 / 67 60 20 67 ROTHENBERGER Sweden AB Fax + 86 21 / 67 60 20 63 • office@rothenberger.cn Hemvärnsgatan 22 • S- 171 54 Solna, Sverige Tel.
