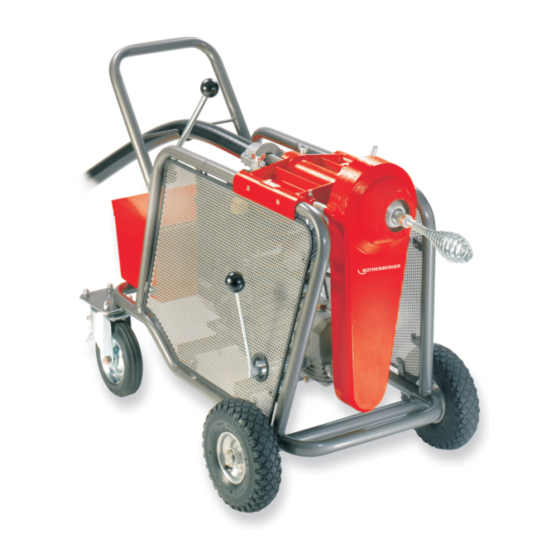

Rothenberger R 140 B Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für R 140 B:
- Bedienungsanleitung (32 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für Rothenberger R 140 B
Inhaltszusammenfassung für Rothenberger R 140 B
- Seite 1 R 140 B Bedienungsanleitung Instructions for use Инструкция по использованию 7.2970 7.2971 www.rothenberger.com...
- Seite 2 Overview...
- Seite 3 СТАНДАРТАМ EС Мы заявляем что этот продукт соответствует следующим стандартам 2006/42/EG , 2004/108/EG, EN 12100-1, EN 12100-2, EN 13857, EN 836, EN 60204-1 ppa. Arnd Greding Kelkheim, 02.09.2011 Head of R&D Technical file at: ROTHENBERGER Werkzeuge GmbH Spessartstraße 2-4, D-65779 Kelkheim/Germany...
-
Seite 4: Inhaltsverzeichnis
Inhalt Seite 1. Hinweise zur Sicherheit Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Spezielle Sicherheitshinweise Sicherheitsrelevante Einrichtungen 2. Technische Daten 3. Funktion des Gerätes (Abb. A) Aufbau / Beschreibung 3.1.1 Übersicht 3.1.2 Funktionsbeschreibung Bedienung Zurückholen der Spirale aus dem Rohr An- Abkuppeln der Werkzeuge / Spirale Arbeiten mit Gestängewerkzeug und Gestängen Außerbetriebnahme 4. -
Seite 5: Hinweise Zur Sicherheit
Hinweise zur Sicherheit Bestimmungsgemäßer Gebrauch Die Rohrreinigungsmaschine darf nur zum Rohrreinigen von Rohrdurchmessern Ø 100 - 250mm bei Anwendung mit Spiralen, Ø 150 - 600mm bei Anwendung mit Stangen, verwendet werden. Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden! Die Rohrreinigungsmaschine darf nur im Freien betrieben werden! Allgemeine Sicherheitshinweise ACHTUNG! Sämtliche Anweisungen sind zu lesen. - Seite 6 Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position "AUS" ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten.
-
Seite 7: Spezielle Sicherheitshinweise
Spezielle Sicherheitshinweise Die Spirale darf nie ohne Führungsschlauch laufen! Mechanische Rohrreinigung sollte immer von oben in Richtung auf die Verstopfung durchgeführt werden. Darauf achten, dass während der Rohrreinigung keine Wasserzapfstellen zu dem bearbeiteten Rohr betätigt werden. Es kann hier ein Stau auftreten! Bei der Rohrreinigung die Maschine nie ohne Aufsicht laufen lassen! Beim Einsatz von Lederhandschuhen mit Nietenbesatz ist unbedingt darauf zu achten, dass zusätzlich ein Latex-Einweg-Handschuh verwendet werden muss. -
Seite 8: Funktion Des Gerätes (Abb. A)
Funktion des Gerätes Aufbau / Beschreibung 3.1.1 Übersicht Wendegetriebe Feststellbremse Handhebel Motorschalter bei Stangenbetrieb Benzinhahn bei Spiralenbetrieb Choke Führungsschlauch Gashebel 3.1.2 Funktionsbeschreibung Die Maschine arbeitet nach dem „Sectional-Cable“-Prinzip, d.h., es werden nur soviel Spiralen bzw. Stangen miteinander verbunden, wie notwendig sind. Die Motorkraft wird durch Betätigen des Handhebels über den Spannbackensatz auf die Spirale bzw. -
Seite 9: Zurückholen Der Spirale Aus Dem Rohr
Spirale mit dem Werkzeug ca. 500mm in das zu reinigende Rohr einführen. Wendegetriebe (1) auf Rechtslauf (R) stellen und Spirale von Hand bis zum Widerstand (verstopfte Stelle) schieben. Spirale soweit aus der Maschine ziehen, bis ein leichter Arbeitsbogen entsteht. ... -
Seite 10: Außerbetriebnahme
Das letzte Gestänge mit dem Stangenadapter verbinden. Achtung! Beim Führen der Stangen sind Schutzhandschuhe zu tragen! Gestänge mit Werkzeug in das zu reinigende Rohr einführen. Wendegetriebe (1) auf Leerlauf stellen und Motor starten Wendegetriebe (1) auf Rechtslauf (R) stellen und Handhebel (2a) nach hinten ziehen, um das Gestänge in Rotation zu bringen. -
Seite 11: Pflege Und Wartung
Abfallbehörde. Nur für Deutschland gültig: Die Entsorgung Ihres erworbenen ROTHENBERGER Gerätes übernimmt ROTHENBERGER für Sie - kostenlos! Bitte geben Sie dies bitte bei Ihrem nächsten ROTHENBERGER Service Express Händler ab. Wer Ihr ROTHENBERGER Service Express Händler in Ihrer Nähe ist, erfahren Sie auf unserer Homepage unter www.rothenberger.com... - Seite 28 OPTIONAL 7.2962X Standard 32 m H9.9120 7.2101 7.2559 7.2140 5,0 l 7.2120 7.2142 0,2 l 7.2121 www.rothenberger.com www.rothenberger.com...
- Seite 29 Hotline Service After Sales or from our Service After Sales hotline Tel. : +49 6195 / 800-8200 Fax : +49 6195 / 800-7491 emai: service@rothenberger.com Kunde / Anschrift Customer / address Kunden Nr. / customer no. Bestell Nr. / Order no.
- Seite 30 NOTES...
- Seite 31 NOTES...
- Seite 32 Tel. +90 / 216 449 24 85 pbx • Fax +90 / 216 449 24 87 Tel. + 86 21 / 67 60 20 77 • + 86 21 / 67 60 20 61 rothenberger@rothenberger.com.tr Fax + 86 21 / 67 60 20 63 • office@rothenberger.cn ROTHENBERGER Middle East FZCO Czech ROTHENBERGER CZ PO Box 261190 •...
