9

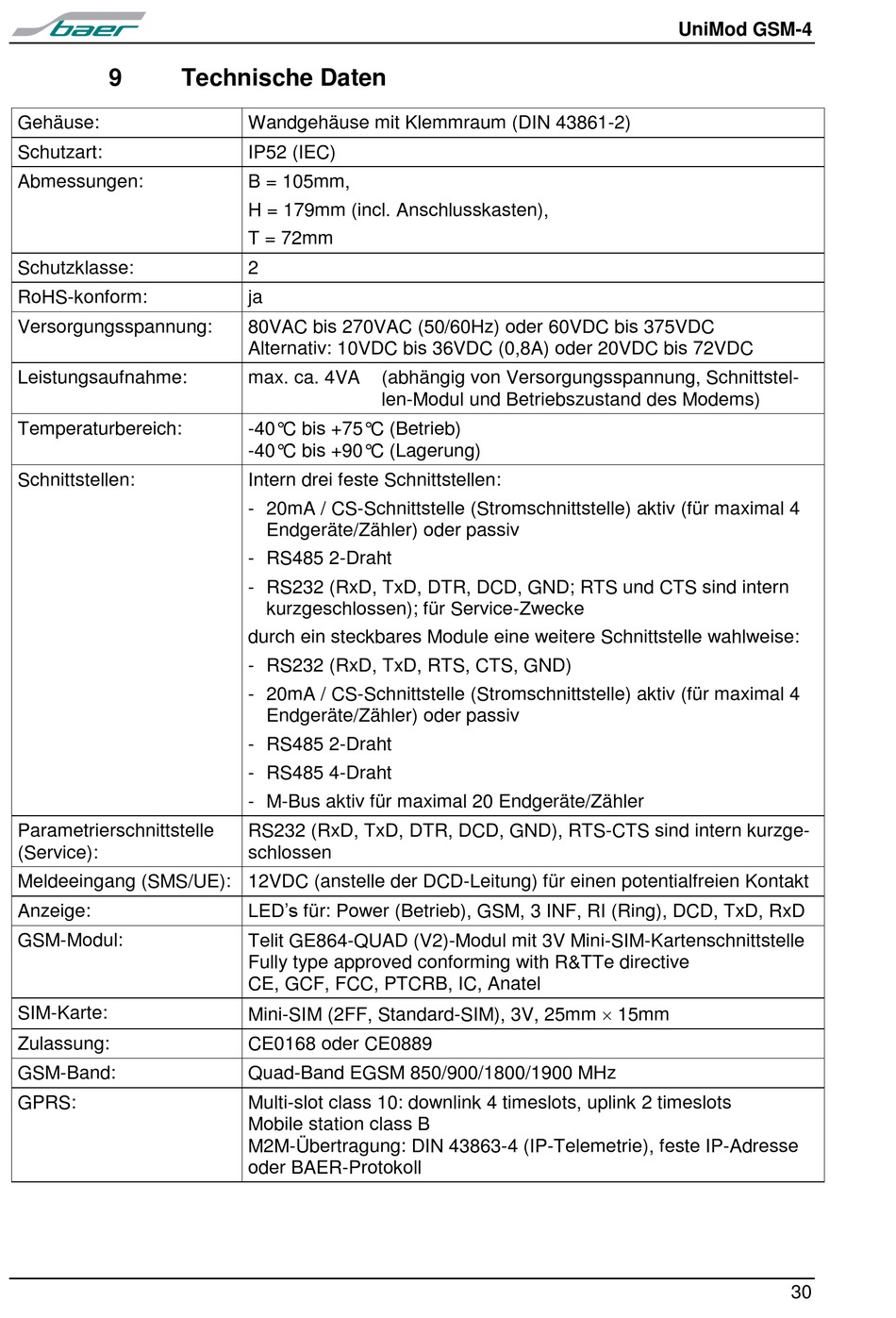

Technische Daten

Gehäuse:
Schutzart:
Abmessungen:
Schutzklasse:
RoHS-konform:
Versorgungsspannung:
Leistungsaufnahme:
Temperaturbereich:
Schnittstellen:
Parametrierschnittstelle
(Service):
Meldeeingang (SMS/UE): 12VDC (anstelle der DCD-Leitung) für einen potentialfreien Kontakt
Anzeige:
GSM-Modul:
SIM-Karte:
Zulassung:
GSM-Band:
GPRS:
Wandgehäuse mit Klemmraum (DIN 43861-2)
IP52 (IEC)
B = 105mm,
H = 179mm (incl. Anschlusskasten),
T = 72mm
2
ja
80VAC bis 270VAC (50/60Hz) oder 60VDC bis 375VDC
Alternativ: 10VDC bis 36VDC (0,8A) oder 20VDC bis 72VDC
max. ca. 4VA (abhängig von Versorgungsspannung, Schnittstel-
len-Modul und Betriebszustand des Modems)
-40°C bis +75°C (Betrieb)
-40°C bis +90°C (Lagerung)
Intern drei feste Schnittstellen:
- 20mA / CS-Schnittstelle (Stromschnittstelle) aktiv (für maximal 4
Endgeräte/Zähler) oder passiv
- RS485 2-Draht
- RS232 (RxD, TxD, DTR, DCD, GND; RTS und CTS sind intern
kurzgeschlossen); für Service-Zwecke
durch ein steckbares Module eine weitere Schnittstelle wahlweise:
- RS232 (RxD, TxD, RTS, CTS, GND)
- 20mA / CS-Schnittstelle (Stromschnittstelle) aktiv (für maximal 4
Endgeräte/Zähler) oder passiv
- RS485 2-Draht
- RS485 4-Draht
- M-Bus aktiv für maximal 20 Endgeräte/Zähler
RS232 (RxD, TxD, DTR, DCD, GND), RTS-CTS sind intern kurzge-
schlossen
LED's für: Power (Betrieb), GSM, 3 INF, RI (Ring), DCD, TxD, RxD
Telit GE864-QUAD (V2)-Modul mit 3V Mini-SIM-Kartenschnittstelle
Fully type approved conforming with R&TTe directive
CE, GCF, FCC, PTCRB, IC, Anatel
Mini-SIM (2FF, Standard-SIM), 3V, 25mm  15mm
CE0168 oder CE0889
Quad-Band EGSM 850/900/1800/1900 MHz
Multi-slot class 10: downlink 4 timeslots, uplink 2 timeslots
Mobile station class B
M2M-Übertragung: DIN 43863-4 (IP-Telemetrie), feste IP-Adresse
oder BAER-Protokoll
UniMod GSM-4
