Zusätzlich zu diesen Schnittstellen besitzt das UniMod GSM-4 einen
Steckplatz für ein weiteres Schnittstellenmodul. Folgende Schnittstellen-
module sind verfügbar (Einbau: siehe Seite 32):
R T S
20mA (CS-Schnittstelle) aktiv (für maximal 4 Endgeräte) oder passiv;
t m
die aktive 20mA-Schnittstelle muss belastet (oder über-
C T S
brückt/kurzgeschlossen) betrieben werden;
t p
R T S
RS232 (RxD, TxD, CTS, RTS, GND);
t m
bei Betrieb mit RTS/CTS-Leitungen muss die interne 20mA-Schnittstelle
C T S
deaktiviert werden (Jumper „RTS" und „CTS" anstelle von „tm" und „tp");
t p
R T S
t m
RS485 (2-Draht);
C T S
t p
R T S
RS485 (4-Draht);
t m
bei Betrieb der 4-Draht-Schnittstelle muss die interne 20mA-Schnittstelle
C T S
deaktiviert werden (Jumper „RTS" und „CTS" anstelle von „tm" und „tp");
t p
R T S
t m
M-Bus aktiv (für maximal 20 Endgeräte bzw. 10/alte Version);
C T S
t p
Hinweis: Da alle Schnittstellen miteinander verknüpft sind, werden alle ange-
schlossenen Geräte gleichzeitig angesprochen!

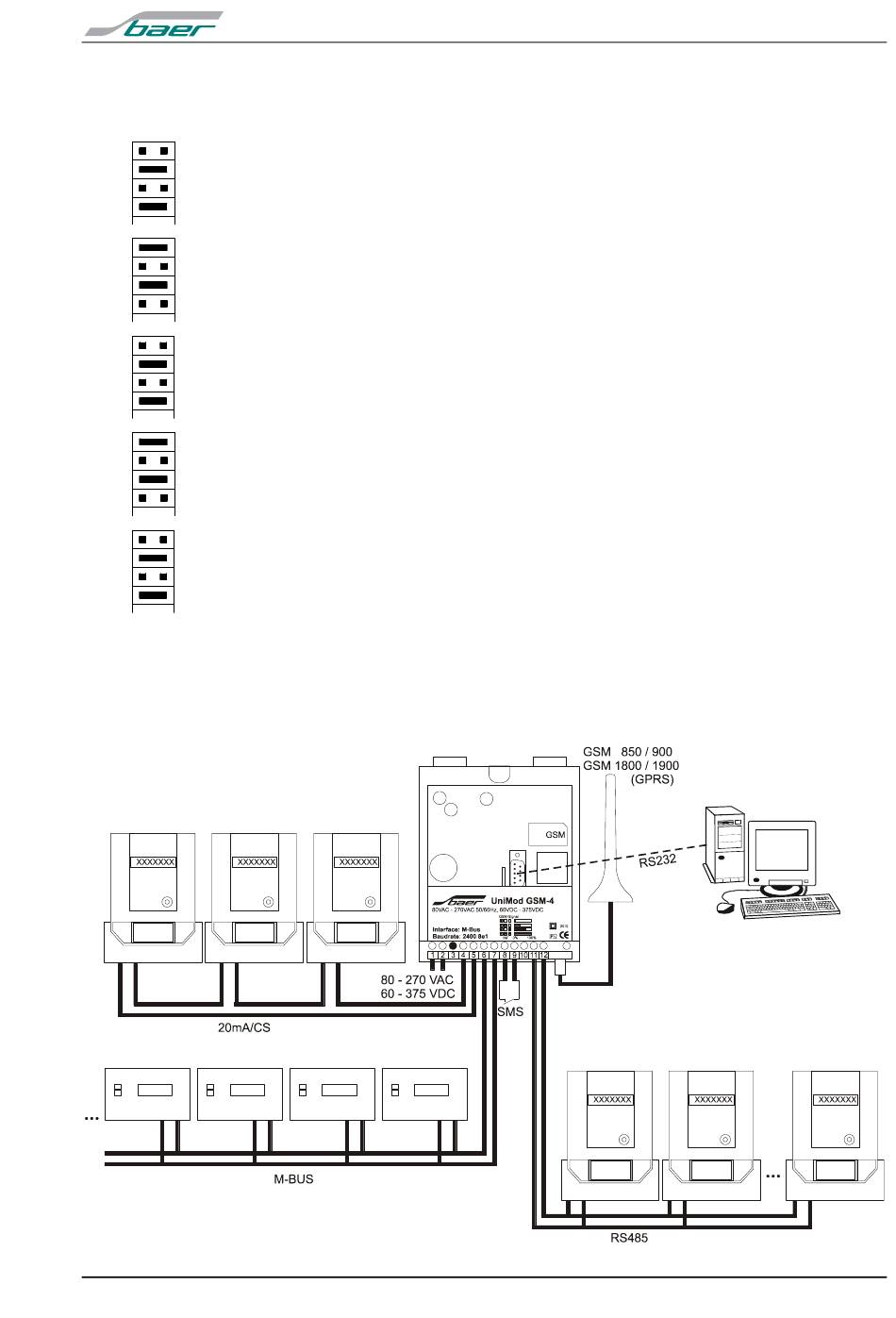

Beispiel mit unterschiedlichen Anschlussmöglichkeiten:
UniMod GSM-4
