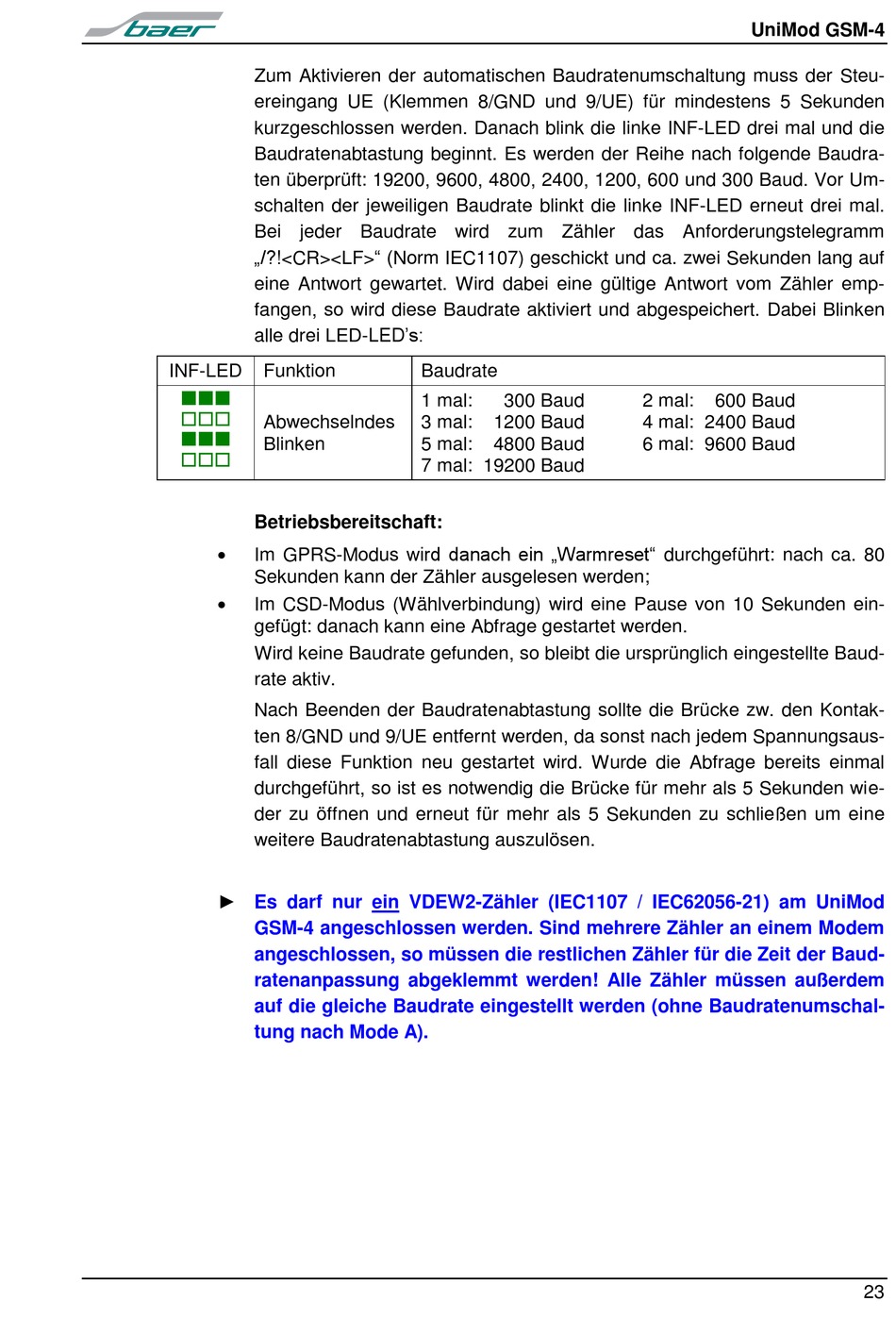

Baer UniMod GSM-4 Bedienungsanleitung Seite 23

Zum Aktivieren der automatischen Baudratenumschaltung muss der Steu-
ereingang UE (Klemmen 8/GND und 9/UE) für mindestens 5 Sekunden
kurzgeschlossen werden. Danach blink die linke INF-LED drei mal und die
Baudratenabtastung beginnt. Es werden der Reihe nach folgende Baudra-
ten überprüft: 19200, 9600, 4800, 2400, 1200, 600 und 300 Baud. Vor Um-
schalten der jeweiligen Baudrate blinkt die linke INF-LED erneut drei mal.
Bei jeder Baudrate wird zum Zähler das Anforderungstelegramm
„/?!<CR><LF>" (Norm IEC1107) geschickt und ca. zwei Sekunden lang auf
eine Antwort gewartet. Wird dabei eine gültige Antwort vom Zähler emp-
fangen, so wird diese Baudrate aktiviert und abgespeichert. Dabei Blinken
alle drei LED-LED's:
INF-LED Funktion


Abwechselndes

Blinken

Betriebsbereitschaft:

Im GPRS-Modus wird danach ein „Warmreset" durchgeführt: nach ca. 80
Sekunden kann der Zähler ausgelesen werden;

Im CSD-Modus (Wählverbindung) wird eine Pause von 10 Sekunden ein-
gefügt: danach kann eine Abfrage gestartet werden.
Wird keine Baudrate gefunden, so bleibt die ursprünglich eingestellte Baud-
rate aktiv.
Nach Beenden der Baudratenabtastung sollte die Brücke zw. den Kontak-
ten 8/GND und 9/UE entfernt werden, da sonst nach jedem Spannungsaus-
fall diese Funktion neu gestartet wird. Wurde die Abfrage bereits einmal
durchgeführt, so ist es notwendig die Brücke für mehr als 5 Sekunden wie-
der zu öffnen und erneut für mehr als 5 Sekunden zu schließen um eine
weitere Baudratenabtastung auszulösen.
►
Es darf nur ein VDEW2-Zähler (IEC1107 / IEC62056-21) am UniMod
GSM-4 angeschlossen werden. Sind mehrere Zähler an einem Modem
angeschlossen, so müssen die restlichen Zähler für die Zeit der Baud-
ratenanpassung abgeklemmt werden! Alle Zähler müssen außerdem
auf die gleiche Baudrate eingestellt werden (ohne Baudratenumschal-
tung nach Mode A).
Baudrate
1 mal: 300 Baud
3 mal: 1200 Baud
5 mal: 4800 Baud
7 mal: 19200 Baud
UniMod GSM-4
2 mal: 600 Baud
4 mal: 2400 Baud
6 mal: 9600 Baud
