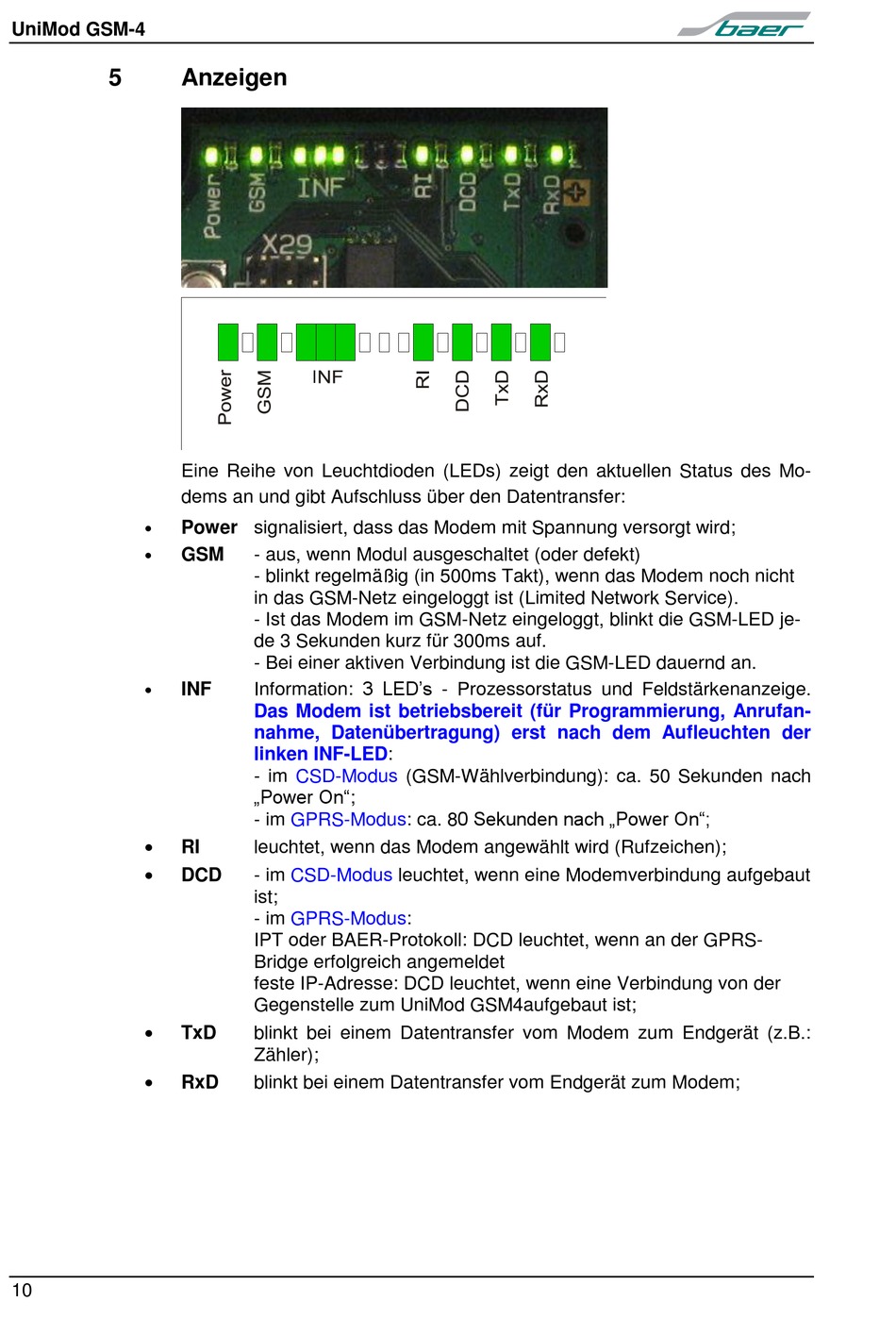

Anzeigen

Eine Reihe von Leuchtdioden (LEDs) zeigt den aktuellen Status des Mo-
dems an und gibt Aufschluss über den Datentransfer:
Power signalisiert, dass das Modem mit Spannung versorgt wird;
GSM - aus, wenn Modul ausgeschaltet (oder defekt)
- blinkt regelmäßig (in 500ms Takt), wenn das Modem noch nicht
in das GSM-Netz eingeloggt ist (Limited Network Service).
- Ist das Modem im GSM-Netz eingeloggt, blinkt die GSM-LED je-
de 3 Sekunden kurz für 300ms auf.
- Bei einer aktiven Verbindung ist die GSM-LED dauernd an.
Information: 3 LED's - Prozessorstatus und Feldstärkenanzeige.
INF
Das Modem ist betriebsbereit (für Programmierung, Anrufan-
nahme, Datenübertragung) erst nach dem Aufleuchten der
linken INF-LED:
- im CSD-Modus
„Power On";
- im GPRS-Modus: ca. 80 Sekunden nach „Power On";
RI leuchtet, wenn das Modem angewählt wird (Rufzeichen);
DCD - im CSD-Modus
ist;
- im GPRS-Modus:
IPT oder BAER-Protokoll: DCD leuchtet, wenn an der GPRS-
Bridge erfolgreich angemeldet
feste IP-Adresse: DCD leuchtet, wenn eine Verbindung von der
Gegenstelle zum UniMod GSM4aufgebaut ist;
TxD blinkt bei einem Datentransfer vom Modem zum Endgerät (z.B.:
Zähler);
RxD blinkt bei einem Datentransfer vom Endgerät zum Modem;
(GSM-Wählverbindung): ca. 50 Sekunden nach
leuchtet, wenn eine Modemverbindung aufgebaut
