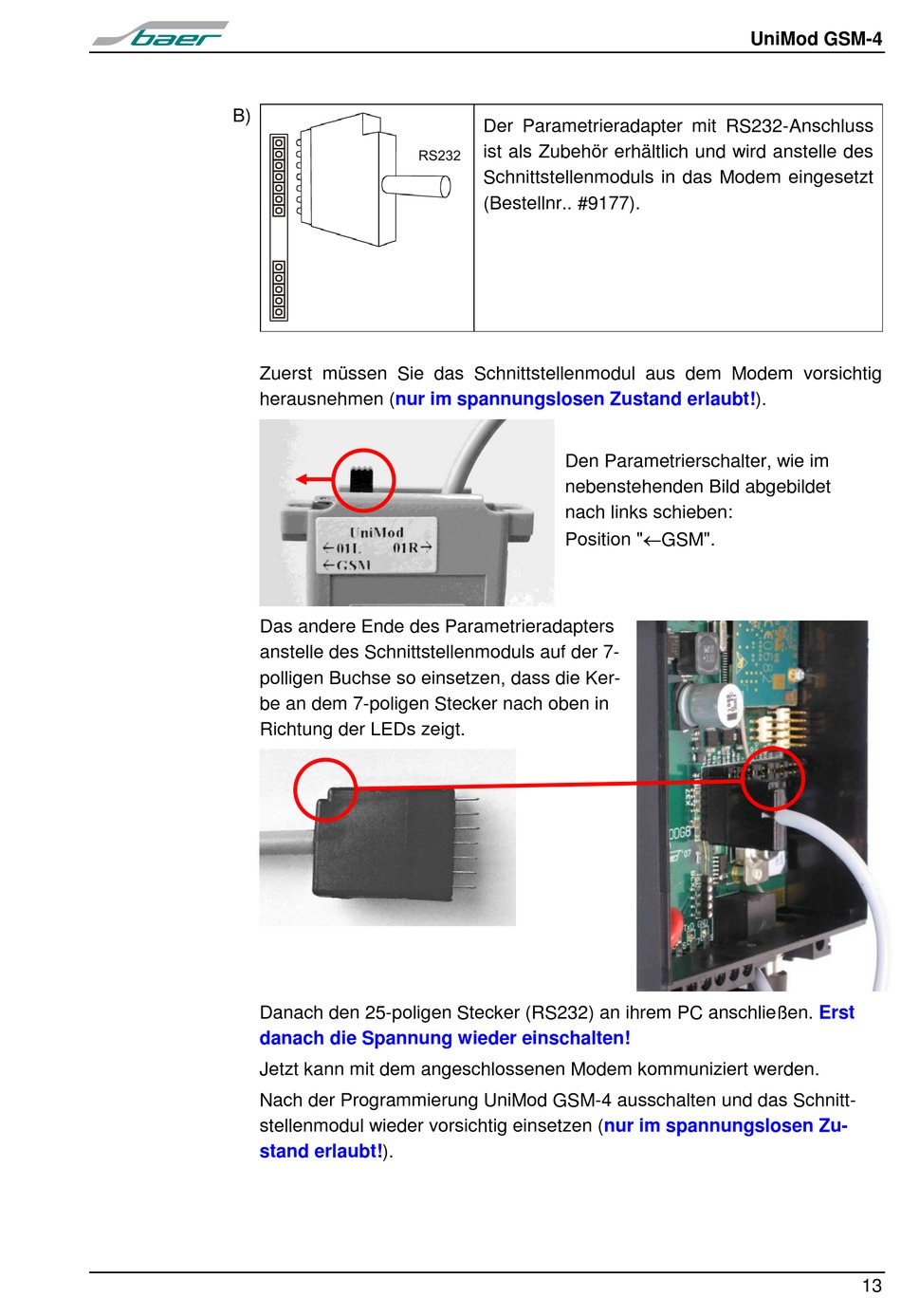

Baer UniMod GSM-4 Bedienungsanleitung Seite 13

B)
Zuerst müssen Sie das Schnittstellenmodul aus dem Modem vorsichtig
herausnehmen (nur im spannungslosen Zustand
Das andere Ende des Parametrieradapters
anstelle des Schnittstellenmoduls auf der 7-
polligen Buchse so einsetzen, dass die Ker-
be an dem 7-poligen Stecker nach oben in
Richtung der LEDs zeigt.
Danach den 25-poligen Stecker (RS232) an ihrem PC anschließen.
danach die Spannung wieder einschalten!
Jetzt kann mit dem angeschlossenen Modem kommuniziert werden.
Nach der Programmierung UniMod GSM-4 ausschalten und das Schnitt-
stellenmodul wieder vorsichtig einsetzen
stand erlaubt!).
Der Parametrieradapter mit RS232-Anschluss
ist als Zubehör erhältlich und wird anstelle des
Schnittstellenmoduls in das Modem eingesetzt
(Bestellnr.. #9177).
Den Parametrierschalter, wie im
nebenstehenden Bild abgebildet
nach links schieben:
Position "GSM".
(nur im spannungslosen Zu-
UniMod GSM-4
erlaubt!).
Erst
13
