UniMod GSM-4
4
R T S
t m
C T S
t p
1 2 0 R
8

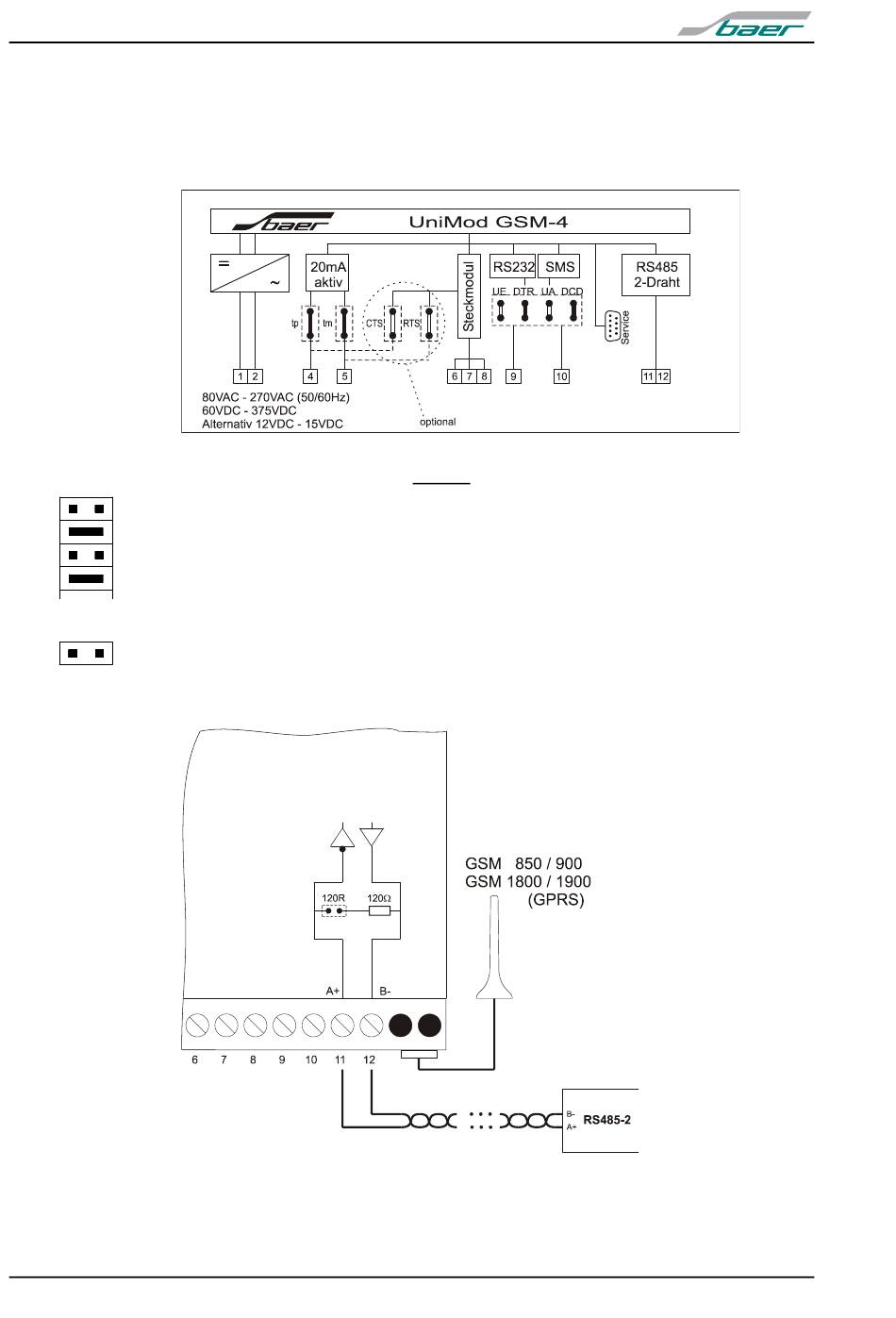

Schnittstellen

Die Kommunikation kann mit vielen gängigen Übertragungsprotokollen er-
folgen, wie SCTM, LSV1, DLMS, IEC1107 / IEC62056-21, IEC60870, M-
Bus, Modbus (transparente Datenauslesung).
UniMod GSM-4 besitzt drei interne (on-board) Schnittstellen:
20mA (CS-Schnittstelle) aktiv für maximal 4 Endgeräte;
Aktivierung erfolgt über die Jumper „tp" und „tm". Diese Schnittstelle ist mit
einer „Echounterdrückung" ausgerüstet und kann auch unbelastet (offen)
betrieben werden
RS485 (2-Draht);
die Funktion der RS485-Schnittstelle (2-Draht oder deaktiviert) wird mit dem
Programm UniModSet parametriert. Mit dem Jumper „120R" kann bei Be-
darf ein interner 120 Ohm Abschlusswiderstand zugeschaltet werden.
RS232 (RxD, TxD, DTR, DCD, GND); nur für Service-Zwecke verwendbar
Leitungen RTS und CTS sind intern kurzgeschlossen;
