Technische Daten - Baer UniMod LTE Bedienungsanleitung

UniMod LTE
9
Gehäuse:
Schutzart:
Abmessungen:
Schutzklasse:
RoHS-konform:
Versorgungsspannung:
Leistungsaufnahme:
Temperaturbereich:
Schnittstellen:
Anzeige:
Funkmodul:
SIM-Karte:
Zulassung:
Funkbänder:
Übertragungsgeschwin-
digkeit zwischen UniMod
LTE und Zähler:
Datenformat:
Ausgangsleistung:
Antennenanschluss:
26

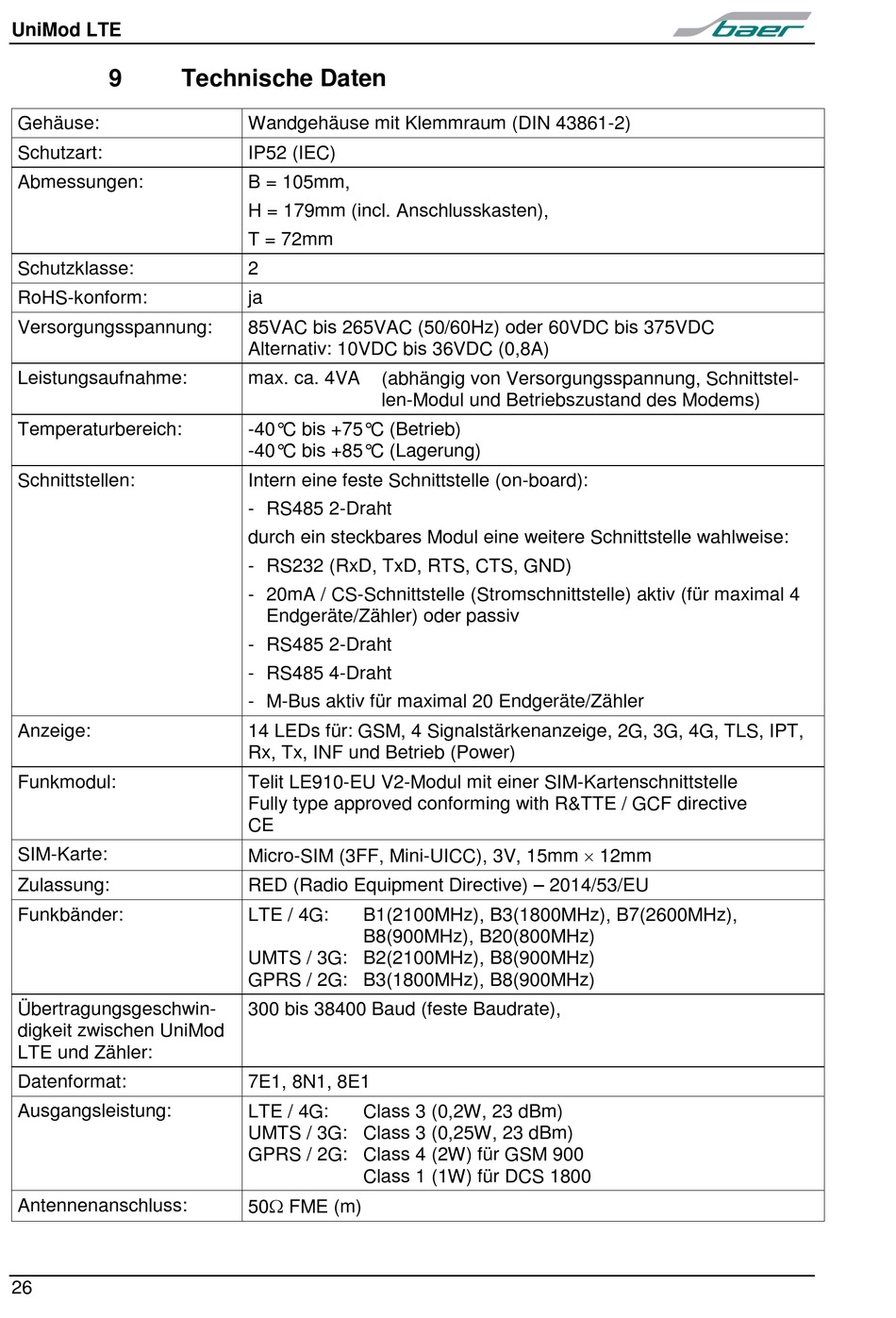

Technische Daten

Wandgehäuse mit Klemmraum (DIN 43861-2)
IP52 (IEC)
B = 105mm,
H = 179mm (incl. Anschlusskasten),
T = 72mm
2
ja
85VAC bis 265VAC (50/60Hz) oder 60VDC bis 375VDC
Alternativ: 10VDC bis 36VDC (0,8A)
max. ca. 4VA
-40°C bis +75°C (Betrieb)
-40°C bis +85°C (Lagerung)
Intern eine feste Schnittstelle (on-board):
- RS485 2-Draht
durch ein steckbares Modul eine weitere Schnittstelle wahlweise:
- RS232 (RxD, TxD, RTS, CTS, GND)
- 20mA / CS-Schnittstelle (Stromschnittstelle) aktiv (für maximal 4
Endgeräte/Zähler) oder passiv
- RS485 2-Draht
- RS485 4-Draht
- M-Bus aktiv für maximal 20 Endgeräte/Zähler
14 LEDs für: GSM, 4 Signalstärkenanzeige, 2G, 3G, 4G, TLS, IPT,
Rx, Tx, INF und Betrieb (Power)
Telit LE910-EU V2-Modul mit einer SIM-Kartenschnittstelle
Fully type approved conforming with R&TTE / GCF directive
CE
Micro-SIM (3FF, Mini-UICC), 3V, 15mm  12mm
RED (Radio Equipment Directive) – 2014/53/EU
LTE / 4G:
UMTS / 3G: B2(2100MHz), B8(900MHz)
GPRS / 2G: B3(1800MHz), B8(900MHz)
300 bis 38400 Baud (feste Baudrate),
7E1, 8N1, 8E1
LTE / 4G:
UMTS / 3G: Class 3 (0,25W, 23 dBm)
GPRS / 2G: Class 4 (2W) für GSM 900
50 FME (m)
(abhängig von Versorgungsspannung, Schnittstel-
len-Modul und Betriebszustand des Modems)
B1(2100MHz), B3(1800MHz), B7(2600MHz),
B8(900MHz), B20(800MHz)
Class 3 (0,2W, 23 dBm)
Class 1 (1W) für DCS 1800
