- Seite 1 UniMod LTE Modem Bedienungsanleitung D201004218063 Bär Industrie-Elektronik GmbH Siemensstr. 3 D-90766 Fürth Telefon: +49 (0)911 970590 Fax: +49 (0)911 9705950 Internet: www.baer-gmbh.com...
- Seite 2 UniMod LTE COPYRIGHT Copyright © 2018 BÄR Industrie-Elektronik GmbH. Alle Rechte vorbehalten. Alle Rechte, auch die der Übersetzung, des Nachdrucks und der Vervielfältigung des Dokumen- tes, oder Teilen daraus, vorbehalten. Kein Teil dieser Beschreibung darf ohne schriftliche Ge- nehmigung der BÄR Industrie-Elektronik GmbH in irgendeiner Form (elektronisch,...
-
Seite 3: Inhaltsverzeichnis
UniMod LTE Inhaltsverzeichnis Seite Allgemeines ........................5 Voraussetzungen ...................... 5 Sicherheitshinweise ......................6 Netzteil ..........................7 Schnittstellen ........................8 Installation ........................10 Anzeigen......................... 11 Programmierung ......................12 Parametrieroptionen ....................13 Paritätsfehler (7E1) ....................17 Zusatzfunktionen ......................18 Temporäre Baudratenanpassung ................18 Zyklischer Reset ..................... - Seite 4 UniMod LTE...
-
Seite 5: Allgemeines
Server-Modus mit einer festen IP-Adresse und VPN-Zugang Voraussetzungen Das UniMod LTE ist für die Systemumgebung eines LTE (Long Term Evo- lution / 4G: vierte Generation) Mobilfunknetzes mit einem oder mehreren Betreibern pro Land ausgelegt (in Deutschland: T-Mobile / Vodafone / Telefonica). -
Seite 6: Sicherheitshinweise
Unnötige Berührungen der Antenne sind zu vermeiden. Anschluss an andere Geräte Wenn Sie das UniMod LTE an ein anderes Gerät anschließen, lesen Sie die Bedienungsanleitung zu dem Gerät, um detaillierte Sicherheitshinweise zu erhalten. Schließen Sie keine vom Hersteller nicht zugelassenen Pro- dukte an. -
Seite 7: Netzteil
UniMod LTE Netzteil Das UniMod LTE verfügt über ein eingebautes verlustarmes Schaltnetzteil, das den Betrieb über einen großen Versorgungsspannungsbereich sowohl mit Gleich- als auch mit Wechselspannung ermöglicht: 85VAC bis 265VAC (50/60Hz) oder 60VDC bis 375DC externe Sicherung verwenden, z.B. Leistungsschutzschalter B6A ... -
Seite 8: Schnittstellen
Die Kommunikation kann mit vielen gängigen Übertragungsprotokollen er- folgen, wie DLMS, IEC1107 / IEC62056-21, IEC60870, M-Bus, Modbus, SCTM, LSV1 (transparente Datenauslesung). UniMod LTE besitzt eine interne (on-board) RS485-Schnittstelle (2-Draht); Die Funktion der internen RS485-Schnittstelle (2-Draht oder deaktiviert) wird mit dem Programm UniModSet parametriert. Mit dem Jumper „X14“... - Seite 9 UniMod LTE Zusätzlich zu der internen RS485-Schnittstelle besitzt das UniMod LTE ei- nen Steckplatz für ein weiteres Schnittstellenmodul. Folgende Schnittstel- lenmodule sind verfügbar (Einbau: siehe Seite 28): 20mA (CS-Schnittstelle) aktiv (für maximal 4 Endgeräte) oder passiv; die aktive 20mA-Schnittstelle muss belastet (oder überbrückt / kurzge- schlossen) betrieben werden;...
-
Seite 10: Installation

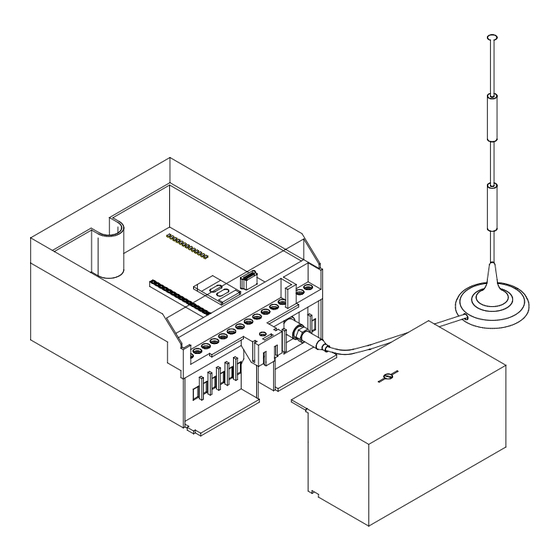

3) Den Halter nach oben (Richtung LOCK) schieben. Wichtig ist, dass der Schieber einrastet und sich die Klappe nicht mehr öffnen lässt. Nun ist die SIM-Karte betriebsbereit. 4) Danach die Antenne mit dem UniMod LTE verbinden (mittels FME- Stecker). Erst danach die Stromversorgung anschließen! -
Seite 11: Anzeigen
UniMod LTE Anzeigen Eine Reihe von Leuchtdioden (LEDs) zeigt den aktuellen Status des Mo- dems an und gibt Aufschluss über den Datentransfer: UniMod LTE Beschreibung - LED ist aus, wenn das Telit-Modul ausgeschaltet ist (oder defekt) - LED blinkt regelmäßig in 500ms Takt, wenn das Modem noch nicht im... -
Seite 12: Programmierung
UniMod LTE Verhalten der LEDs während des Einschaltvorgangs: Nach dem Einschalten leuchten alle LEDs für einige Sekunden auf, da- nach blinkt die GSM-LED SIM-Fehler: keine SIM-Karte eingesetzt oder eine fehlerhafte SIM-Karte: alle vier Feldstärken LEDs blinken einige Male auf ... -
Seite 13: Parametrieroptionen
Windows-Treiber manuell installiert werden: Bezeichnung: VCP Drivers für Virtual COM Port Hersteller: FTDI Chip Internet (Download): www.ftdichip.com Es wird dabei eine serielle COM-Schnittstelle emuliert, über die mit einem Abfrage- oder Parametrierprogramm mit dem UniMod LTE kommuniziert werden kann. - Seite 14 UniMod LTE Anschließend kann in Systemsteuerung – System – Geräte-Manager im Untermenü Anschlüsse (COM & LPT) neue COM- Schnittstellenbezeichnung entnommen werden: USB Serial Port (COM…). Diese COM kann dann in UniModSet verwendet werden. Nun müssen Sie in der Parametriersoftware UniModSet die neue COM- Schnittstelle auswählen:...
- Seite 15 Danach den 25-poligen Stecker (RS232) an ihrem PC anschließen. Erst danach die Spannung wieder einschalten! Jetzt kann mit dem angeschlossenen Modem kommuniziert werden. Nach der Programmierung UniMod LTE ausschalten, den Parametrier- adapter abziehen und das Schnittstellenmodul wieder vorsichtig einsetzen (nur im spannungslosen Zustand erlaubt!).
- Seite 16 Micro-SIM-Karte einsetzen Verbindung zum PC herstellen (z. B. mit Hilfe des Parametrierkabels) UniMod LTE einschalten und einige Sekunden abwarten (bis Modem im Funknetz 2G oder 3G oder 4G eingebucht ist) Parametriersoftware UniModSet aufrufen Gerätekonfiguration lesen: ...
-
Seite 17: Paritätsfehler (7E1)
Datenabfrage mit 7 Datenbits und gerader Parität (7E1) Paritätsfehler meldet. Abhilfe bringt in diesen Fällen häufig das Um- stellen des Datenformats am UniMod LTE von "7E1" auf "8N1". Mit dieser Einstellung lassen sich danach sowohl Zähler im "7E1"- als auch im "8N1"- Format abfragen (siehe Hinweis auf Seite 18). -
Seite 18: Zusatzfunktionen
UniMod LTE Zusatzfunktionen Mit dem Programm UniModSet kann ein UniMod LTE lokal parametriert oder aus der Ferne (Remote Control) umparametriert werden. Temporäre Baudratenanpassung Die Baudrate auf der elektrischen Schnittstelle kann während der Abfrage dynamisch verändert werden, ohne dass dazwischen die Verbindung un- terbrochen werden muss. -
Seite 19: Zyklischer Reset
UniMod LTE Zyklischer Reset Optional kann bei UniMod LTE ein zeitgesteuertes Reset (Warmstart) akti- viert werden. Dabei wird das (Telit-)Modul über die Software neugestartet. Anschließend loggt sich das Modem erneut in das Funknetz ein. Aktivieren dieser Funktion ist empfehlenswert bei sehr schwachen Funknetzen. Frei-... -
Seite 20: Mehrere Funknetz-Betreiber
Mehrere Funknetz-Betreiber Es können gleichzeitig mehrere Funknetz-Betreiber angegeben werden, aus denen dann das UniMod LTE automatisch anhand der PLMN-Kennung (PLMN: Public Land Mobile Network) nach der Anmeldung im Funknetz die richtigen Einstellungen aktiviert. Somit ist es möglich das Modem für ver- schiedene SIM-Karten vorzuprogrammieren: Bleibt das Feld für die PLMN-Kennung leer, kann sich das Gerät nur beim... -
Seite 21: Client-Modus: Anmeldung An Der Ipt-Bridge
UniMod LTE Client-Modus: Anmeldung an der IPT-Bridge Client-Modus: das UniMod LTE meldet sich an der IPT-Bridge (Server) an. Die Anmeldung an der IPT-Bridge (DIN 43863-4) erfolgt in zwei Schritten. Zuerst werden die Einstellungen für den Funknetz-Anbieter angegeben: In Abhängigkeit von der eingesetzten SIM-Karte sind die Angaben „Benut- Hinweis: zername“... -
Seite 22: Server-Modus: Feste Ip-Adresse
Automatische Überwachung der Verbindung: das UniMod LTE (Server) kann die TCP-Verbindung automatisch nach einer bestimmten Zeit (Stan- dard: 10 Minuten) beenden: diese Aktion wird durchgeführt, wenn der Client in der vorgegebenen Zeit keine Zeichen zum UniMod LTE schickt. Einstellung 0 Minuten deaktiviert diese Funktion. -
Seite 23: Tls-Verschlüsselung
Bei der optionalen TLS-Verschlüsselung (nur im Client-Modus mit der IPT- Bridge) kann zusätzlich die Client-Authentifizierung aktiviert werden. UniMod LTE unterstützt die TLS-Verschlüsselung Version 1.2. Durch Anklicken der entsprechenden Buttons können die gültigen Zertifika- te und der private Client-Schlüssel in das Modem kopiert werden. -
Seite 24: Firmware-Update (Option)
UniMod LTE Firmware-Update (Option) Optional kann ein Firmware-Update durchgeführt werden. Das Update kann lokal (z.B. über RS232/RS485-Schnittstelle) oder über Funk (LTE/UMTS/GPRS) erfolgen. Lokal: Beim Firmware-Update über die lokale Schnittstelle ist es vorteilhaft, wenn die SIM-Karte dabei entfernt (deaktiviert) wurde. Funk: Beim Firmware-Update über Funkverbindung muss als Datenformat 8N1... - Seite 25 UniMod LTE Nach dem Click auf die Schaltfläche „Firmware-Update“ wird zuerst die aktuelle Parametrierung ausgelesen, danach kann die gewünschte Firmwa- re auf dem Datenspeicher (z.B. PC-Festplatte) markiert werden. Als nächstes findet eine Sicherheitsabfrage (Bestätigung) statt. Nach einem OK wird die Firmware aktualisiert.
-
Seite 26: Technische Daten
UniMod LTE Technische Daten Gehäuse: Wandgehäuse mit Klemmraum (DIN 43861-2) Schutzart: IP52 (IEC) Abmessungen: B = 105mm, H = 179mm (incl. Anschlusskasten), T = 72mm Schutzklasse: RoHS-konform: Versorgungsspannung: 85VAC bis 265VAC (50/60Hz) oder 60VDC bis 375VDC Alternativ: 10VDC bis 36VDC (0,8A) Leistungsaufnahme: max. - Seite 27 UniMod LTE Lieferumfang: - UniMod LTE mit einem Schnittstellenmodul (lt. Bestellung) - Standardantenne: Magnetfußantenne mit FME (f) Buchse, 12dB, Kabel: 3m RG174 - Beschreibung Zubehör: - Parametrieradapter mit USB-Anschluss (#12823) - Sonderantennen - Weitere Schnittstellenmodule - Aufhängeöse (#9141) - Parametriersoftware UniModSet...
-
Seite 28: Positionen Der Schnittstellenmodule
UniMod LTE Positionen der Schnittstellenmodule Die Schnittstellenmodule werden mit der Bauteilseite linksorientiert einge- baut und entsprechend der Skizze verdrahtet. In folgender Darstellung be- finden sich die Bauteile auf der linken Seite: UniMod LTE Schnittstellenmodule: RS232 20mA aktiv 20mA pas. RS485 M-Bus aktiv M-Bus pas. -
Seite 29: Klemmenbelegung
UniMod LTE Klemmenbelegung Alternative Versorgungsspannung (12VDC / 24VDC): Klemme Spannung +10VDC bis +36VDC 0VDC (GND) -
Seite 30: Abmessungen
UniMod LTE Abmessungen Wandgehäuse mit Klemmraum (DIN 43861-2) O p t i o n ( # 9 1 4 1 ) -
Seite 31: Eu-Konformitätserklärung
