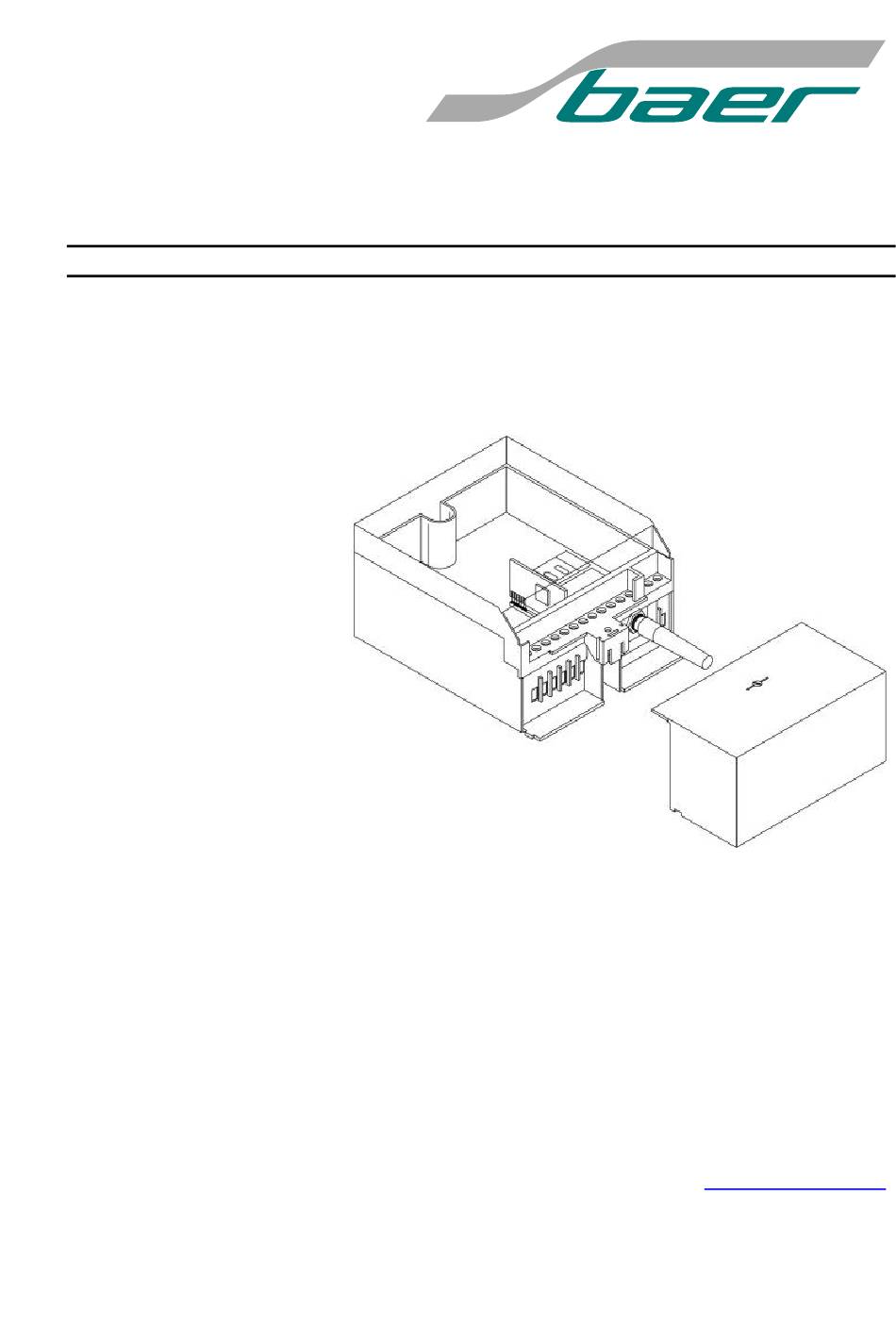

- Seite 1 UniMod GSM-4 Modem Bedienungsanleitung D209212217063 Bär Industrie-Elektronik GmbH Siemensstr. 3 D-90766 Fürth Telefon: +49 (0)911 970590 Fax: +49 (0)911 9705950 Internet: www.baer-gmbh.com...
- Seite 2 UniMod GSM-4 COPYRIGHT Copyright © 2017 BÄR Industrie-Elektronik GmbH. Alle Rechte vorbehalten. Alle Rechte, auch die der Übersetzung, des Nachdrucks und der Vervielfältigung des Dokumen- tes, oder Teilen daraus, vorbehalten. Kein Teil dieser Beschreibung darf ohne schriftliche Ge- nehmigung der BÄR Industrie-Elektronik GmbH in irgendeiner Form (elektronisch,...
-
Seite 3: Inhaltsverzeichnis
UniMod GSM-4 Inhaltsverzeichnis Seite Allgemeines ........................5 Voraussetzungen ...................... 5 Sicherheitshinweise ......................6 Netzteil ..........................7 Schnittstellen ........................8 Anzeigen......................... 10 Installation ........................11 Programmierung ......................12 Verbindungstest ...................... 18 Paritätsfehler (7E1) ....................18 Zusatzfunktionen ......................19 Reset ........................19 Feldstärkenanzeige .................... - Seite 4 UniMod GSM-4...
-
Seite 5: Allgemeines
GSM-4 ist für die Fernabfrage von Messdaten jeglicher Art gedacht, in ers- ter Linie jedoch für den Fernzählbereich. Optional kann eine Stör- oder Zu- standsmeldung als SMS versendet werden. Das UniMod GSM-4 unterstützt in der Betriebsart GPRS die Zählerdaten- kommunikation nach DIN 43863-4 (IP-Telemetrie) und feste IP-Adresse (Server-Mode). -
Seite 6: Sicherheitshinweise
Unnötige Berührungen der Antenne sind zu vermeiden. Anschluss an andere Geräten Wenn Sie das UniMod GSM-4 an ein anderes Gerät anschließen, lesen Sie die Bedienungsanleitung zu dem Gerät, um detaillierte Sicherheitshinweise zu erhalten. Schließen Sie keine vom Hersteller nicht zugelassenen Pro- dukte an. -
Seite 7: Netzteil
UniMod GSM-4 Netzteil Das UniMod GSM-4 verfügt über ein eingebautes verlustarmes Schaltnetz- teil, das den Betrieb über einen großen Versorgungsspannungsbereich so- wohl mit Gleich- als auch mit Wechselspannung ermöglicht: 80VAC bis 270VAC (50/60Hz) oder 60VDC bis 375DC externe Sicherung verwenden, z.B. Leistungsschutzschalter B6A ... -
Seite 8: Schnittstellen
Schnittstellen Die Kommunikation kann mit vielen gängigen Übertragungsprotokollen er- folgen, wie SCTM, LSV1, DLMS, IEC1107 / IEC62056-21, IEC60870, M- Bus, Modbus (transparente Datenauslesung). UniMod GSM-4 besitzt drei interne (on-board) Schnittstellen: R T S 20mA (CS-Schnittstelle) aktiv für maximal 4 Endgeräte;... - Seite 9 UniMod GSM-4 Zusätzlich zu diesen Schnittstellen besitzt das UniMod GSM-4 einen Steckplatz für ein weiteres Schnittstellenmodul. Folgende Schnittstellen- module sind verfügbar (Einbau: siehe Seite 32): R T S 20mA (CS-Schnittstelle) aktiv (für maximal 4 Endgeräte) oder passiv; die aktive 20mA-Schnittstelle muss belastet (oder über- C T S brückt/kurzgeschlossen) betrieben werden;...
-
Seite 10: Anzeigen
- im CSD-Modus leuchtet, wenn eine Modemverbindung aufgebaut ist; - im GPRS-Modus: IPT oder BAER-Protokoll: DCD leuchtet, wenn an der GPRS- Bridge erfolgreich angemeldet feste IP-Adresse: DCD leuchtet, wenn eine Verbindung von der Gegenstelle zum UniMod GSM4aufgebaut ist; blinkt bei einem Datentransfer vom Modem zum Endgerät (z.B.: Zähler);... -
Seite 11: Installation
Schieber entgegen der darauf abgedruckten Pfeilrichtung. Wichtig ist, dass der Schieber hörbar einrastet und sich die Klappe nicht mehr öffnen lässt. Nun ist die SIM-Karte betriebsbereit 3) Danach Antennenkabel und Antenne mit dem UniMod GSM-4 verbinden (mittels FME-Stecker). Erst danach die Stromversorgung verbinden! -
Seite 12: Programmierung
UniMod GSM-4 Programmierung Bevor das Modem an seinem endgültigen Platz installiert wird, sollte es entsprechend den Anforderungen parametriert werden, d.h. das Modem muss auf der Schnittstellenseite (zum Zähler hin) auf die gewünschte Baudrate und das Datenformat sowie auf der GSM-Seite auf die Übertra- gungsart und auf die möglichen Übertragungsraten eingestellt werden. - Seite 13 Danach den 25-poligen Stecker (RS232) an ihrem PC anschließen. Erst danach die Spannung wieder einschalten! Jetzt kann mit dem angeschlossenen Modem kommuniziert werden. Nach der Programmierung UniMod GSM-4 ausschalten und das Schnitt- stellenmodul wieder vorsichtig einsetzen (nur im spannungslosen Zu- stand...
- Seite 14 AT&V), der dann eine entsprechende Antwort auf Ihrem Bildschirm erzeugen sollte. Bei erfolgreicher Kommunikation ist damit die Schnittstelle des Modems richtig eingestellt. B) oder C) Nach der Programmierung UniMod GSM-4 ausschalten und das Schnitt- stellenmodul wieder vorsichtig einsetzen (nur im spannungslosen Zu- stand erlaubt!).
- Seite 15 UniMod GSM-4 Beispiel: Nachfolgend einige Beispiele der AT-Befehle (die möglichen Antworten sind von der jeweiligen Firmware-Version abhängig): Abfrage Antwort Beschreibung DTE SPEED : 19200 at&v Abfrage der aktuellen Konfiguration DTE FORMAT : AUTO GSM DATA MODE : Not Transparent AUTOBAUD...
- Seite 16 UniMod GSM-4 Abfrage Antwort Beschreibung 66 - 1200 bps (V.110) 68 - 2400 bps (V.110 or X.31 flag stuffing) 70 - 4800 bps (V.110 or X.31 flag stuffing) 71 - 9600 bps (V.110 or X.31 flag stuffing) 75 - 14400 bps (V110 or X.31 flag stuffing), Name n=0 für asynchrones Modem,...
- Seite 17 Programmierung eines UniMod GSM-4 Mini-SIM-Karte einsetzen Verbindung zum PC herstellen (z. B. mit Hilfe des Parametrierkabels) UniMod GSM-4 einschalten und warten bis linke INF-LED ständig leuchtet (nach ca. 50 bis 80 Sek.) Parametriersoftware UniModSet aufrufen Gerätekonfiguration lesen: ...
-
Seite 18: Verbindungstest
Datenabfrage mit 7 Datenbits und gerader Parität (7E1) Paritätsfehler meldet. Abhilfe bringt in diesen Fällen häufig das Um- stellen des Datenformats am UniMod GSM-4 von "7E1" auf "8N1". Mit die- ser Einstellung lassen sich danach sowohl Zähler im "7E1"- als auch im "8N1"-Format abfragen. -
Seite 19: Zusatzfunktionen
UniMod GSM-4 Zusatzfunktionen Reset Optional kann bei UniMod GSM-4 ein zeitgesteuertes Reset (Warmstart) aktiviert werden. Dabei wird das Modem (GE864-Modul) über die Software deaktiviert. Anschließend loggt sich das Modem erneut in das Funknetz ein (PLMN: Public Land Mobile Network). Aktivieren dieser Funktion ist emp- fehlenswert bei sehr schwachen GSM-Netzen. -
Seite 20: Feldstärkenanzeige
UniMod GSM-4 Feldstärkenanzeige Über die drei INF-LED’s wird die aktuelle Feldstärke des GSM-Signals an- gezeigt (nur im CSD-Modus möglich!): erste INF-LED geht jede 3 Sekun- den kurz aus (beim Aktualisieren der Feldstärkeanzeige), zweite und dritte LED an / : INF-LED zeigen die Signalqualität an. Mögliche Zustände (:... -
Seite 21: Sms-Dienst
CSD-Modus (Wählverbindung) als auch im GPRS-Modus möglich. Frei- schalten der Funktion erfolgt mittels der Parametriersoftware UniModSet oder MetcomTSet. Am UniMod GSM-4 müssen zu diesem Zwecke zwei Jumper entsprechend gesteckt werden, um den Meldeeingang zu aktivie- ren (Klemme 8/GND und 9/UE): Einstellung für RS232:... -
Seite 22: Automatische Baudratenanpassung
UniMod GSM-4 Automatische Baudratenanpassung Optional kann über UniMod GSM-4 die Baudrate zum angeschlossenen Zähler automatisch angepasst werden (anstelle von „SMS-Dienst“). Diese Funktion ist nur in Verbindung mit VDEW2-Zähler möglich, die mit IEC1107 (IEC62056-21) ausgelesen werden. Die Datenformate im Modem und im Zähler müssen dabei übereinstimmen (7E1, 8N1 oder 8E1). - Seite 23 UniMod GSM-4 Zum Aktivieren der automatischen Baudratenumschaltung muss der Steu- ereingang UE (Klemmen 8/GND und 9/UE) für mindestens 5 Sekunden kurzgeschlossen werden. Danach blink die linke INF-LED drei mal und die Baudratenabtastung beginnt. Es werden der Reihe nach folgende Baudra- ten überprüft: 19200, 9600, 4800, 2400, 1200, 600 und 300 Baud.
- Seite 24 UniMod GSM-4 Mit Hilfe des Parametrierprogramms UniModSet kann diese Funktion „au- tomatische Baudratenanpassung (IEC 62056-21/61107 lokal)“ aktiviert oder deaktiviert werden: Funktion „Automatische Baudratenanpassung“ ist nicht mit „SMS-Dienst“ Hinweis: gleichzeitig möglich.
-
Seite 25: Temporäre Baudratenanpassung
► Die Zeichenfolge {[%]} wurde gewählt, weil sie sehr exotisch ist und normalerweise kaum (in Abfragetelegrammen zum Zähler) vorkom- men dürfte. Hinweis: Damit alle Daten korrekt übertragen werden, sollte als Standardeinstellung bei UniMod GSM-4 das Datenformat 8N1 parametriert werden. Damit wer- den die Daten auf der Funkstrecke immer mit 8N1 übertragen. -
Seite 26: Gprs: Mehrere Funknetz-Betreiber
UniMod GSM-4 GPRS: mehrere Funknetz-Betreiber Ab Firmware-Version #90 können gleichzeitig mehrere Funknetz-Betreiber angegeben werden, aus denen dann das UniMod GSM-4 automatisch an- hand der PLMN-Kennung (PLMN: Public Land Mobile Network) nach der Anmeldung im GSM-Netz die richtigen GPRS-Einstellungen aktiviert. Somit ist es möglich das Modem für verschiedene SIM-Karten vorzuprogrammie-... -
Seite 27: Gprs: Feste Ip-Adresse (Server-Mode)
UniMod GSM-4 GPRS: feste IP-Adresse (Server-Mode) Feste IP-Adresse und TCP-Netzwerkport (mit Firewall): Einstellungen für Firewall: Beispiele: Firewall = 0.0.0.0 und Netmask = 0.0.0.0: Verbindung zu allen IP-Adressen ist zulässig; Firewall = 192.168.1.1 und Netmask = 255.255.255.255: Verbindung nur zu der IP-Adresse 192.168.1.1 ist zulässig;... -
Seite 28: Gprs: Dynamische Anmeldung
UniMod GSM-4 GPRS: dynamische Anmeldung Dynamische Pause zwischen CSD- und GPRS-Anmeldung (5, 15, 60Min, 3, 12 und 24Std Pause im Fehlerfall). 8.10 GPRS: Test Mode „Test mode“ aktiviert: ab Firmware-Version #90 können zusätzliche Test- ausgaben (GPRS-Anmeldung) über die Service-Schnittstelle angezeigt werden: Hinweis: nur für Testzwecke verwenden, danach bitte wider deaktivieren! -
Seite 29: Firmware-Update (Option)
UniMod GSM-4 8.11 Firmware-Update (Option) Option: Ab Firmware-Version #90 kann ein Firmware-Update durchgeführt werden. Der Update kann lokal (z.B. über RS232-Serviceschnittstelle) oder über Funk (GSM/Analog-Modemverbindung oder GPRS) erfolgen. Lokal: Bei Firmware-Update über die RS232-Serviceschnittstelle ist es vorteilhaft, wenn die SIM-Karte dabei entfernt (deaktiviert) wurde. -
Seite 30: Technische Daten
UniMod GSM-4 Technische Daten Gehäuse: Wandgehäuse mit Klemmraum (DIN 43861-2) Schutzart: IP52 (IEC) Abmessungen: B = 105mm, H = 179mm (incl. Anschlusskasten), T = 72mm Schutzklasse: RoHS-konform: Versorgungsspannung: 80VAC bis 270VAC (50/60Hz) oder 60VDC bis 375VDC Alternativ: 10VDC bis 36VDC (0,8A) oder 20VDC bis 72VDC Leistungsaufnahme: max. - Seite 31 Software-Schnittstelle: Hayes Standard-AT, GSM 07.07, GSM 07.05 Normen: European Telecommunications Standards Institute, www.etsi.org Lieferumfang: - UniMod GSM-4 mit einem Schnittstellenmodul (lt. Bestellung) - Standardantenne „Dual Band“: Magnetfußantenne mit FME (f) Buchse, 0dB, Kabel: 2,5m RG174 - Beschreibung Zubehör: - RS232-Parametrierkabel (#4301)
-
Seite 32: Positionen Der Schnittstellenmodule
UniMod GSM-4 Positionen der Schnittstellenmodule Die Schnittstellenmodule werden mit der Bauteilseite linksorientiert einge- baut und entsprechend der Skizze verdrahtet. In folgender Darstellung be- finden sich die Bauteile auf der linken Seite: RS232 20mA akt. 20mA pas. RS485 M-Bus akt. M-Bus pas. -
Seite 33: Klemmenbelegung
UniMod GSM-4 Klemmenbelegung Hinweis: der DTR-Eingang kann als Meldeeingang (UE) zum Versenden einer SMS verwendet werden. Dazu muss der Jumper von DTR auf UE ge- setzt werden Kapitel 8.3) Parametriersoftware UniModSet/MetcomTSet die SMS-Funktion aktiviert werden. Alternative Versorgungsspannung (12VDC / 24VDC):... -
Seite 34: Abmessungen
UniMod GSM-4 Abmessungen Wandgehäuse mit Klemmraum (DIN 43861-2) -
Seite 35: Eu-Konformitätserklärung
Verantwortung, dass folgendes Produkt: declares under his sole responsibility that the following product: Funkanlage: UniMod GSM-4 (Industriemodem GSM/GPRS) Radio equipment: UniMod GSM-4 (Industrial modem GSM/GPRS) Bauform: Wandgehäuse mit Klemmraum (DIN 43861-2) Type: Wall-mounted housing with terminals (DIN 43861-2) folgende EU-Richtlinien erfüllt:... - Seite 36 UniMod GSM-4 Änderungen vorbehalten!
