Installation

Die Installation ist so vorzunehmen, dass bei einem Kabelbruch keine ge-
fährlich hohen Spannungen an berührbaren Kleinspannungen (Datenlei-
tungen) oder auf der Antennenleitung anliegen. Dies kann z.B. durch
Kabelbinder und entsprechend kurze Kabelenden erreicht werden.
Bei der Installation zuerst die Mini-SIM-Karte richtig einsetzen und durch
das Schieben des Halters im Kartenleser fest fixieren:
3) Danach Antennenkabel und Antenne mit dem UniMod GSM-4 verbinden
(mittels FME-Stecker).
Erst danach die Stromversorgung verbinden!

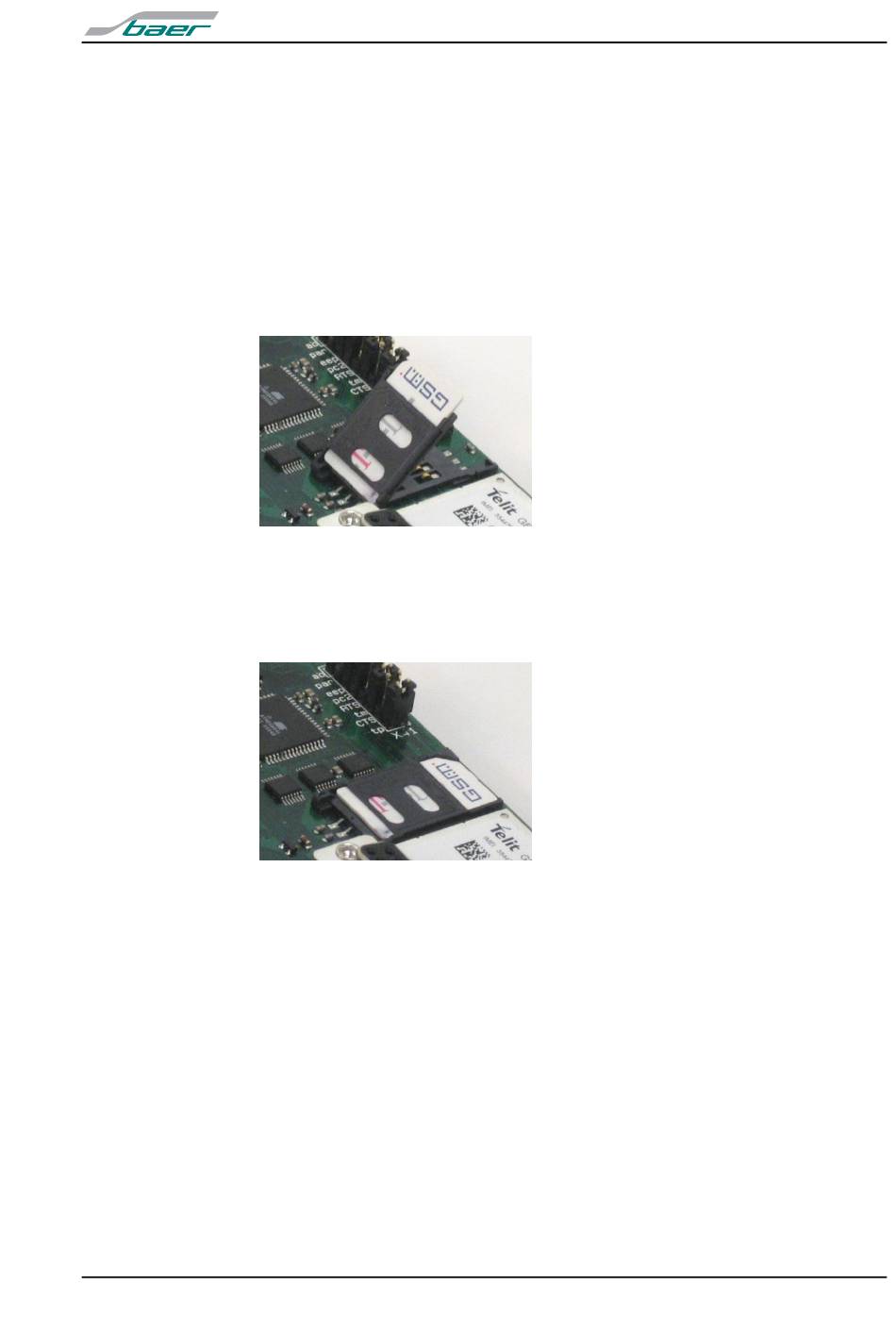

1) Bei geschlossener Halterung müs-
sen Sie den Schieber zuerst in der
darauf abgebildeten
(OPEN) schieben. Nach dem hörbaren
Ausrasten können Sie die Klappe öff-
nen. Nun schieben Sie die SIM-Karte
wie in der rechten Grafik abgebildet
hinein. Bitte beachten Sie die Position
der abgeschnittenen Ecke Ihrer SIM-
Karte: die abgeschrägte Ecke muss
nach oben rechts und die Goldkontakte
nach unten zeigen.
2) Die Karte soweit einführen, bis Wi-
derstand spürbar ist und die Klappe,
wie in der Grafik abgebildet, geschlos-
sen werden kann und sich der Schie-
ber bewegen lässt. Hierzu beachten
Sie bitte wieder die Führung der abge-
schnittenen Ecke. Nun bewegen Sie
bitte den Schieber entgegen der darauf
abgedruckten Pfeilrichtung. Wichtig ist,
dass der Schieber hörbar einrastet und
sich die Klappe nicht mehr öffnen lässt.
Nun ist die SIM-Karte betriebsbereit
UniMod GSM-4
Pfeilrichtung
