Die Vorderseite - Lexicon PCM96 Bedienungsanleitung

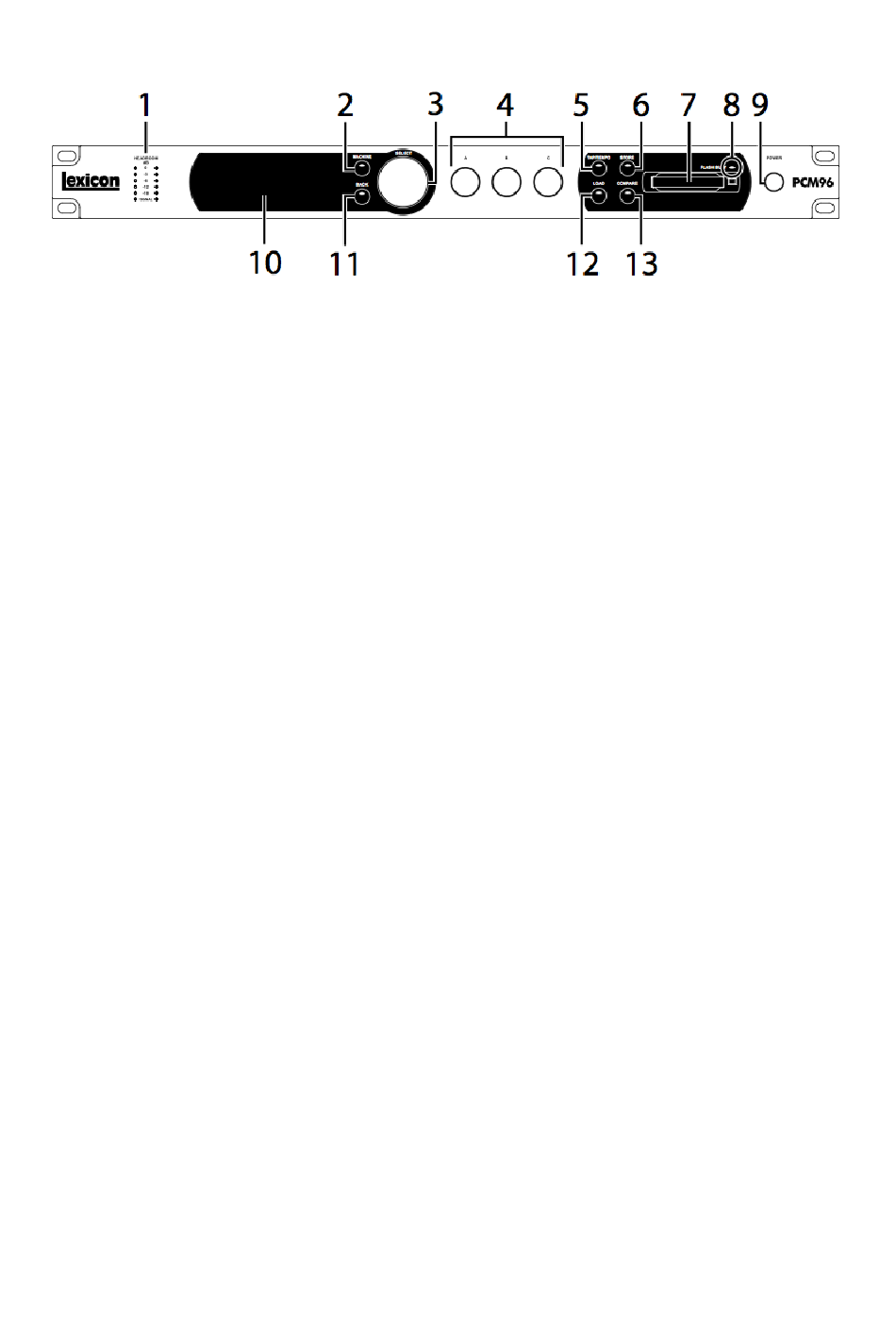

DIE VORDERSEITE

1. Gain LEDs
Jedes Paar der Gain LEDs zeigt die Eingangssignalstärke der Eingänge des
PCM96 an. Sollte die Audio Source auf Analog eingestellt sein (das erreichen sie im
Audio Setup Menü), zeigen die LEDs die analogen Pegel. Sollte die Audio Source
auf „digital" eingestellt sein, zeigen die LEDs die digitalen Pegel. Der Anzeigebereich
liegt bei -18dB, -12dB, -6dB, -3dB, und 0dB.
2. MACHINE Knopf
Das PCM96 kann als ein einzelnes System konfiguriert werden, oder auch als 1-4
"Maschinen", von denen jede einzelne für sich ein Preset ausführen kann. Der Knopf
„Machine" wechselt von Preset zu System zu der „Machine" Konfiguration.
3. SELECT Knopf
Drehen sie am Select Regler, um sich durch die Presets und die Menü Optionen zu
bewegen. Drücken sie den Select Regler, um ein anliegendes Preset oder eine Menü
Option auszuwählen.
4. A, B, und C Knöpfe
Diese Knöpfe justieren die Parameter die im Display angezeigt werden. Drehen sie
am Knopf A um den Parameter in der obersten Reihe einzustellen. Knopf B justiert
den Parameter in der zweiten Reihe und Knopf C regelt dann den Parameter in der
dritten Reihe. Drücken sie den Knopf A, um Zugriff auf weitere Parameter in der Soft
Row zu erhalten. Drücken sie den Knopf C, um den Algorithmus des anliegenden
Presets einzusehen, die Bank und Programm Nummer, sowie den MIDI Kanal. Diese
Knöpfe haben desweiteren verschiedene Funktionen die dem jeweiligen
Zusammenhang dienen, sobald sie gedrückt werden.
5. TAP/TEMPO Knopf
Drücken sie diesen Knopf mehrmals, um das Tempo des Delays oder des
modulierenden Effektes einzustellen. Schauen sie nach Presets mit einem (T) im
Namen, um Effekte zu laden, die auf die Tempo Taste reagieren.
6. STORE Knopf
Drücken sie diesen Knopf um ein Preset zu sichern. Sobald sie diesen Knopf
drücken, erscheint ein Dialog im Display bei dem sie einen Namen für das Preset
eingeben können.
7. Compact Flash Card Fach
Stecken sie hier die Compact Flash Speicherkarte ein.
