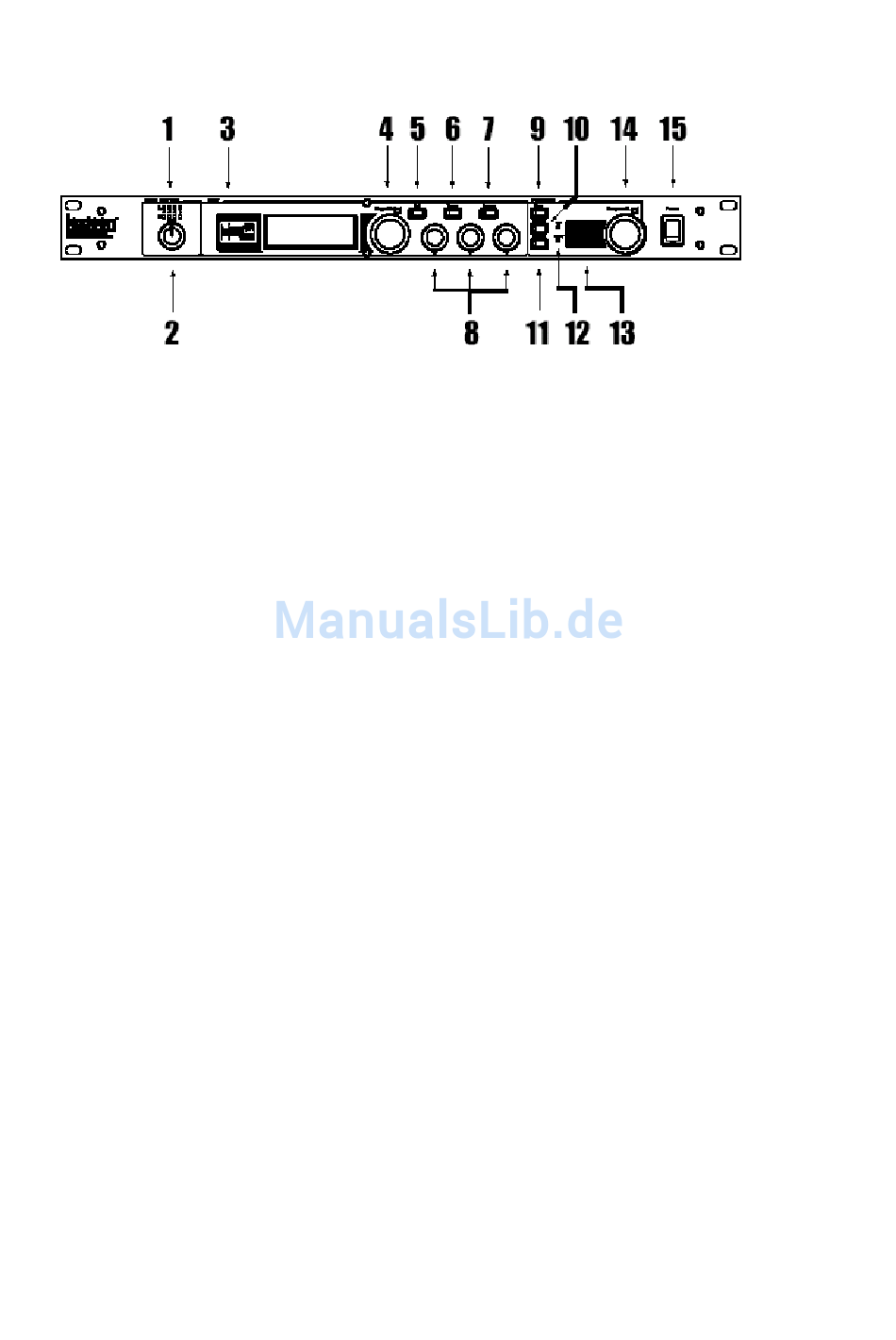

Die Vorderseite

1. Gain LEDs

Zeigt den Eingangspegel der am Eingang des MX300 anliegt. Der
Regelbereich liegt bei -24dB, -12dB, -6dB und 0dB.

2. Eingangsregler

Der Eingangsregler kontrolliert die Eingangslautstärke des
Eingangpaares.

3. Hauptanzeige

Die Hauptanzeige besteht aus 2 LEDs und einer LCD Anzeige. Die
LEDs zeigen an, wann die S/PDIF I/O Synchronisation greift und sie
zeigen ihnen die USB Verbindung an. Die LCD Anzeige zeigt ihnen
Programm und Parameter sowie System Informationen.
4. Page/Select Regler
Wird dazu benutzt, um sich durch die Effekte, Parameter und die
System Menüpunkte zu bewegen.

5. Exit

Indem sie diesen Knopf drücken, kommen sie aus dem angewählten
Menüpunkt raus (einen Schritt zurück).

6. Tempo

Stellt die Delay Zeit des jeweiligen Delay Effektes ein.

7. Effekt Bypass

Drücken sie diesen Knopf, umgehen sie alle Effekte des MX300 die
sie in der Hauptanzeige angewählt haben, sie hören das
unbearbeitete Eingangssignal. Einer von vier Bypassarten können
diesen Knopf zugeordnet werden – Dry, Mute, Input Dry und Input
Mute. Bitte lesen sie auf Seite 17, um mehr Information zu diesem
Thema zu erfahren.
