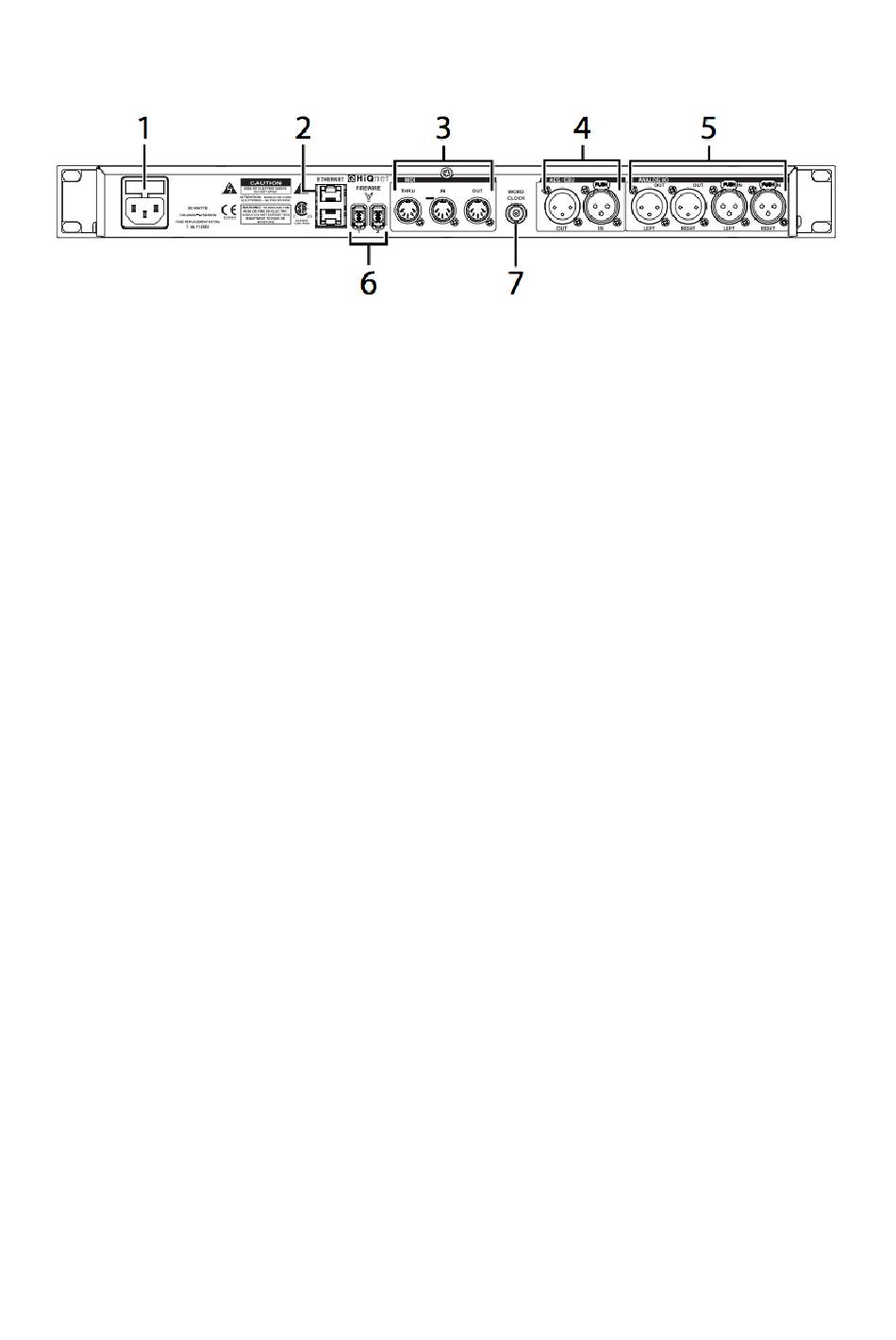

DIE RÜCKSEITE
1. STROMANSCHLUSS
Standard 3-pin IEC Stromanschluss. 100-240V, 50-60Hz automatische
Umschaltung zum entsprechenden Stromnetz.
2. ETHERNET EINGÄNGE
Die RJ-45 Anschlüsse werden benutzt, um das PCM96 mit Netzwerken zu verbinden
und die via Ethernet zu steuern.
3. MIDI IN
Über diesen Anschluss empfangen sie MIDI Information von externen MIDI
Equipment wie Master Keyboard, MIDI Fussleisten, Sequenzern und Synthesizern.
MIDI THRU
Führt MIDI Daten unverändert wieder aus dem Gerät heraus.
MIDI OUT
Übermittelt MIDI Daten an externes Equipment.
4. AES/EBU In/Out
AES/EBU Format. Digitale Anschlüsse die dem AES professionellem Standard
entsprechen.
5. ANALOGE EIN-/AUSGÄNGE
Die Ausgangsimpedanz ist 30Ω, elektronisch symmetriert, und einem maximalen
Ausgangspegel von +20dBu voll aufgedreht.
6. FIREWIRE ANSCHLÜSSE
Schliessen sie hier ihre Firewire Kabel an. Beide Anschlüsse können benutzt
werden, wobei einer dann als Thru agiert.
7. WORD CLOCK EINGANG
Dieser Anschluss ermöglicht es dem PCM96 sich an jedes Master Clock System
anzubinden und „einzuloggen". Der Eingang ist nicht terminiert. Um beste
Ergebnisse zu erzielen, empfehlen wir "T" Anschlüsse zu verwenden, sofern sie ein
BNC Word Clock Netzwerk erstellen. Terminieren sie das Ende des Netzwerkes mit
einem 75 Ohm BNC Terminator.
5
