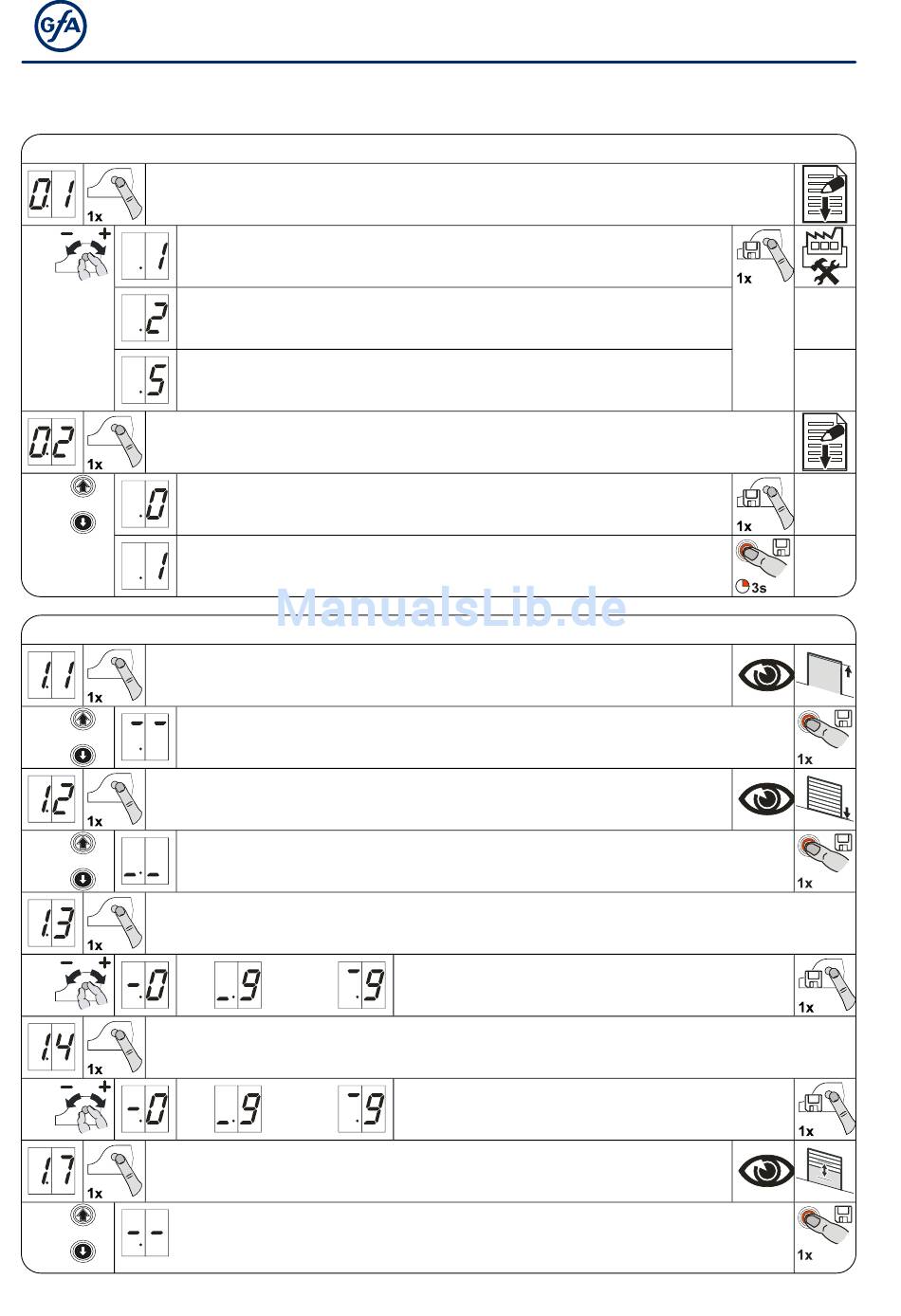

8 Tabelle Programmierpunkte

Torbetriebsarten

Torbetriebsart
AUF
ZU
AUF
ZU
Erweiterte Totmann
Bei NES: Endschalter S5 kurz vor Endlage ZU einstellen

Abtriebsdrehrichtung

Abtriebsdrehrichtung beibehalten
Abtriebsdrehrichtung wechseln

Torpositionen

Grobkorrektur Endlage AUF (DES)
Gewünschte Torposition anfahren und speichern
Grobkorrektur Endlage ZU (DES)
Gewünschte Torposition anfahren und speichern
Feinkorrektur Endlage AUF (DES)
Feinkorrektur Endlage ZU (DES)
Relais Schaltpunkt positionieren (DES)
Relaisfunktion über Programmierpunkt 2.7 auswählen
Gewünschte Torposition anfahren und speichern; Für NES muss der Schaltpunkt
über den Zusatz Endschalter S6 am Antrieb einstellt werden.
18
Torbetriebsarten
Totmann
Totmann
Selbsthaltung
Totmann
Torpositionen
ohne Torbewegung,
[ + ]
[ – ]
ohne Torbewegung,
[ + ]
[ – ]
in AUF korrigieren
in ZU korrigieren
in AUF korrigieren
in ZU korrigieren
