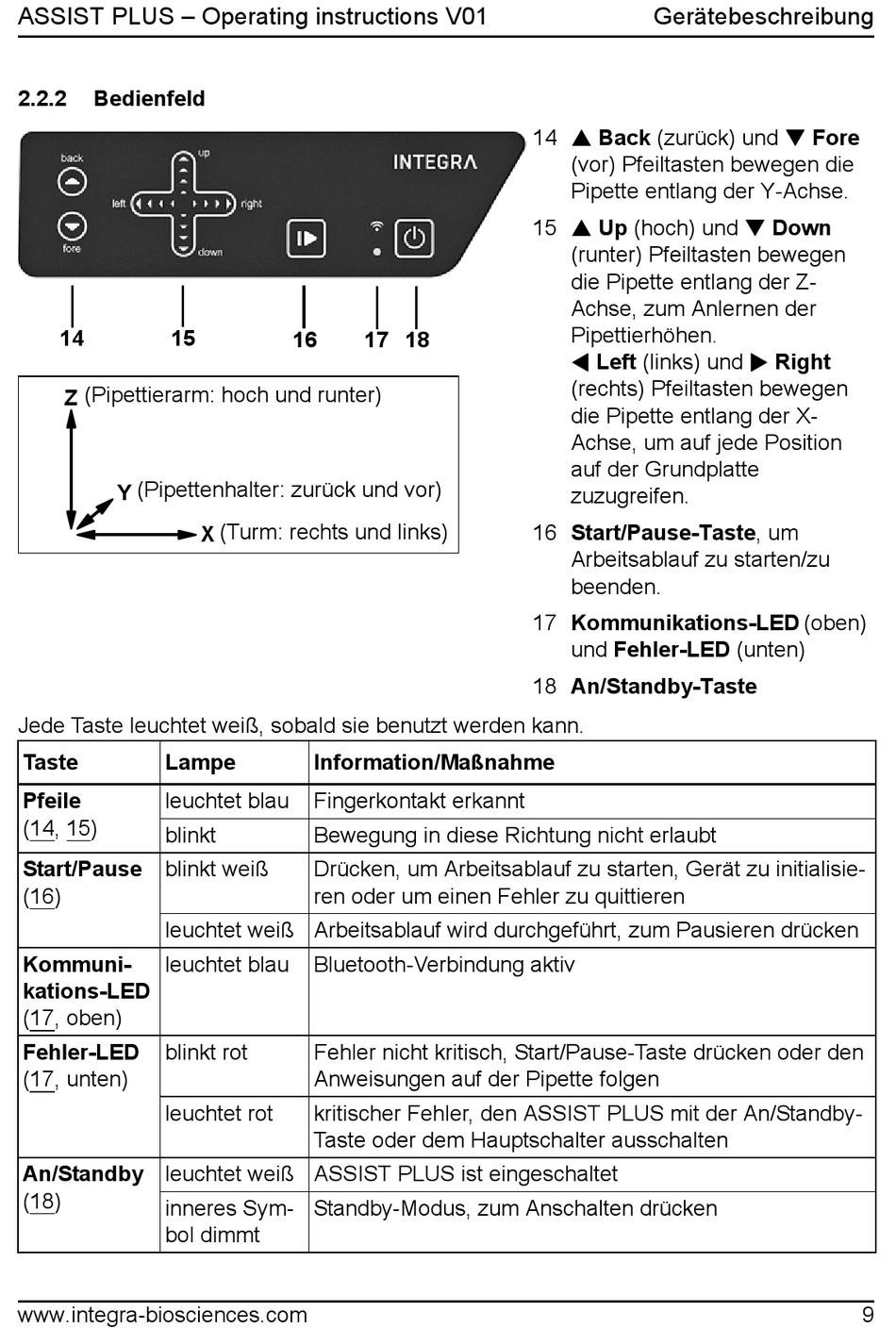

ASSIST PLUS – Operating instructions V01
2.2.2
Bedienfeld
15
14
(Pipettierarm: hoch und runter)
Z
(Pipettenhalter: zurück und vor)
Y
Jede Taste leuchtet weiß, sobald sie benutzt werden kann.
Taste
Lampe
Pfeile
leuchtet blau
(14, 15)
blinkt
Start/Pause
blinkt weiß
(16)
leuchtet weiß Arbeitsablauf wird durchgeführt, zum Pausieren drücken
Kommuni-
leuchtet blau
kations-LED
(17, oben)
Fehler-LED
blinkt rot
(17, unten)
leuchtet rot
An/Standby
leuchtet weiß ASSIST PLUS ist eingeschaltet
(18)
inneres Sym-
bol dimmt
www.integra-biosciences.com
16
17 18
(Turm: rechts und links)
X
Information/Maßnahme
Fingerkontakt erkannt
Bewegung in diese Richtung nicht erlaubt
Drücken, um Arbeitsablauf zu starten, Gerät zu initialisie-
ren oder um einen Fehler zu quittieren
Bluetooth-Verbindung aktiv
Fehler nicht kritisch, Start/Pause-Taste drücken oder den
Anweisungen auf der Pipette folgen
kritischer Fehler, den ASSIST PLUS mit der An/Standby-
Taste oder dem Hauptschalter ausschalten
Standby-Modus, zum Anschalten drücken
Gerätebeschreibung
14 Back (zurück) und Fore
(vor) Pfeiltasten bewegen die
Pipette entlang der Y-Achse.
15 Up (hoch) und Down
(runter) Pfeiltasten bewegen
die Pipette entlang der Z-
Achse, zum Anlernen der
Pipettierhöhen.
Left (links) und Right
(rechts) Pfeiltasten bewegen
die Pipette entlang der X-
Achse, um auf jede Position
auf der Grundplatte
zuzugreifen.
16 Start/Pause-Taste, um
Arbeitsablauf zu starten/zu
beenden.
17 Kommunikations-LED (oben)
und Fehler-LED (unten)
18 An/Standby-Taste
