JUMO CTI-920 Bedienungsanleitung

M. K. JUCHHEIM GmbH & Co
Hausadresse: Moltkestraße 13 - 31, 36039 Fulda, Germany
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany
Postadresse: 36035 Fulda, Germany

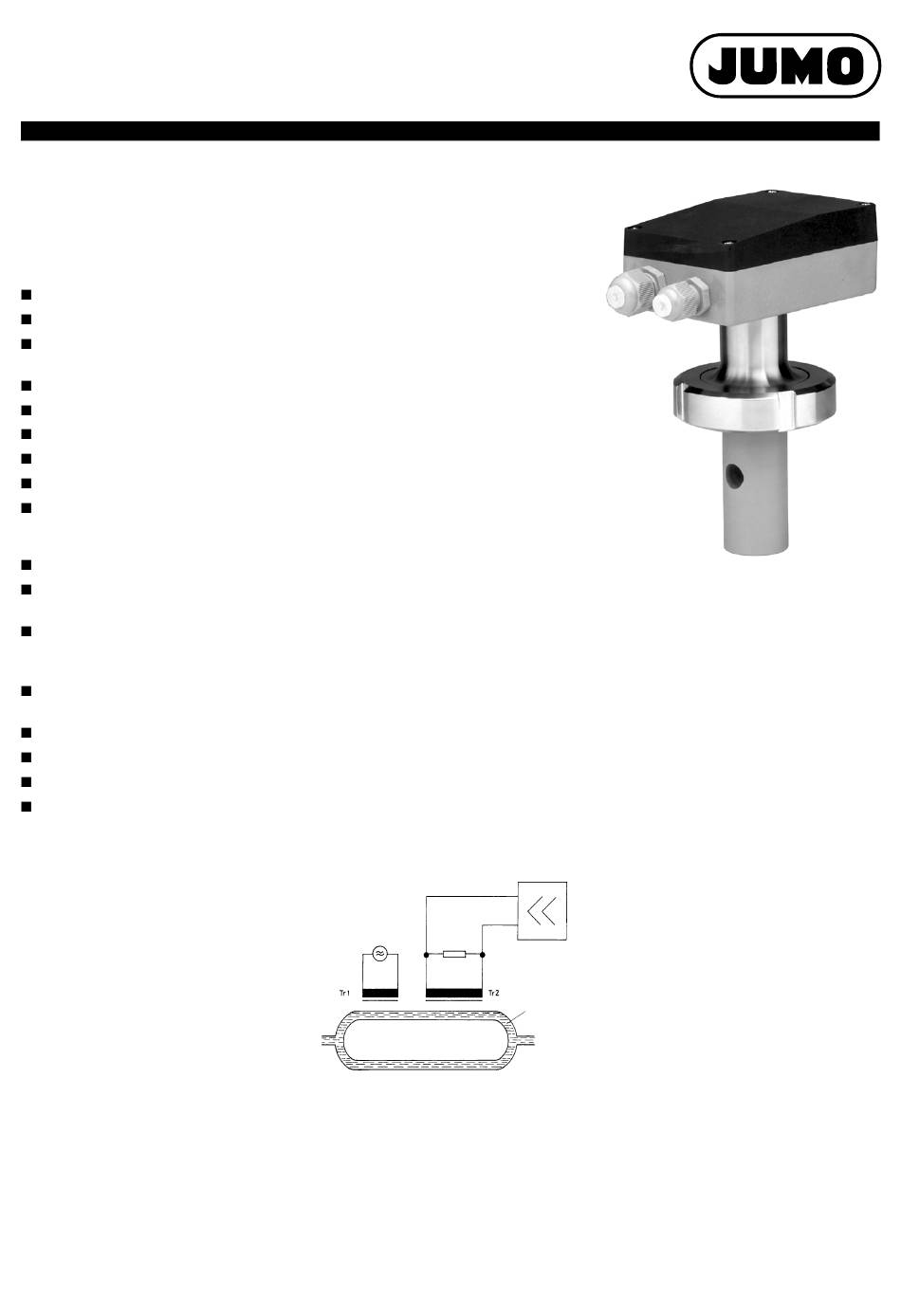

Induktiver
Leitfähigkeits-Messumformer
JUMO CTI-920
Induktive Leitfähigkeits-Messzelle
Material der Leitfähigkeits-Messzelle: PVDF oder PEEK
Isolierter, hermetisch verschlossener Messgeber mit integriertem Pt100
zur Temperaturmessung und -korrektur des Leitfähigkeits-Messwertes.
Betriebstemperatur max. 120°C (kurzzeitig bis 140°C, z.B. bei Dampfsterilisierung)
Betriebsdruck max. 10 bar
2. Stromausgang Temperatur serienmäßig vorhanden
bis zu 9 Messbereiche integriert
Messbereiche von 0...1 mS/cm bis zu 0...2000 mS/cm
bis zu 4 Temperaturkoeffizienten einstellbar
Typische Einsatzfelder sind:
Lebensmittel-, Getränke- und Pharmaindustrie
Produktüberwachung (Phasentrennung Produkt/Produktgemisch/Wasser)
in der Getränkeindustrie, Brauereien und Molkereien
Steuerung (z.B. Phasentrennung Reinigungsmittel/Spülwasser)
von Reinigungsprozessen
z.B. bei Flaschenreinigungsanlagen und bei der Behälterreinigung
Konzentrationsregelung bei Säuren und Laugen
z.B. in der Galvanik und der Prozesschemie
Einsatz in CIP-Anlagen
Wasser- und Abwassertechnik z.B. Autowäsche und Brauchwassserüberwachung
Chemikaliendosierung
Leckanzeige bei getrennten Kreisläufen, z.B. bei Heiz- und Kühlanlagen
Allgemeine Anwendung
Der induktive Leitfähigkeits-Messumfor-
mer CTI-920 wird zur Messung der spezifi-
schen Leitfähigkeit in flüssigen Medien
eingesetzt.
Der Einsatz empfiehlt sich insbesondere in
Medien, in denen mit starken Ablagerun-
gen durch Schmutzfrachten, Öl, Fett oder
mit Gips- und Kalkausfällungen zu rechnen
ist.
Das induktive Messverfahren erlaubt eine
weitgehend wartungsfreie Erfassung der
spezifischen Leitfähigkeit auch in schwie-
rigsten Mediumsverhältnissen. Im Gegen-
satz zum konduktiven Messverfahren
treten Probleme wie Elektrodenzersetzung
und Polarisation nicht auf.
04.04 / 00342977
Telefon: (06 61) 60 03-0
Telefax: (06 61) 60 03-5 00
E-Mail: mail@jumo.net
Internet: www.jumo.net
Funktionsbeschreibung
Ein Transformator Tr1 wird mit einer kon-
stanten Wechselspannung gespeist und
erzeugt in der als Sekundärwicklung die-
nenden Flüssigkeit einen der Leitfähigkeit
proportionalen Strom. Die Flüssigkeit stellt
gleichzeitig die Primärwicklung
Transformators Tr2 dar, der als Strom-
wandler arbeitet. Der Ausgangsstrom des
Transformators Tr2 ist direkt proportional
der Leitfähigkeit der Flüssigkeit.
Typenblatt 20.2752
Gerätebeschreibung
Messumformer
Der Messumformer CTI-920 ist für den Ein-
satz vor Ort konzipiert. Ein robustes Ge-
häuse aus glasfaserverstärktem Polyamid
schützt die Elektronik und die elektrischen
Anschlüsse vor aggressiven Umgebungs-
Flüssigkeits-
einflüssen (Schutzart IP 67). Serienmäßig
schleife
verfügt das Gerät über einen Drei-Draht-
Messumformer für Leitfähigkeit und ei-
nen Zwei-Draht-Messumformer für Tem-
peratur (Ausgangssignale 4...20 mA). Die
Weiterverarbeitung der Normsignale kann
in geeigneten Anzeige-/Regelgeräten oder
z.B. direkt in einer SPS erfolgen.
Bei dauernden
über 80°C und gleichzeitig Umgebungs-
temperaturen über 50°C wird der Typenzu-
eines
satz /765 empfohlen.
Seite 1/8
Mediumstemperaturen
