Elektrik Vorbereiten - Webasto Thermo Top Evo Einbaudokumentation

A
15
85
86
E
rt/sw
rt gn/ws
0,5²
4² 0,75²
F3
86
IPCU
85
br
0,5²
1
1317666A
1
IPCU
E
A
86 85
E
rt
1
0,5²
A
sw
2
0,5²
1
2

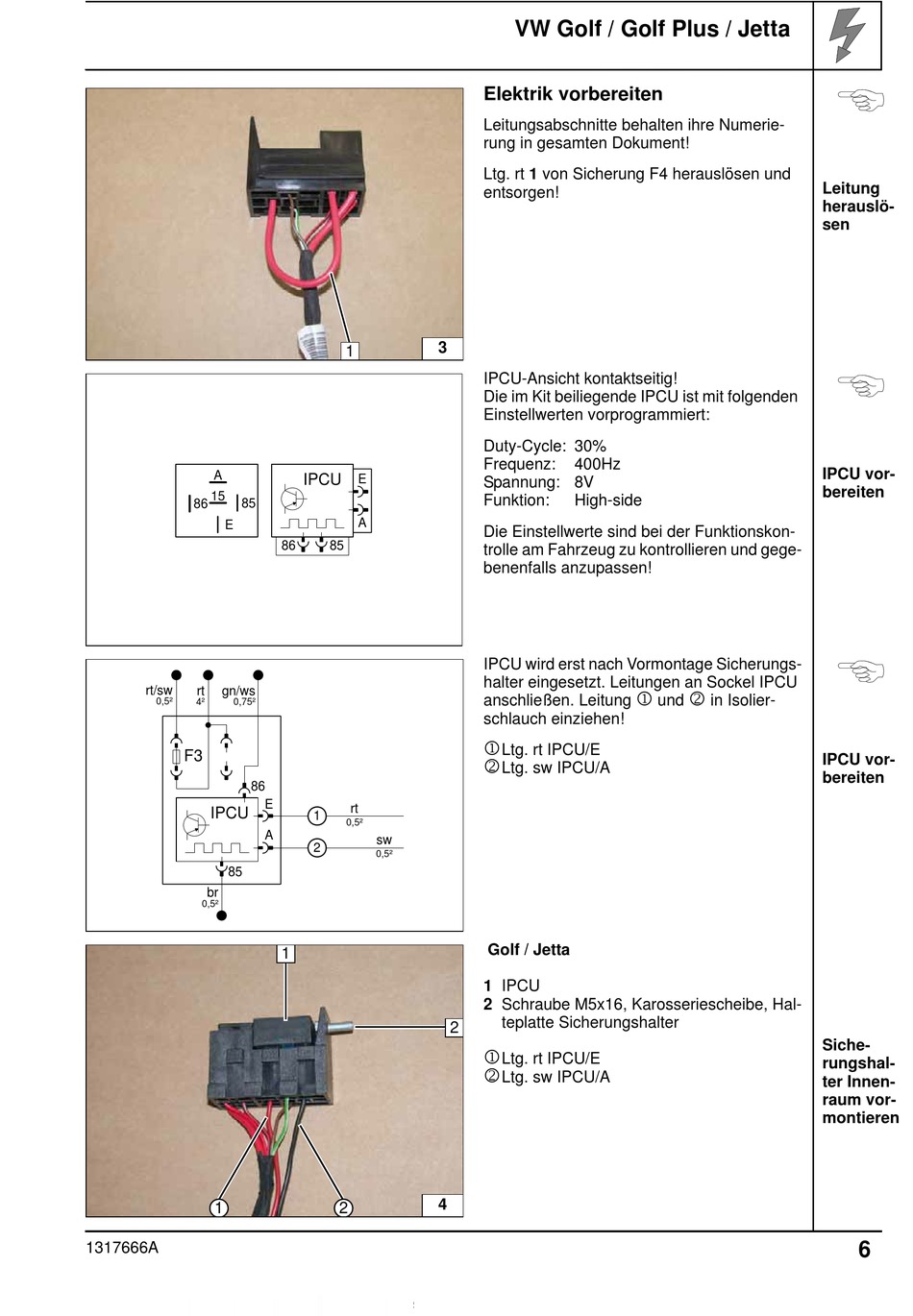

VW Golf / Golf Plus / Jetta

Elektrik vorbereiten

Leitungsabschnitte behalten ihre Numerie-
rung in gesamten Dokument!
Ltg. rt 1 von Sicherung F4 herauslösen und
entsorgen!
3
IPCU-Ansicht kontaktseitig!
Die im Kit beiliegende IPCU ist mit folgenden
Einstellwerten vorprogrammiert:
Duty-Cycle: 30%
Frequenz: 400Hz
Spannung: 8V
Funktion: High-side
Die Einstellwerte sind bei der Funktionskon-
trolle am Fahrzeug zu kontrollieren und gege-
benenfalls anzupassen!
IPCU wird erst nach Vormontage Sicherungs-
halter eingesetzt. Leitungen an Sockel IPCU
anschließen. Leitung
schlauch einziehen!
1
Ltg. rt IPCU/E
2
Ltg. sw IPCU/A
Golf / Jetta
1 IPCU
2 Schraube M5x16, Karosseriescheibe, Hal-
teplatte Sicherungshalter
2
1
Ltg. rt IPCU/E
2
Ltg. sw IPCU/A
4
1 2
und in Isolier-
Leitung
herauslö-
sen
IPCU vor-
bereiten
IPCU vor-
bereiten
Siche-
rungshal-
ter Innen-
raum vor-
montieren
6
