Webasto Thermo Top Evo Einbaudokumentation Seite 27

B
F
1
1317666A
A
2
2
3
1
VW Golf / Golf Plus / Jetta

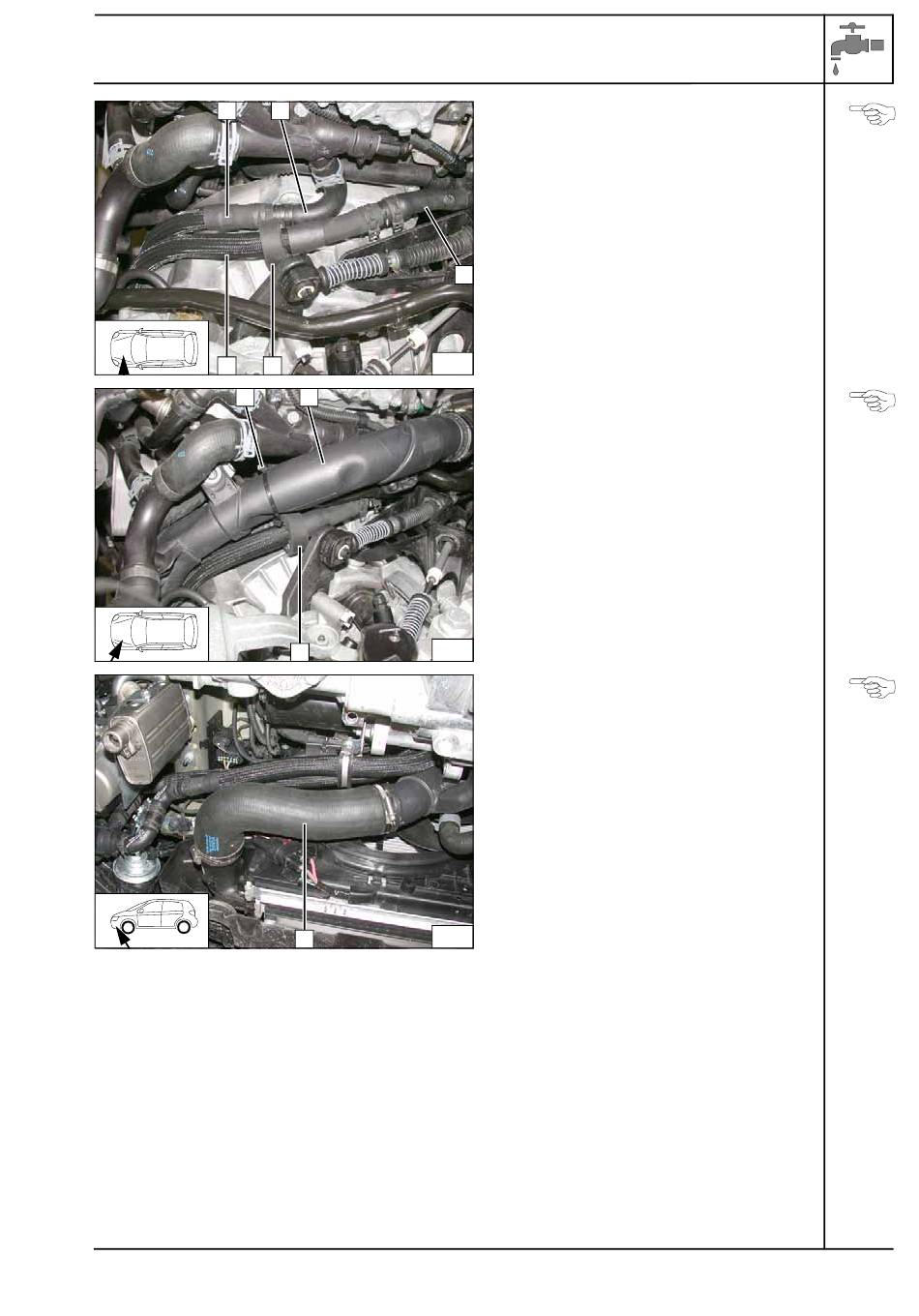

Profilgummi sw 2 an Schaltbetätigung aus-
richten!
1 Schlauch Wärmetauschereingang
1
61
Schläuche ausrichten. Profilgummi sw 3 mit
Kabelbinder 1 am Ladeluftrohr 2 befestigen.
Auf ausreichenden Abstand zu benachbarten
Bauteilen achten, ggfs. korrigieren!
62
Schläuche ausrichten. Auf ausreichenden
Abstand zu benachbarten Bauteilen achten,
ggfs. korrigieren!
1 Ladeluftschlauch
63
Anschluss
Motoraus-
gang und
Wärmetau-
scherein-
gang
Ladeluft-
rohr mon-
tieren
Ladeluft-
schlauch
montieren
