Brennstoff - Webasto Thermo Top Evo Einbaudokumentation

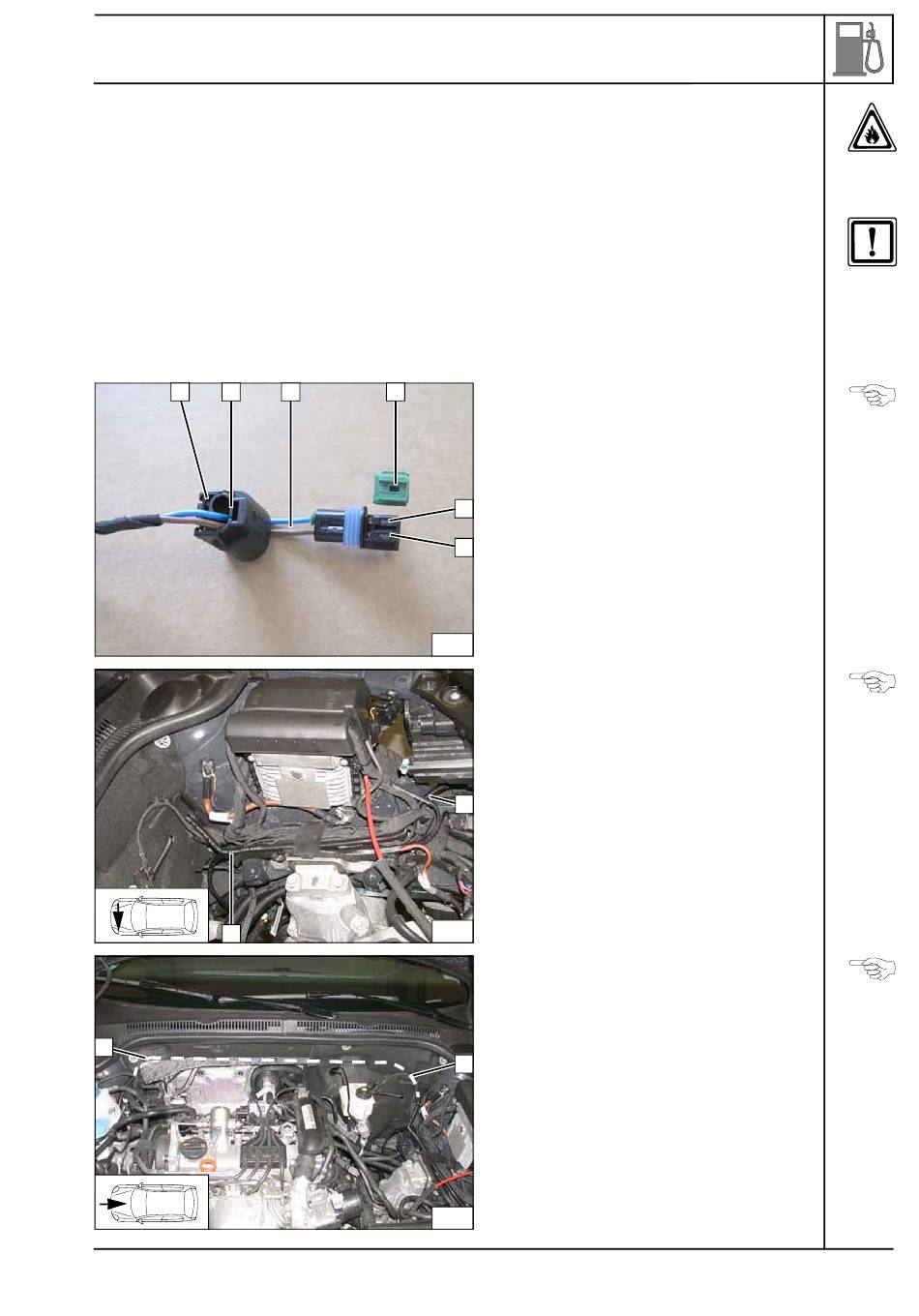

Brennstoff

VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1 2
1
1
1317666A
3 4
64
65
66
VW Golf / Golf Plus / Jetta
Stecker Dosierpumpe nach Verlegung wieder
komplettieren. Pinbelegung ist nicht relevant!
1 Steckergehäuse
2 Verriegelung
3 Leitungen bl / br
4 Codierung
5
5 Timerverriegelung
5
Brennstoffleitung und Kabelbaum Dosier-
pumpe in Wellrohr 1130 1 zur Spritzwand ver-
legen!
1
Brennstoffleitung und Kabelbaum Dosier-
pumpe 1 an der Spritzwand hinter der Dämm-
matte zur rechten Fzg.-Seite verlegen.
1
Stecker de-
montieren
Leitungen
verlegen
Leitungen
verlegen
28
