Webasto Thermo Top Evo Einbaudokumentation Seite 10

1
2
2
1
2
1
1317666A
1
2
11
12
1 2
13
3
1 2
14
3

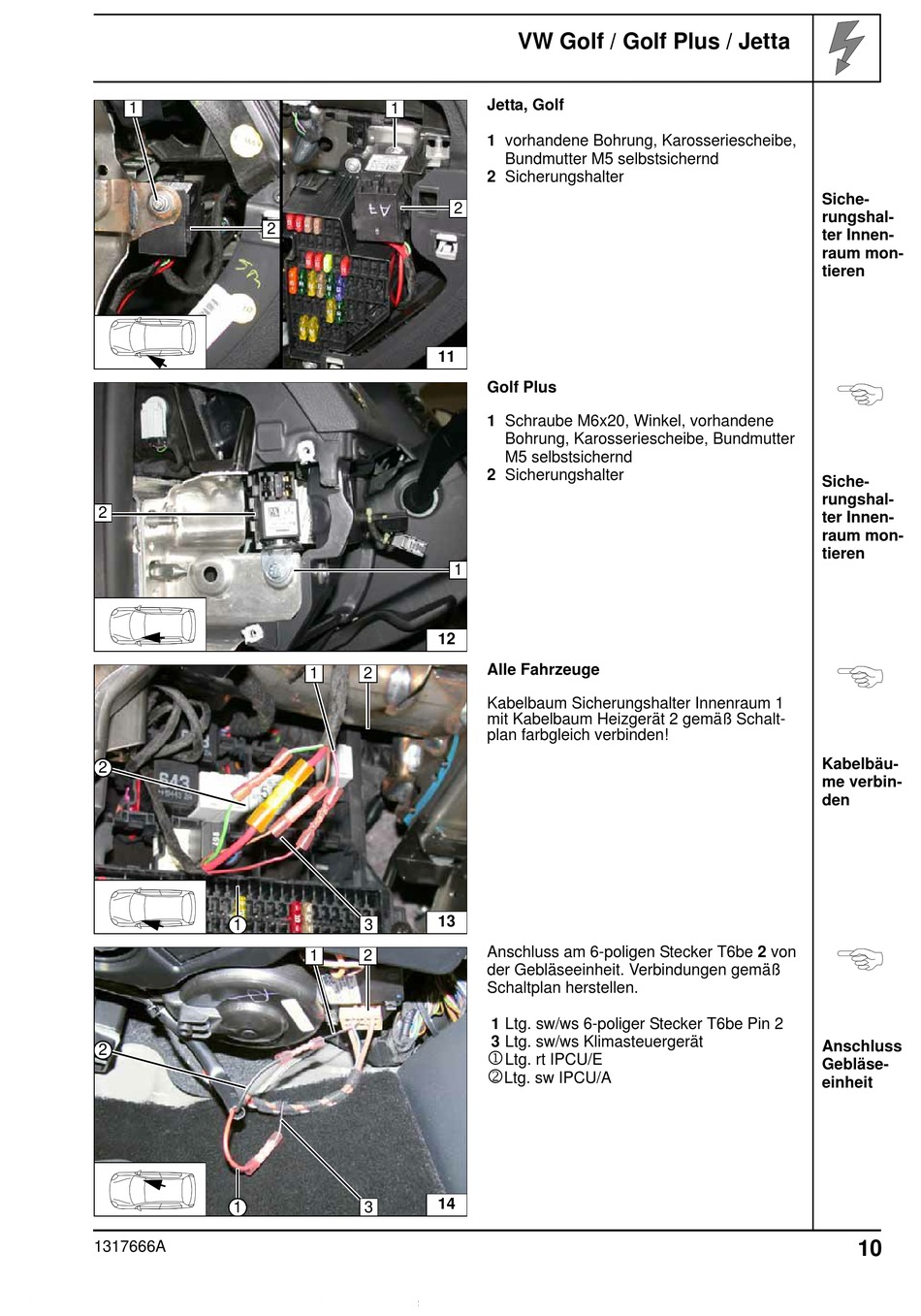

VW Golf / Golf Plus / Jetta
Jetta, Golf
1 vorhandene Bohrung, Karosseriescheibe,
Bundmutter M5 selbstsichernd
2 Sicherungshalter
2
Golf Plus
1 Schraube M6x20, Winkel, vorhandene
Bohrung, Karosseriescheibe, Bundmutter
M5 selbstsichernd
2 Sicherungshalter
1
Alle Fahrzeuge
Kabelbaum Sicherungshalter Innenraum 1
mit Kabelbaum Heizgerät 2 gemäß Schalt-
plan farbgleich verbinden!
Anschluss am 6-poligen Stecker T6be 2 von
der Gebläseeinheit. Verbindungen gemäß
Schaltplan herstellen.
1 Ltg. sw/ws 6-poliger Stecker T6be Pin 2
3 Ltg. sw/ws Klimasteuergerät
1
Ltg. rt IPCU/E
2
Ltg. sw IPCU/A
Siche-
rungshal-
ter Innen-
raum mon-
tieren
Siche-
rungshal-
ter Innen-
raum mon-
tieren
Kabelbäu-
me verbin-
den
Anschluss
Gebläse-
einheit
10
