Elektrik Vorbereiten - Webasto Thermo Top Evo Einbaudokumentation

VW Golf VII
1
20
2
115°
3
1
Ident.-Nr.: 1319109D

Elektrik vorbereiten

16
90°
1
2
2
1
3
Leitungsabschnitte behalten ihre
1
Nummerierung im gesamten Dokument!
Leitung gn/ws
SH an der Markierung trennen (wenn Stecker
vormontiert). Abschnitt 1 und Stecker entsor-
gen!
4
Stand: 14.10.2013

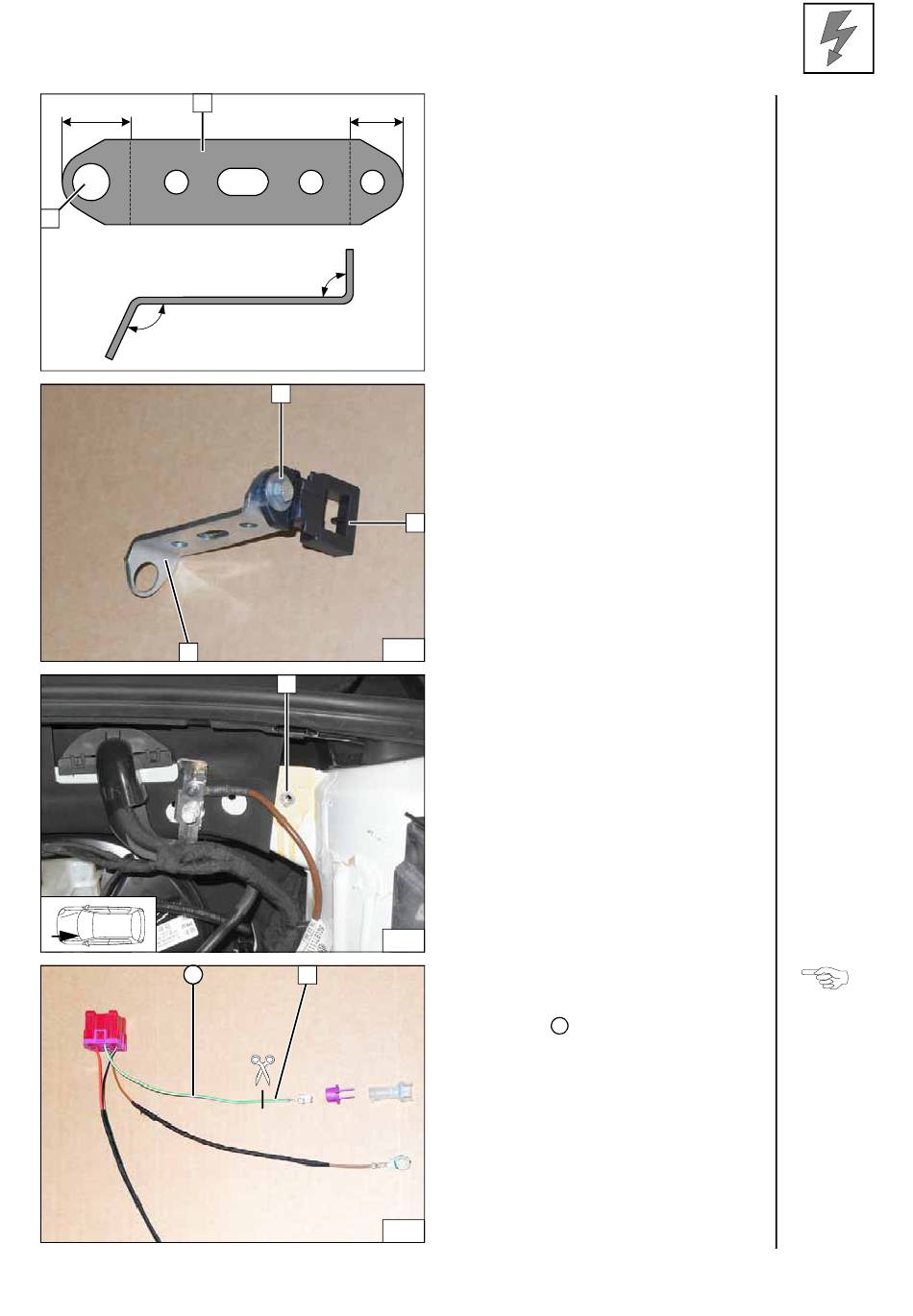

1 Lochband
2 Bohrung Ø12,5
1 Schraube M5x16, Scheibe [2x], Mutter
2 Halteplatte Sicherungshalter
3 Lochband
1 Vorhandene Bohrung Ø 9,1 aufbohren;
Einnietmutter
Sockel LIN-Gateway Pin
1
Lochband
vorbereiten
Siche-
rungshal-
ter Motor-
raum vor-
montieren
Einnietmut-
ter ein-
ziehen
Kabelbaum
vorbereiten
© Webasto Thermo & Comfort SE 6
