Anschlüsse der Telefonanlage
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Das Bild zeigt die Anschlüsse der Telefonanlage und die Steckplätze der Module. Die einzelnen
Anschlüsse werden in den folgenden Abschnitten im Einzelnen beschrieben.
Löcher für Kabelhalter TFE
Steckplatz für
T-Concept Modul TFE
Rufwechsel-
spannung für
Zweit- Zentral-
klingel
Anschluss für
analoge Endgeräte
Ext. Wartemusik
Anschluss für ISDN-
Endgeräte
Anschluss für
Funktionserde
Abschlusswiderstände extern
Feinschutz
ISDN-extern zum NTBA
Anschluss für PC
230 V
Netzanschluss
~

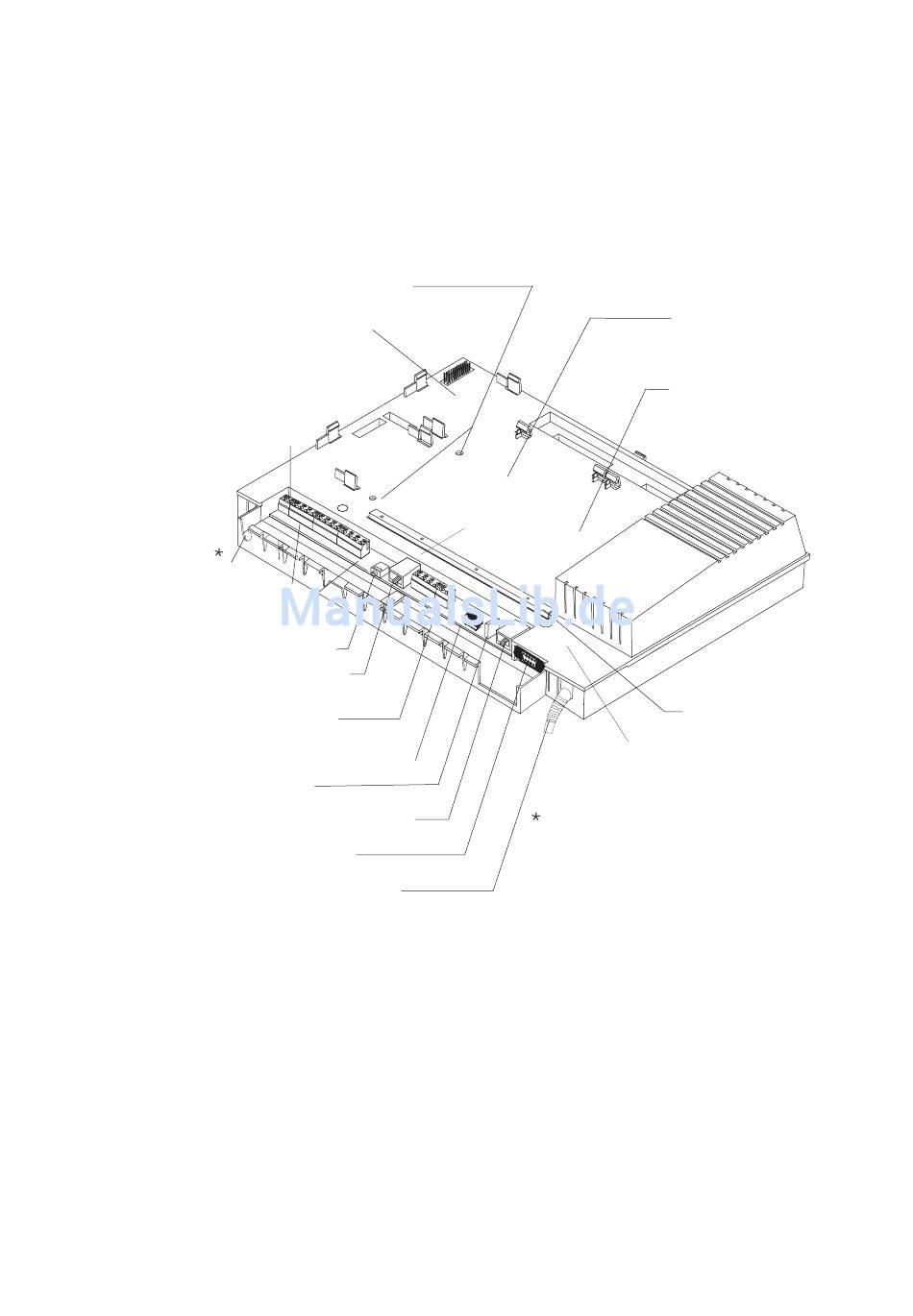

Bild 2: Innenansicht der Telefonanlage
Abschlusswiderstände intern
(unter der Abdeckung)
Seriennummer
Kabeldurchführung für vieladrige
Kabel. Sie können das Kabel an
dieser Stelle mit dem im Beipack
befindlichen Kabelbinder festlegen
1. Steckplatz für
T-Concept Modul
2. Steckplatz für
T-Concept Modul
Befestigungs-
schiene für die
Module
3
