Eu mex 402

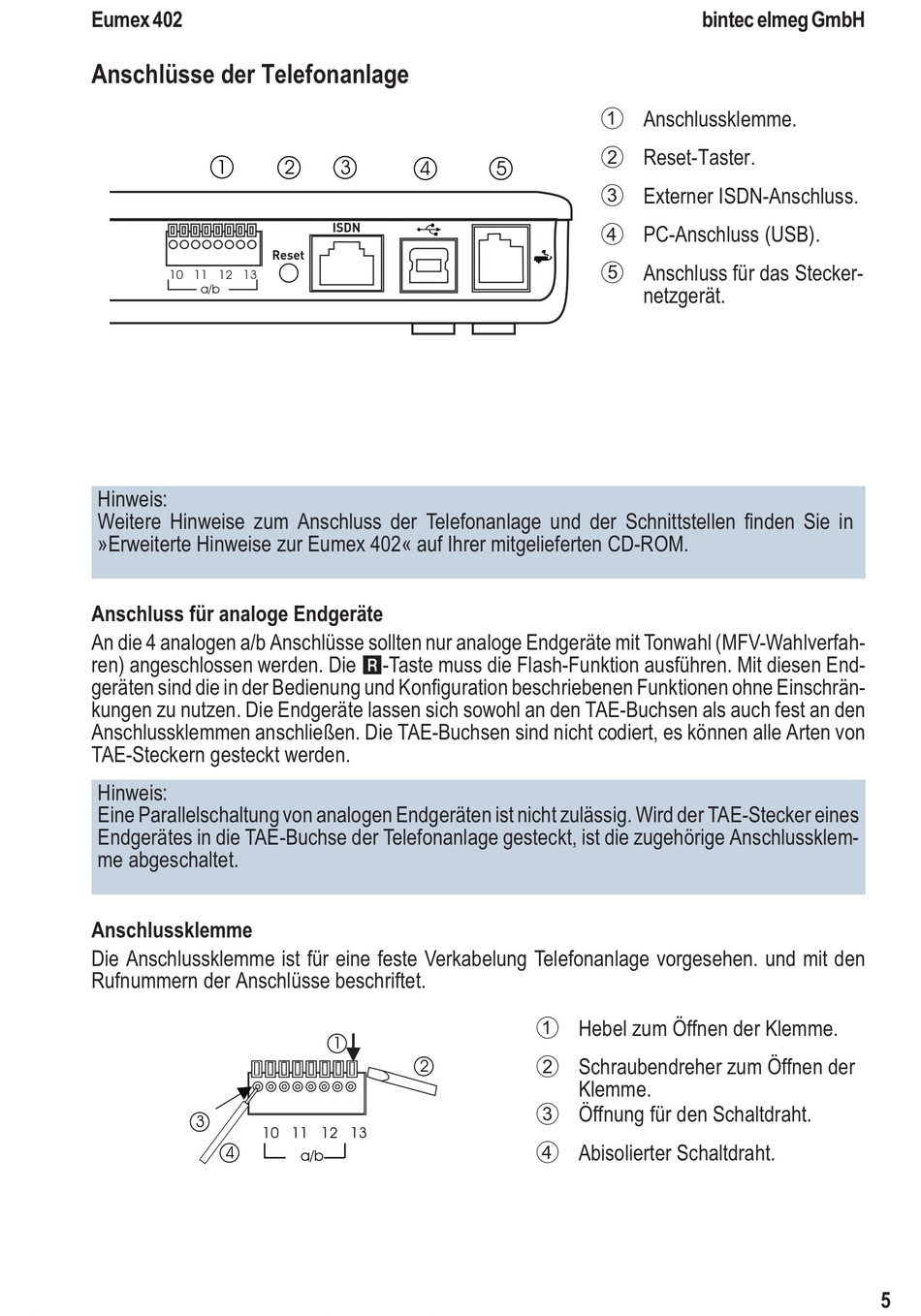

Anschlüsse der Telefonanlage
1
10 11 12 13
a/b
Hinweis:
Weitere Hinweise zum Anschluss der Telefonanlage und der Schnittstellen finden Sie in
»Erweiterte Hinweise zur Eumex 402« auf Ihrer mitgelieferten CD-ROM.
An schluss für ana lo ge End ge rä te
An die 4 ana lo gen a/b An schlüs se soll ten nur ana lo ge End ge rä te mit Ton wahl (MFV-Wahl ver fah -
ren) an ge schlos sen wer den. Die R -Tas te muss die Flash-Funk ti on aus füh ren. Mit die sen End -
ge rä ten sind die in der Be die nung und Kon fi gu ra ti on be schrie be nen Funk tio nen oh ne Ein schrän -
kun gen zu nut zen. Die End ge rä te las sen sich so wohl an den TAE-Buch sen als auch fest an den
An schluss klem men an schlie ßen. Die TAE-Buch sen sind nicht co diert, es kön nen al le Ar ten von
TAE-Ste ckern ge steckt wer den.
Hinweis:
Eine Par al lel schal tung von ana lo gen End ge rä ten ist nicht zu läs sig. Wird der TAE-Ste cker ei nes
End ge rä tes in die TAE-Buch se der Te le fon an la ge gesteckt, ist die zu ge hö ri ge An schluss klem -
me ab ge schal tet.
An schluss klem me
Die An schluss klem me ist für ei ne fes te Ver ka be lung Te le fon an la ge vor ge se hen. und mit den
Ruf num mern der An schlüs se be schrif tet.
3
10 11 12 13
4
2
3
4
w
ISDN
Reset
1
2
a/b
1
An schluss klem me.
2
Re set-Tas ter.
5
3
Ex ter ner ISDN-An schluss.
4
PC-An schluss (USB).
N
5
An schluss für das Ste cker -
netz ge rät.
1
He bel zum Öff nen der Klem me.
2
Schrau ben dre her zum Öff nen der
Klem me.
3
Öff nung für den Schalt draht.
4
Abi so lier ter Schalt draht.
bin tec el meg GmbH
5
