Wenn Sie den geeigneten Montageort festgelegt haben, halten Sie die Bohrschablone an die
vorgesehene Montagestelle. Richten Sie die Bohrschablone senkrecht aus und halten Sie die
Abstände, wie auf der Bohrschablone vorgegeben, ein.
!
Markieren Sie die Bohrlöcher durch die Bohrschablone an der Wand.
!
Überprüfen Sie die feste Auflage aller Befestigungspunkte der Telefonanlage an der Wand.
Vergewissern Sie sich, dass im Bereich der markierten Bohrlöcher keine Versorgungsleitun-
gen, Kabel o.ä. verlegt sind.
!
Bohren Sie die drei Befestigungslöcher an den markierten Stellen (bei Montage mit den Dü-
beln verwenden Sie einen 6 mm-Steinbohrer). Setzen Sie die Dübel ein.
!
Schrauben Sie zwei Schrauben so in die beiden oberen Dübel in die Wand, dass zwischen
Schraubenkopf und Wand noch ein Abstand von ca. 5 mm verbleibt.
!

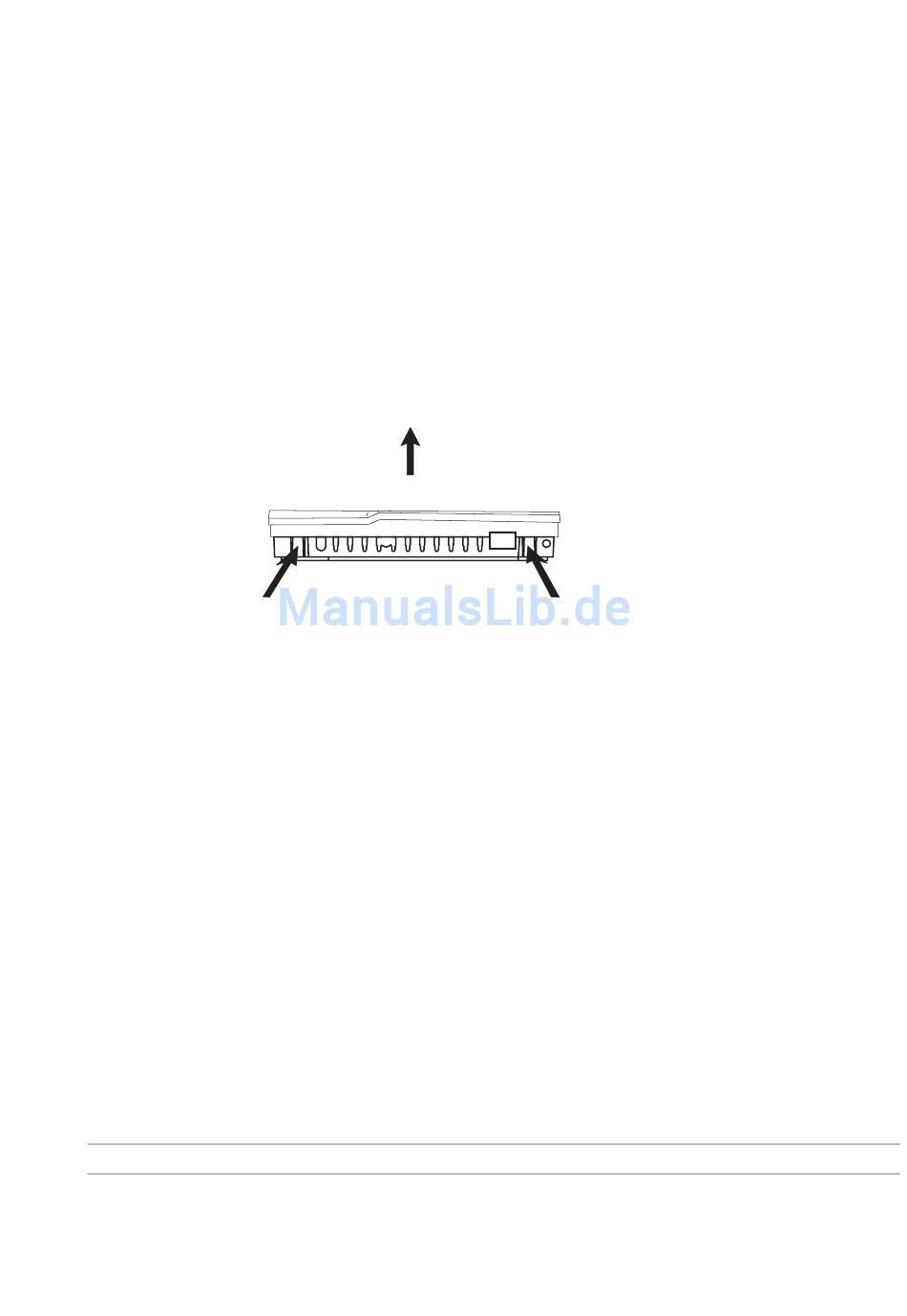

Öffnen Sie die Telefonanlage. Drücken Sie dazu die mit den zwei Pfeilen gekennzeichneten
beiden Laschen nach innen und heben Sie den Deckel nach oben ab. Sie sehen jetzt die An-
schlussklemmen und die Steckplätze der Module vor sich (Seite 3).
Die innere Abdeckung der Telefonanlage nicht entfernen!
Bild 1: Öffnen der Telefonanlage
!
Hängen Sie die Telefonanlage mit den rückseitigen Halterungen von oben in die Schrauben-
köpfe ein.
!
Schrauben Sie die dritte Schraube durch die Bohrung im Gehäuse der Telefonanlage in den
unteren Dübel.
!
Verbinden Sie die Funktionserde mit der Telefonanlage (Seite 10)
!
Installieren Sie die Anschlussdosen für die ISDN-Endgeräte (Seite 16) und die analogen End-
geräte (Seite 21 ). Verbinden Sie die Installation der Anschlussdosen mit der Telefonanlage.
!
Stecken Sie die Anschlüsse der Endgeräte in die Anschlussdosen.
!
Möchten Sie Ihre Telefonanlage selbst über einen PC konfigurieren, ist das über den »An-
schluss für PC« oder über den internen ISDN-Anschluss »Anschluss für ISDN-Endgeräte« mög-
lich.
Zur Konfigurierung über den internen ISDN-Anschluss muss in Ihrem PC eine betriebsbereite
ISDN-PC-Karte installiert sein. Verbinden Sie PC und Telefonanlage über eine Ihrer installier-
ten ISDN-Anschlussdosen.
Zur Konfigurierung über den PC-Anschluss verbinden Sie den »Anschluss für PC« der Telefon-
anlage über die mitgelieferte PC-Anschlussschnur mit der seriellen Schnittstelle »COM« Ihres
PC (Seite 5).
!
Verbinden Sie den Anschluss »ISDN extern zum NTBA« über die mitgelieferte ISDN-An-
schlussschnur mit dem NTBA (Seite 6).
Tipp
Der Netzstecker des NTBA muss für den Betrieb einer Telefonanlage nicht gesteckt sein
!
Sie können die Telefonanlage in Betrieb nehmen (lesen hierzu bitte das Kapitel »In Betrieb
nehmen« in der Bedienungsanleitung).
!
Nach erfolgreicher Inbetriebnahme schließen Sie bitte das Gehäuse Ihrer Telefonanlage.
2
