5.3 Ajuste de la presión de entrada de gas a la presión atmosférica y de los
quemadores con soplante que tengan una columna de agua de hasta 30 mbar
Se deberá prestar especial atención a los siguientes aspectos:
– El depósito de agua (2) deberá estar lleno hasta el punto cero respecto a la
escala que se encuentra dentro de la tapa (tanque de rebosamiento).
– Comprobar todas las conexiones hacia y dentro del sistema de pruebas antes
de continuar con los procedimientos de la prueba. Asegurar que todas las
conexiones están bien apretadas y están herméticas al gas.

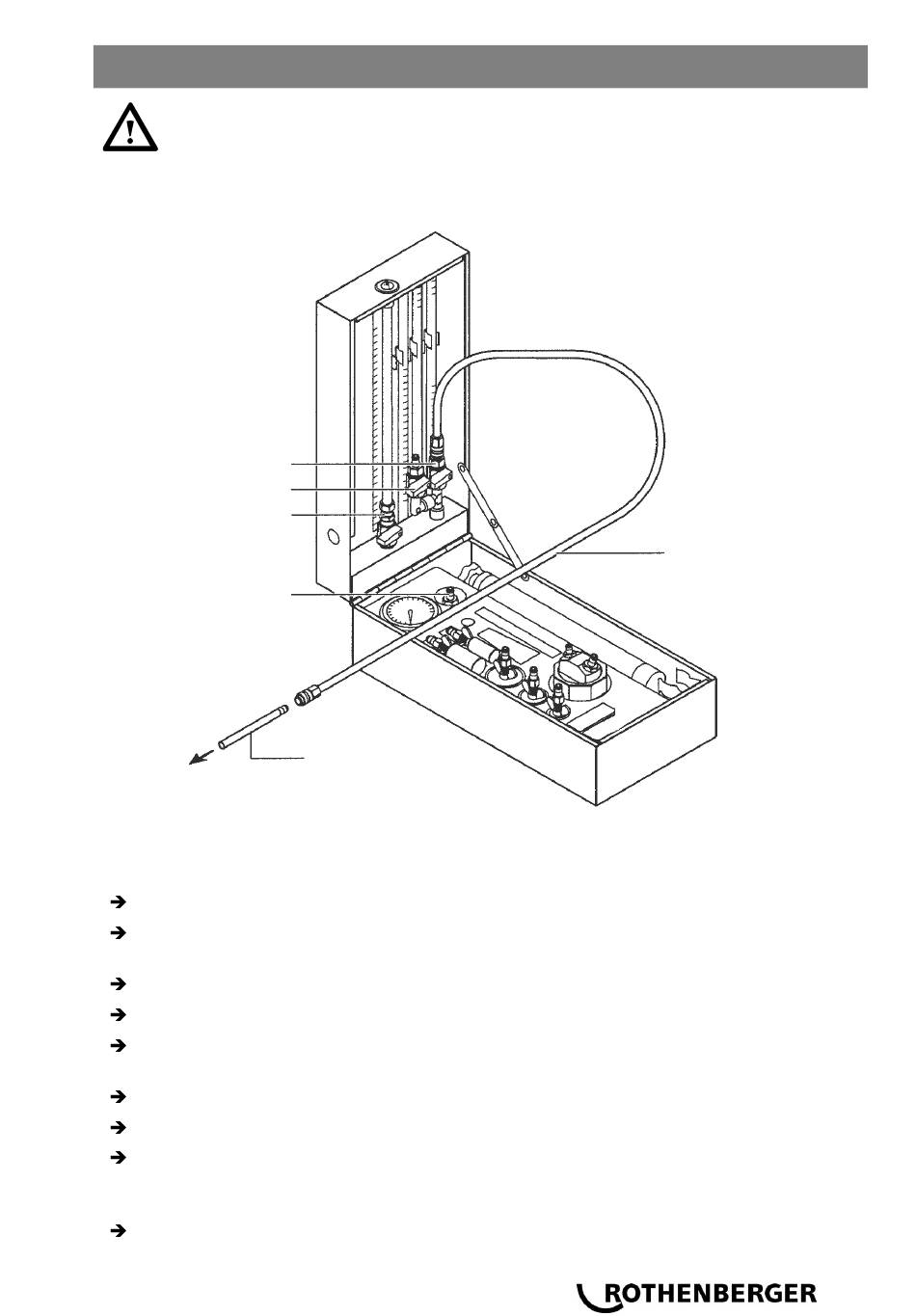

Válvula de conexión B
Válvula de conexión C
Válvula de conexión D
Válvula de conexión A
Conectar al suministro de
pruebas para la presión de
gas de entrada de los
quemadores de gas
Completar la prueba como sigue:
Cerrar todas las válvulas de desconexión del ROTEST GW 150/4.
Insertar manguera de conexión (6) a la Válvula de conexión B. Se percibirá un sólido claro
cuando la manguera y la boquilla de la válvula están bien ajustadas.
El elemento de tubo fijo (7) de hasta 30 mbar resulta suficiente para este tipo de pruebas.
Conectar el adaptador para gas (21) al lado abierto de la manguera de conexión (6) .
Conectar la lanza del adaptador de dispositivos de gas (21) al sistema de suministro de
prueba del aparato de gas.
Ajustar el quemador del aparato de gas en la graduación más alta.
Abrir Válvulas de conexión B y D.
Mientras fluye el gas a las válvulas del quemador, presiona contra la columna de agua en el
elemento de tubo fijo (7) a través del adaptador del aparato de gas (21) y la manguera de
conexión (6).
Leer la presión real de la entrada de gas en la escala (11) que está dentro de la tapa.
21 Adaptador para
aparatos de gas
ESPAÑOL
6 Manguera de conexión
