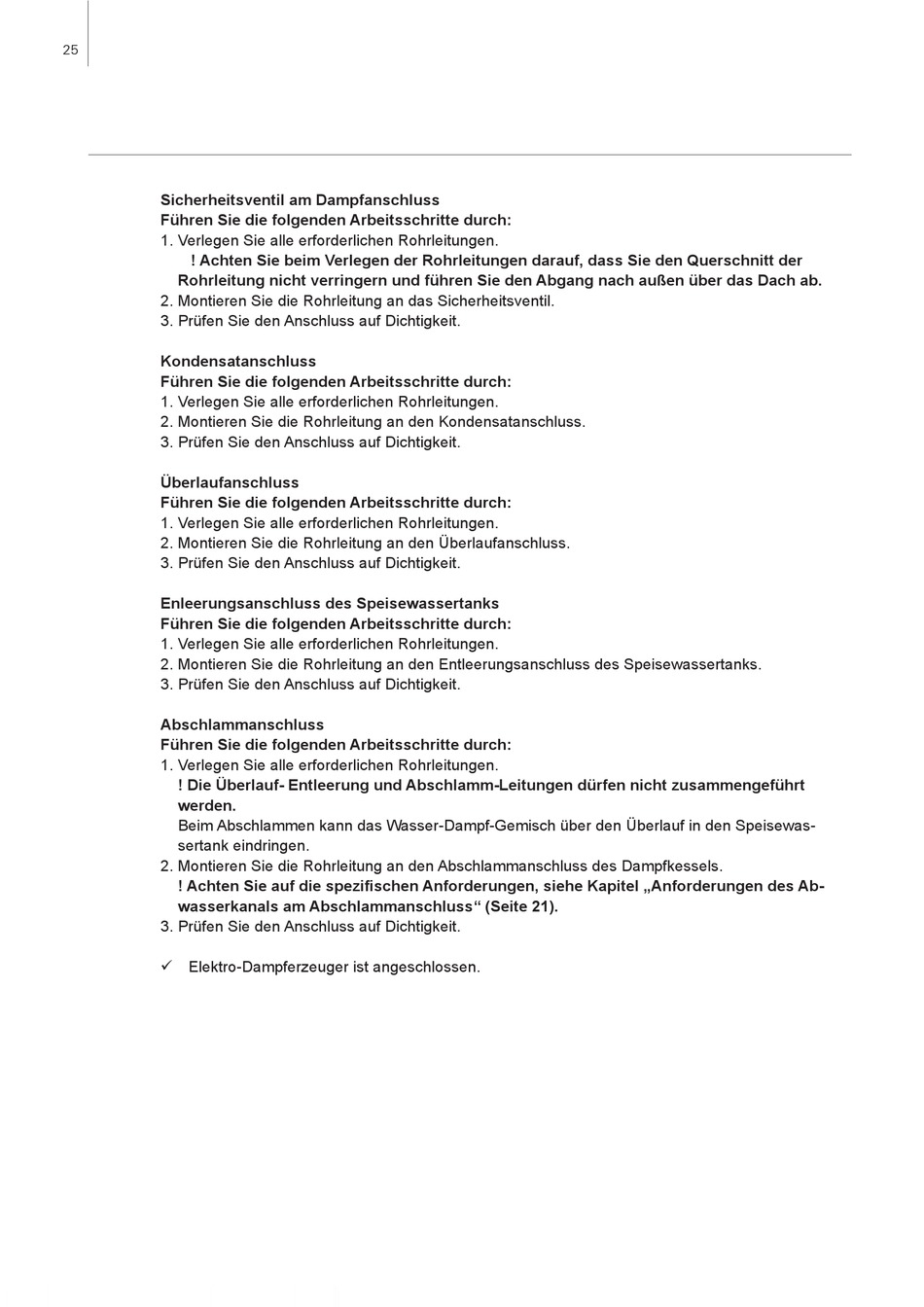

25
Sicherheitsventil am Dampfanschluss
Führen Sie die folgenden Arbeitsschritte durch:
1. Verlegen Sie alle erforderlichen Rohrleitungen.
! Achten Sie beim Verlegen der Rohrleitungen darauf, dass Sie den Querschnitt der
Rohrleitung nicht verringern und führen Sie den Abgang nach außen über das Dach ab.
2. Montieren Sie die Rohrleitung an das Sicherheitsventil.
3. Prüfen Sie den Anschluss auf Dichtigkeit.
Kondensatanschluss
Führen Sie die folgenden Arbeitsschritte durch:
1. Verlegen Sie alle erforderlichen Rohrleitungen.
2. Montieren Sie die Rohrleitung an den Kondensatanschluss.
3. Prüfen Sie den Anschluss auf Dichtigkeit.
Überlaufanschluss
Führen Sie die folgenden Arbeitsschritte durch:
1. Verlegen Sie alle erforderlichen Rohrleitungen.
2. Montieren Sie die Rohrleitung an den Überlaufanschluss.
3. Prüfen Sie den Anschluss auf Dichtigkeit.
Enleerungsanschluss des Speisewassertanks
Führen Sie die folgenden Arbeitsschritte durch:
1. Verlegen Sie alle erforderlichen Rohrleitungen.
2. Montieren Sie die Rohrleitung an den Entleerungsanschluss des Speisewassertanks.
3. Prüfen Sie den Anschluss auf Dichtigkeit.
Abschlammanschluss
Führen Sie die folgenden Arbeitsschritte durch:
1. Verlegen Sie alle erforderlichen Rohrleitungen.
! Die Überlauf- Entleerung und Abschlamm-Leitungen dürfen nicht zusammengeführt
werden.
Beim Abschlammen kann das Wasser-Dampf-Gemisch über den Überlauf in den Speisewas-
sertank eindringen.
2. Montieren Sie die Rohrleitung an den Abschlammanschluss des Dampfkessels.
! Achten Sie auf die spezifischen Anforderungen, siehe Kapitel „Anforderungen des Ab-
wasserkanals am Abschlammanschluss" (Seite 21).
3. Prüfen Sie den Anschluss auf Dichtigkeit.
Elektro-Dampferzeuger ist angeschlossen.
